樓主  發表于: 2019-05-17 02:49
圖片：

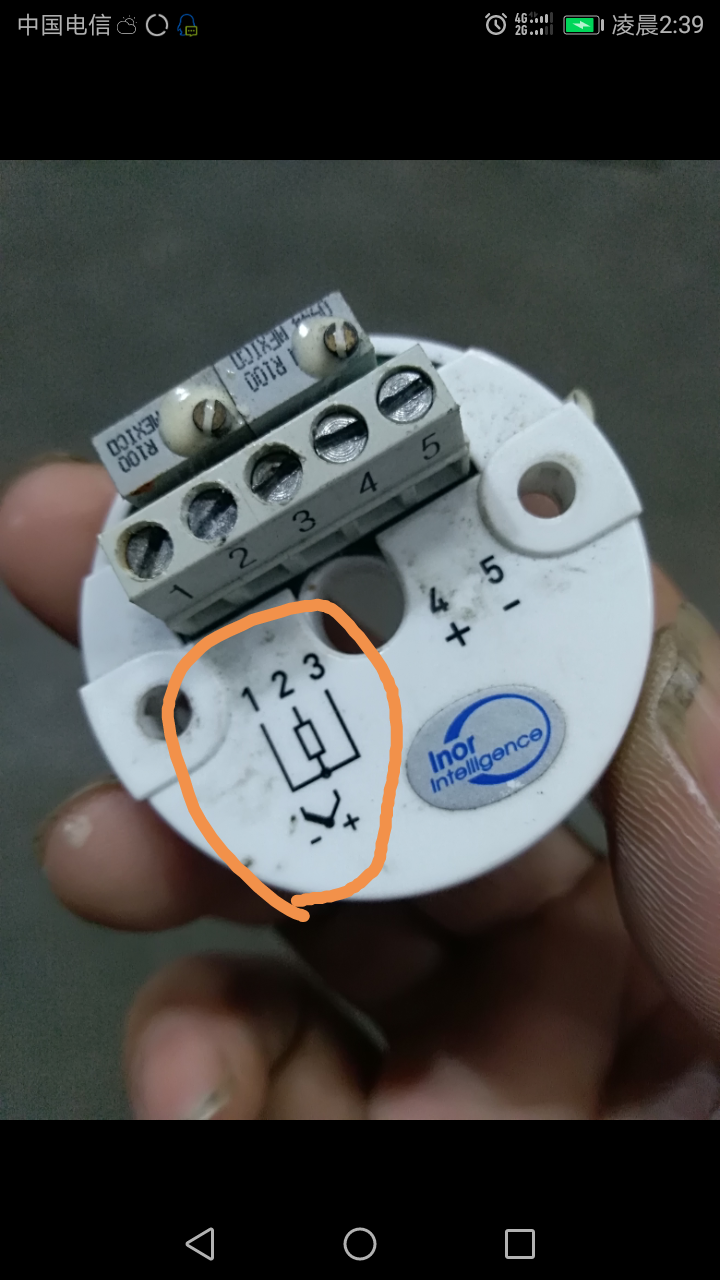

] 請教：實際接的是鉑電阻，1  2  3的圖不是熱電偶的圖嗎？


[ 此帖被aabbcc296在2019-05-19 06:25重新編輯 ]
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 982 個
工控威望: 8884 點
下載積分: 10262 分
在線時間: 926(小時)
注冊時間: 2014-05-23
最后登錄: 2024-12-22
查看anlyl2014的 主題 / 回貼
1樓  發表于: 2019-05-17 07:18
熱電偶接1.2腳；
鉑電阻接1.2.3腳；
本帖最近評分記錄：
  • 下載積分:+5(aabbcc296) 熱心助人！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    wang551615
    級別: 工控俠客
    精華主題: 0
    發帖數量: 331 個
    工控威望: 3455 點
    下載積分: 67631 分
    在線時間: 466(小時)
    注冊時間: 2007-09-03
    最后登錄: 2024-12-18
    查看wang551615的 主題 / 回貼
    2樓  發表于: 2019-05-17 08:01
    樓上正解！
    yha_4611
    QQ: 2490453455私信聊天
    級別: 家園常客
    精華主題: 0
    發帖數量: 532 個
    工控威望: 672 點
    下載積分: 1874 分
    在線時間: 578(小時)
    注冊時間: 2011-11-19
    最后登錄: 2024-12-22
    查看yha_4611的 主題 / 回貼
    3樓  發表于: 2019-05-17 08:47
    可以接熱電偶，也可以接熱電阻
    QQ: 2490453455
    泰山之石
    A
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2236 個
    工控威望: 2469 點
    下載積分: 11646 分
    在線時間: 913(小時)
    注冊時間: 2008-11-12
    最后登錄: 2024-12-19
    查看泰山之石的 主題 / 回貼
    4樓  發表于: 2019-05-17 09:35
    畫的很明白1、2接熱電偶，1、2、3接是熱電阻。
    叫我點哥
    級別: 探索解密
    精華主題: 0
    發帖數量: 60 個
    工控威望: 118 點
    下載積分: 1736 分
    在線時間: 16(小時)
    注冊時間: 2019-04-06
    最后登錄: 2021-01-04
    查看叫我點哥的 主題 / 回貼
    5樓  發表于: 2019-05-17 09:48
    樓上正解
    1992sd
    級別: 略有小成
    精華主題: 0
    發帖數量: 236 個
    工控威望: 350 點
    下載積分: 35437 分
    在線時間: 596(小時)
    注冊時間: 2012-08-23
    最后登錄: 2024-12-20
    查看1992sd的 主題 / 回貼
    6樓  發表于: 2019-05-17 10:12
    這個變送器有來歷啊，看見那兩個墨西哥產的可調電阻了。
    樓主留言：
    瑞典inor
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11284 個
    工控威望: 18662 點
    下載積分: 12397 分
    在線時間: 2698(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-21
    查看往事如風的 主題 / 回貼
    7樓  發表于: 2019-05-17 20:01
    地球人都知道
    三人行者必有我?guī)?，擇其善者而從之
    lulihe
    級別: 略有小成
    精華主題: 0
    發帖數量: 73 個
    工控威望: 369 點
    下載積分: 40654 分
    在線時間: 210(小時)
    注冊時間: 2018-06-02
    最后登錄: 2024-01-02
    查看lulihe的 主題 / 回貼
    8樓  發表于: 2019-05-18 07:48
    那兩個電位器是調整零點和量程的
    本帖最近評分記錄：
  • 下載積分:+5(aabbcc296) 感謝分享！
