樓主  發表于: 2019-05-20 10:11
圖片：
今天公司剛買一個Q03MEM-04MBS卡，用來存放軟元件注釋，
可插入CUP模塊中，CPU就報錯（代碼：2301），折騰了一天
都沒搞定，有用過存儲卡的大佬嗎?請教教怎么用？
青空の夏
級別: 家園常客
精華主題: 0
發帖數量: 86 個
工控威望: 891 點
下載積分: 2994 分
在線時間: 129(小時)
注冊時間: 2018-03-26
最后登錄: 2024-12-05
查看青空の夏的 主題 / 回貼
1樓  發表于: 2019-05-20 10:24
圖片：
剛在其它網站找到的圖片，里面沒有Q3MEM-4MBS卡，
難道06HCPU無法使用Q3MEM系列卡？大佬們快現身吧�。�
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
2樓  發表于: 2019-05-20 12:33
你說的卡型號沒看到有，是不是Q3MEM-4MBS-SET？
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
3樓  發表于: 2019-05-20 12:41
這個卡是SRAM卡，里面的鈕扣電池是不是安裝正確？撥碼確保不要打到只讀。
4MB的卡是按照內存8位字節來計算的，由于在三菱PLC的寄存器是16位，所以最大只能是2000K。
PLC文件設置里->使用一下文件->對象存儲器 選 存儲卡(RAM)(驅動器1)，文件名 隨便取英文字母， 容量2000 K點
樓主留言：
是給03UDE CPU配套買的03MEM-4MBS，手頭上有06好CPU,所以先測試下，是否06H CPU無法識別03MEN卡？
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
4樓  發表于: 2019-05-20 12:50
圖片：

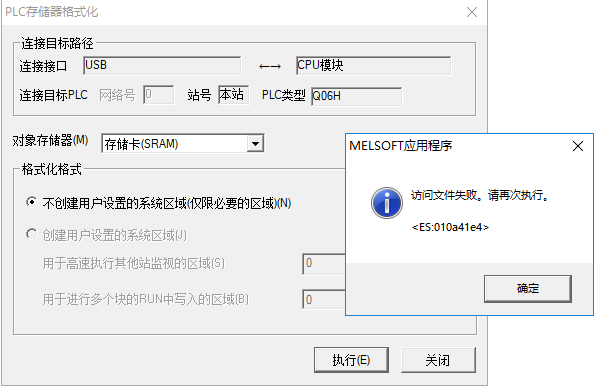

另外是否有對該卡進行格式化處理？
樓主留言：
現在CPU讀不到內存卡，無法格式化、寫入
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
5樓  發表于: 2019-05-20 12:55
另，據我的認識，SRAM卡最大的用處只是用作擴展PLC的寄存器用的，是不能存儲注釋的。僅個人理解，可能真的能存儲注釋也說不定，可以去研究一下。
本帖最近評分記錄：
  • 下載積分:+5(青空の夏) 真誠感謝！
    青空の夏
    級別: 家園�？�
    精華主題: 0
    發帖數量: 86 個
    工控威望: 891 點
    下載積分: 2994 分
    在線時間: 129(小時)
    注冊時間: 2018-03-26
    最后登錄: 2024-12-05
    查看青空の夏的 主題 / 回貼
    6樓  發表于: 2019-05-20 13:53
    圖片：
    圖片：
    卡是Q3MEM-4MBS，06HCPU,
    可CPU一直報錯：未插入卡。
    是06HCPU無法識別這一型號卡？
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    7樓  發表于: 2019-05-20 14:41
    圖片：

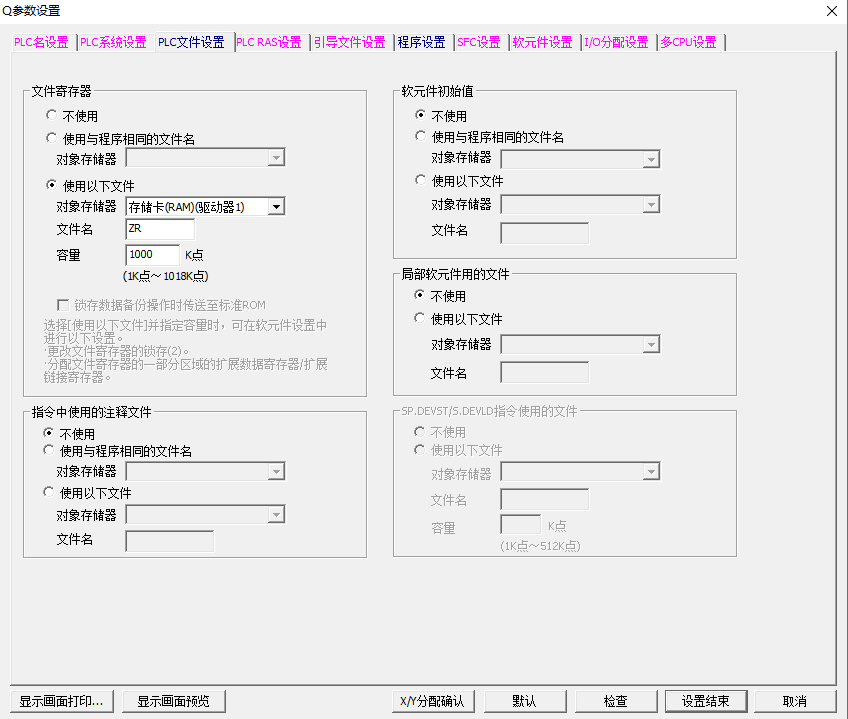

    PLC文件設置里->使用一下文件->對象存儲器 選 存儲卡(RAM)(驅動器1)，文件名 隨便取英文字母， 容量2000 K點
    樓主留言：
    大佬，按照你的方法試了下，還是有問題呀
    青空の夏
    級別: 家園�？�
    精華主題: 0
    發帖數量: 86 個
    工控威望: 891 點
    下載積分: 2994 分
    在線時間: 129(小時)
    注冊時間: 2018-03-26
    最后登錄: 2024-12-05
    查看青空の夏的 主題 / 回貼
    8樓  發表于: 2019-05-20 15:20
    圖片：
    圖片：
    按照你說的方法嘗試了下，卡的寫入保護確認是OFF，
    撥碼盤的幾種組合都嘗試過了，CPU依舊報錯，識別
    不了卡，大佬還有啥高招？
    青空の夏
    級別: 家園�？�
    精華主題: 0
    發帖數量: 86 個
    工控威望: 891 點
    下載積分: 2994 分
    在線時間: 129(小時)
    注冊時間: 2018-03-26
    最后登錄: 2024-12-05
    查看青空の夏的 主題 / 回貼
    9樓  發表于: 2019-05-25 10:50
    圖片：
    Q03MEN-4MBS儲存卡適用于起Q04UDEH 等系列CPU，
    Q06H無法識別這個內存卡。
