樓主  發表于: 2019-06-19 16:54
FX3U與百分表程序例子
附件： FX3U自由協議4路范例.zip (59 K) 下載次數:993
網站提示: 請不要用迅雷下載附件，容易出錯
附件： FX3U自由協議8路范例.zip (59 K) 下載次數:830
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+2(qinhfm) 感謝分享！
  • 下載積分:+1(xqy123) 感謝分享！
  • 下載積分:+1(suy520)
  • 下載積分:+5(wjpcat) 熱心助人！
  • 工控威望:+5(ymmfa) 感謝分享！
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1958 個
    工控威望: 2156 點
    下載積分: 48665 分
    在線時間: 556(小時)
    注冊時間: 2009-07-30
    最后登錄: 2024-11-18
    查看wul2.4g的 主題 / 回貼
    1樓  發表于: 2019-06-19 17:30
    謝謝分享！已收藏了！
    xuanzuyao
    級別: 略有小成
    精華主題: 0
    發帖數量: 77 個
    工控威望: 232 點
    下載積分: 5267 分
    在線時間: 27(小時)
    注冊時間: 2019-05-16
    最后登錄: 2020-02-23
    查看xuanzuyao的 主題 / 回貼
    2樓  發表于: 2019-06-19 18:12
    感謝分享，有時間學習一下
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1890 個
    工控威望: 2102 點
    下載積分: 131755 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    3樓  發表于: 2019-06-19 19:32
    謝謝分享！
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 982 個
    工控威望: 8884 點
    下載積分: 10262 分
    在線時間: 926(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-12-22
    查看anlyl2014的 主題 / 回貼
    4樓  發表于: 2019-06-19 20:00
    引用
    引用樓主zengtie1992于2019-06-19 16:54發表的 FX3U與百分表程序例子 :
    FX3U與百分表程序例子

    樓主，請上傳百分表通訊手冊，否則，看不懂程序。
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    moyqfujian
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1532 個
    工控威望: 15103 點
    下載積分: 2986 分
    在線時間: 1420(小時)
    注冊時間: 2013-12-08
    最后登錄: 2024-12-22
    查看moyqfujian的 主題 / 回貼
    5樓  發表于: 2019-06-20 06:35
    謝 謝 分 享
    zengtie1992
    級別: 略有小成
    精華主題: 0
    發帖數量: 126 個
    工控威望: 273 點
    下載積分: 2265 分
    在線時間: 96(小時)
    注冊時間: 2019-05-20
    最后登錄: 2024-12-05
    查看zengtie1992的 主題 / 回貼
    6樓  發表于: 2019-06-25 10:33
    儀表手冊
    附件： 2017測微計.pdf (214 K) 下載次數:144
    網站提示: 請不要用迅雷下載附件，容易出錯
    附件： 2017集線器.pdf (332 K) 下載次數:132
    網站提示: 請不要用迅雷下載附件，容易出錯
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 982 個
    工控威望: 8884 點
    下載積分: 10262 分
    在線時間: 926(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-12-22
    查看anlyl2014的 主題 / 回貼
    7樓  發表于: 2019-06-25 12:48
    看了你上傳的手冊，
    分明是標準的MODBUS RTU通訊
    集線器地址是80H;
    03讀出命令;
    因為是固定讀，所以RCR都不用計算，照手冊做5A1D;
    從手冊看，讀出的數據，高位在前，低位在后，要正確顯示數值，還需將高位處理一下，再合并；
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 982 個
    工控威望: 8884 點
    下載積分: 10262 分
    在線時間: 926(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-12-22
    查看anlyl2014的 主題 / 回貼
    8樓  發表于: 2019-06-25 12:58

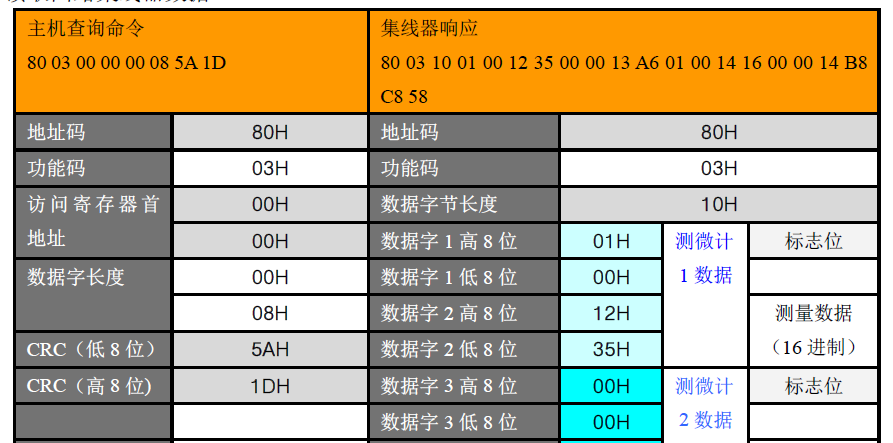

    代碼：80 03 00 00 00 08 5A 1D
    讀出站號80H，寄存器首地址為00H，共8個地址的數值；CRC碼： 5A 1D
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    工控劍俠666
    天道酬勤，認真的人做認真的事 。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1007 個
    工控威望: 2686 點
    下載積分: 22581 分
    在線時間: 276(小時)
    注冊時間: 2013-03-30
    最后登錄: 2024-12-21
    查看工控劍俠666的 主題 / 回貼
    9樓  發表于: 2019-06-26 16:00
    牛逼，我上個案子用的就是這個，自己寫出來了，感覺這個百分表的精度不太好，便宜果然還是差了點
    工控人加油
    wjpcat
    悟：沒有能力拿什么守護！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 287 個
    工控威望: 3750 點
    下載積分: 651 分
    在線時間: 161(小時)
    注冊時間: 2014-09-19
    最后登錄: 2024-07-14
    查看wjpcat的 主題 / 回貼
    10樓  發表于: 2019-06-27 09:28
    謝謝樓主分享的這么詳細！
    zhao82159217
    zhao82159217
    級別: 略有小成
    精華主題: 0
    發帖數量: 99 個
    工控威望: 419 點
    下載積分: 4631 分
    在線時間: 170(小時)
    注冊時間: 2013-07-20
    最后登錄: 2024-11-23
    查看zhao82159217的 主題 / 回貼
    11樓  發表于: 2019-06-27 17:46
    謝謝樓主分享學習下
