樓主  發表于: 2019-11-07 21:56
求教，第一次用三菱的運動控制器，系統配置是Q3UDVCPU+Q172DSCPU+MR-J4的伺服3臺，1臺做主機速度控制，另外兩臺做位置跟隨，還需要加其他硬件嗎？我看網上好多說要加同步編碼器？
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1358 分
在線時間: 141(小時)
注冊時間: 2017-02-20
最后登錄: 2024-08-27
查看何啟海的 主題 / 回貼
1樓  發表于: 2019-11-07 22:42
好像不用吧，我去年實驗時用伺服自帶編碼器就足夠了啊，除非你的機械和電機之間有誤差，不然三菱的運動控制還埋給誰啊
1336547704
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 205 點
下載積分: 31495 分
在線時間: 344(小時)
注冊時間: 2017-03-31
最后登錄: 2024-07-29
查看1336547704的 主題 / 回貼
2樓  發表于: 2019-11-08 08:30
可以先買著，避免后面增加買東西老板不高興
nxw417
nxw417
級別: 探索解密
精華主題: 0
發帖數量: 13 個
工控威望: 188 點
下載積分: 569 分
在線時間: 13(小時)
注冊時間: 2008-05-22
最后登錄: 2024-01-20
查看nxw417的 主題 / 回貼
3樓  發表于: 2019-11-08 10:37

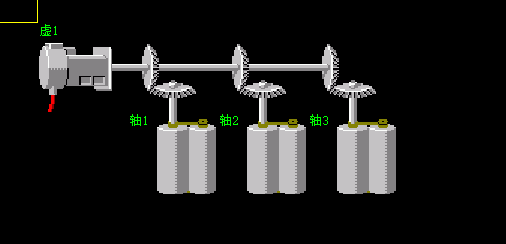

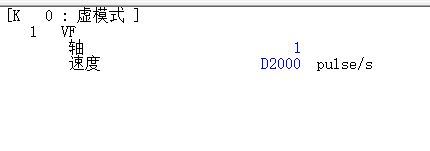

我現在用的是虛軸，驅動三臺電機，這樣對嗎？還有運行中無法改變虛軸速度，改D2000值沒反應，必須停下來以后再啟動才能改變速度。

正林智控
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 100 點
下載積分: 595 分
在線時間: 6(小時)
注冊時間: 2016-09-19
最后登錄: 2019-11-24
查看正林智控的 主題 / 回貼
4樓  發表于: 2019-11-23 21:15
運行中改變速度有專用的寄存器，改變下狀態在刷新下就行，我用過L77系列的模塊，速度是上位機給定的，要與上位機同步速度
syhfchyn
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 190 點
下載積分: 519 分
在線時間: 68(小時)
注冊時間: 2013-08-31
最后登錄: 2024-09-13
查看syhfchyn的 主題 / 回貼
5樓  發表于: 2019-11-28 14:36
這個是三菱同步控制，由虛擬軸控制三個伺服實現同步，在運動過程中可以由專用速度改變指令實現速度的改變
會飛的邁巴赫
級別: 探索解密
精華主題: 0
發帖數量: 111 個
工控威望: 171 點
下載積分: 27252 分
在線時間: 161(小時)
注冊時間: 2018-03-20
最后登錄: 2024-09-20
查看會飛的邁巴赫的 主題 / 回貼
6樓  發表于: 2019-11-28 16:24
3個軸QD77MS4就可以啊，Q172用這個價格就差好多了
yhjg2
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 112 點
下載積分: 584 分
在線時間: 45(小時)
注冊時間: 2010-09-16
最后登錄: 2024-08-23
查看yhjg2的 主題 / 回貼
7樓  發表于: 2019-11-29 08:29
圖片：
VF 后面跟一步FS步   CHGVS (K**,W****L)W為速度值，就可以了
