樓主  發表于: 2020-11-18 12:13
圖片：
圖片：
圖片：
圖片：

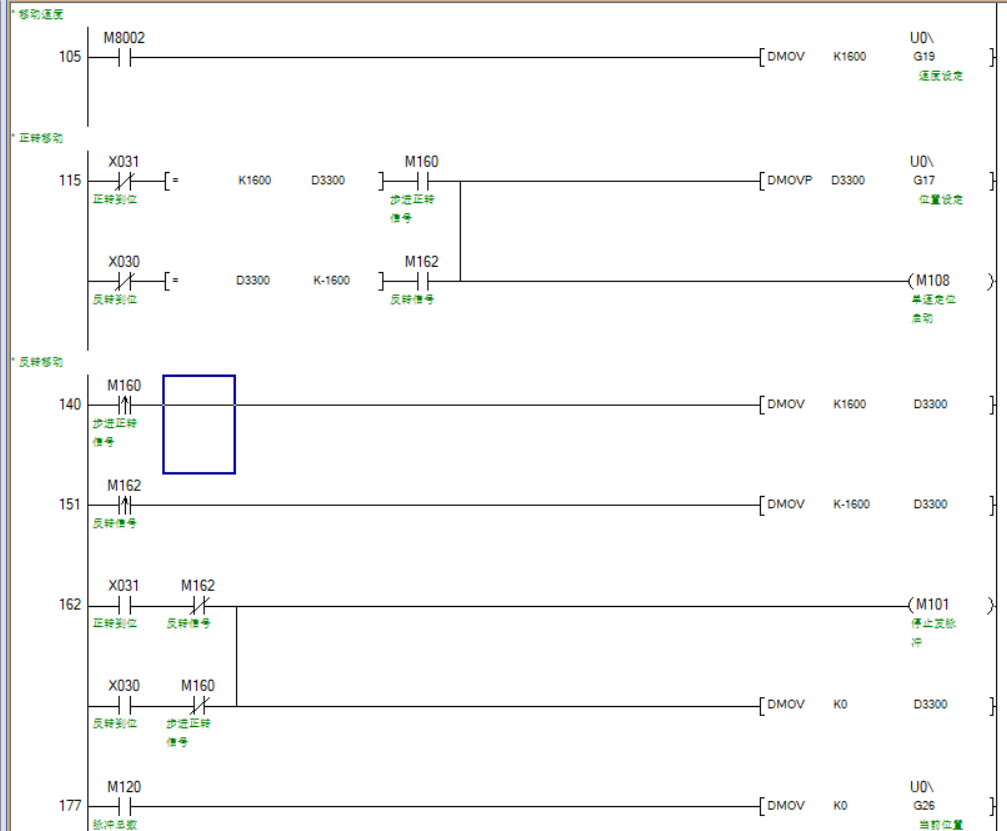

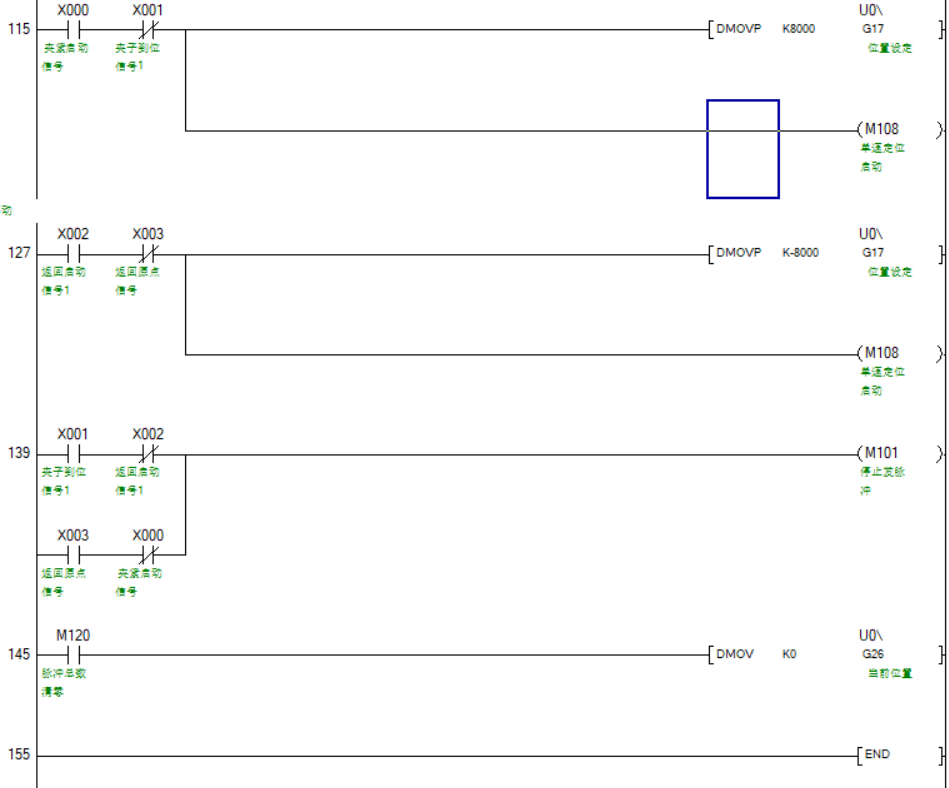

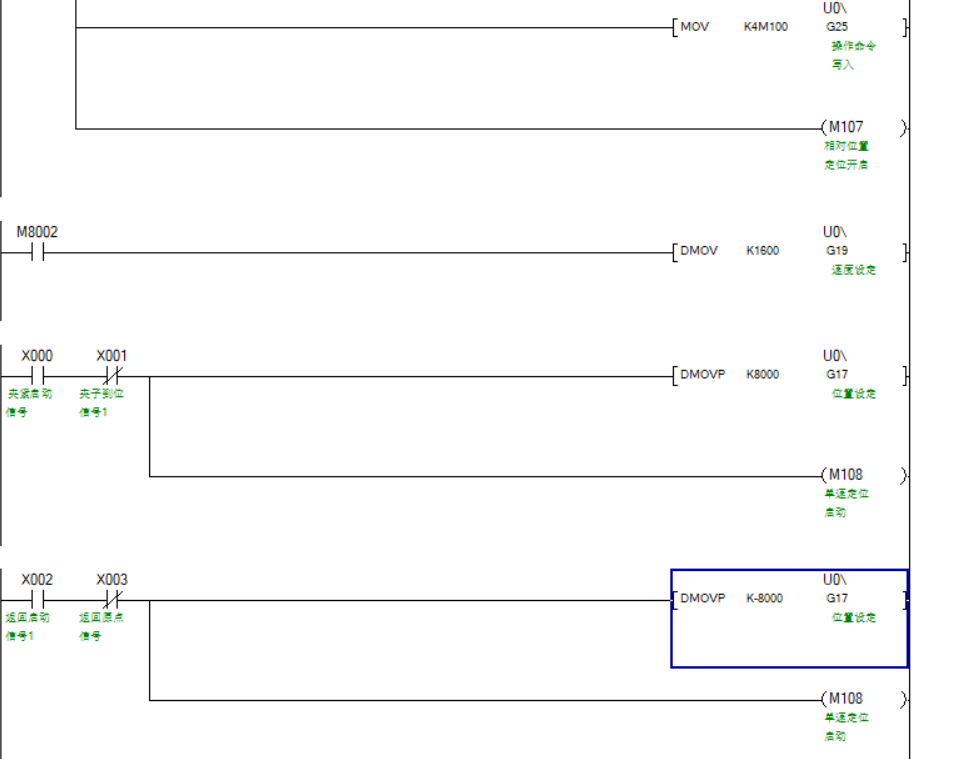

各位大俠幫忙看看 這程序哪里不對了， 現在這個程序試了一下一直往一個方向走，反方向的不起作用
努力學工控
級別: 工控俠客
精華主題: 0
發帖數量: 76 個
工控威望: 2032 點
下載積分: 14408 分
在線時間: 489(小時)
注冊時間: 2017-03-27
最后登錄: 2024-11-04
查看努力學工控的 主題 / 回貼
1樓  發表于: 2020-11-18 12:22
先看接線吧，觀察方向的燈是否有變化
混口飯吃
級別: 略有小成
精華主題: 0
發帖數量: 140 個
工控威望: 213 點
下載積分: 5495 分
在線時間: 104(小時)
注冊時間: 2020-10-29
最后登錄: 2021-04-10
查看混口飯吃的 主題 / 回貼
2樓  發表于: 2020-11-18 12:27
單雙脈沖
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
3樓  發表于: 2020-11-18 13:34
引用
引用第1樓努力學工控于2020-11-18 12:22發表的  :
先看接線吧，觀察方向的燈是否有變化


沒變化只有一個方向的一直亮，反方向的沒有
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4191 個
工控威望: 7559 點
下載積分: 14703 分
在線時間: 2839(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-09
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2020-11-18 13:40
先手動正反轉程序……看一下
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
finiiy
級別: 家園常客
精華主題: 0
發帖數量: 500 個
工控威望: 641 點
下載積分: 5951 分
在線時間: 421(小時)
注冊時間: 2013-07-25
最后登錄: 2024-11-10
查看finiiy的 主題 / 回貼
5樓  發表于: 2020-11-18 13:49
這個程序值得擁有，
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
6樓  發表于: 2020-11-18 13:55
引用
引用第2樓混口飯吃于2020-11-18 12:27發表的  :
單雙脈沖



現在只走下面負數那一路，， 怎么改變方向讓他正轉呢
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
7樓  發表于: 2020-11-18 14:04
引用
引用第4樓夢雨天涯于2020-11-18 13:40發表的  :
先手動正反轉程序……看一下

現在脈沖走完RP燈一直亮著。
cmos8262
活著的目標就是努力實現夢想
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 197 點
下載積分: 12139 分
在線時間: 76(小時)
注冊時間: 2017-12-24
最后登錄: 2023-02-21
查看cmos8262的 主題 / 回貼
8樓  發表于: 2020-11-18 15:57
1.確認1PG的程序無誤且接線正確  確認脈衝型式(CW.CCW 或 PLUSE SIGN)?

2.觀察1PG的脈衝燈號(FP. RP) 是否正確?

3.確認伺服驅動器的輸入型式使否與1PG一致?
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
9樓  發表于: 2020-11-18 16:45
圖片：
這樣寫就可以實現正反轉了，運行了一段時間沒問題， 但是不清除這樣寫的程序以后會出錯嗎？
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1566 個
工控威望: 6988 點
下載積分: 31273 分
在線時間: 906(小時)
注冊時間: 2009-11-16
最后登錄: 2024-11-10
查看honggun的 主題 / 回貼
10樓  發表于: 2020-11-19 14:04
不錯，學習了
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
11樓  發表于: 2020-11-19 15:14
引用
引用第10樓honggun于2020-11-19 14:04發表的  :
不錯，學習了



別學了

40分鐘步進驅動模塊報警一次，，換個驅動模塊也是一樣。
但是1PG模塊沒有ERR報警也沒有故障信息，
    我現在不知道是不是這個程序不行


    求大俠指導下
