12樓  發表于: 2021-01-17 09:17
圖片：
圖片：

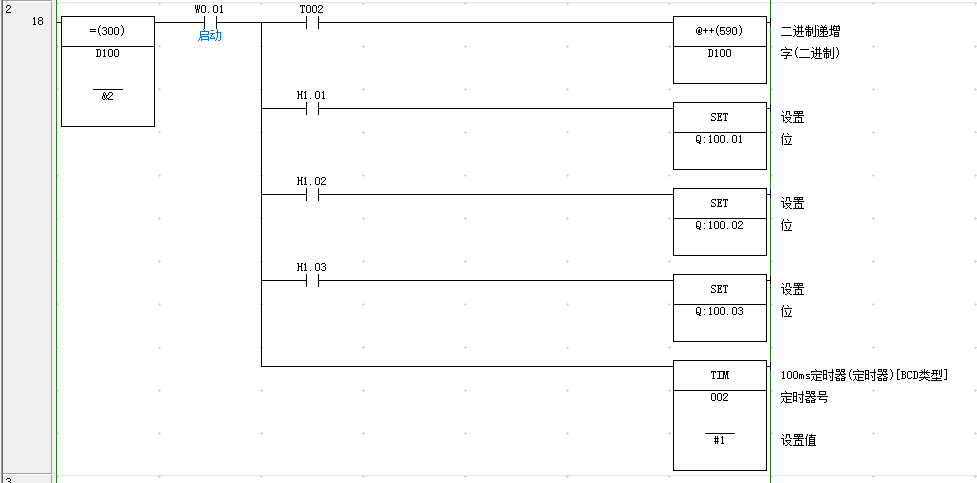

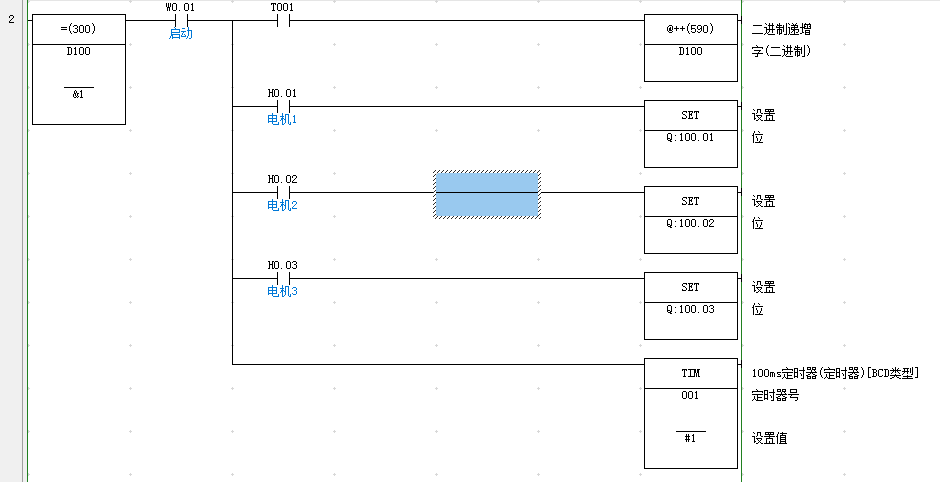

之前見到過一個閥組動作大概是這樣的  就是程序繁瑣   用st  應該簡單點  就是第一步時候H0.01通 電機1啟動 第二步H1.08通   電機8啟動   細節就不說啦
[ 此帖被見賢思齊焉在2021-01-17 09:41重新編輯 ]
見賢思齊焉
級別: 略有小成
精華主題: 0
發帖數量: 276 個
工控威望: 381 點
下載積分: 2336 分
在線時間: 230(小時)
注冊時間: 2020-04-18
最后登錄: 2024-10-24
查看見賢思齊焉的 主題 / 回貼
13樓  發表于: 2021-01-17 09:24
圖片：

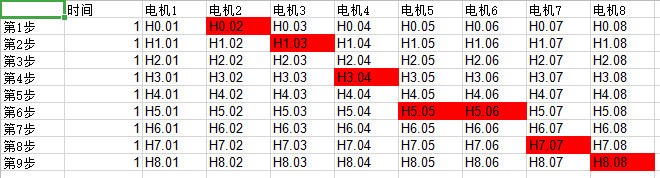

觸摸屏大概這樣的  第一步想讓電機三啟動  觸摸屏把h0.03  置1   第二步想讓電機2啟動    就在觸摸屏把H2.02置1 每步時間可設定
[ 此帖被見賢思齊焉在2021-01-17 09:32重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(xulin_xy) 真誠感謝！
    bnnyygy
    bnnyygy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 506 個
    工控威望: 615 點
    下載積分: 1825 分
    在線時間: 526(小時)
    注冊時間: 2016-09-20
    最后登錄: 2024-12-22
    查看bnnyygy的 主題 / 回貼
    14樓  發表于: 2021-01-19 23:39

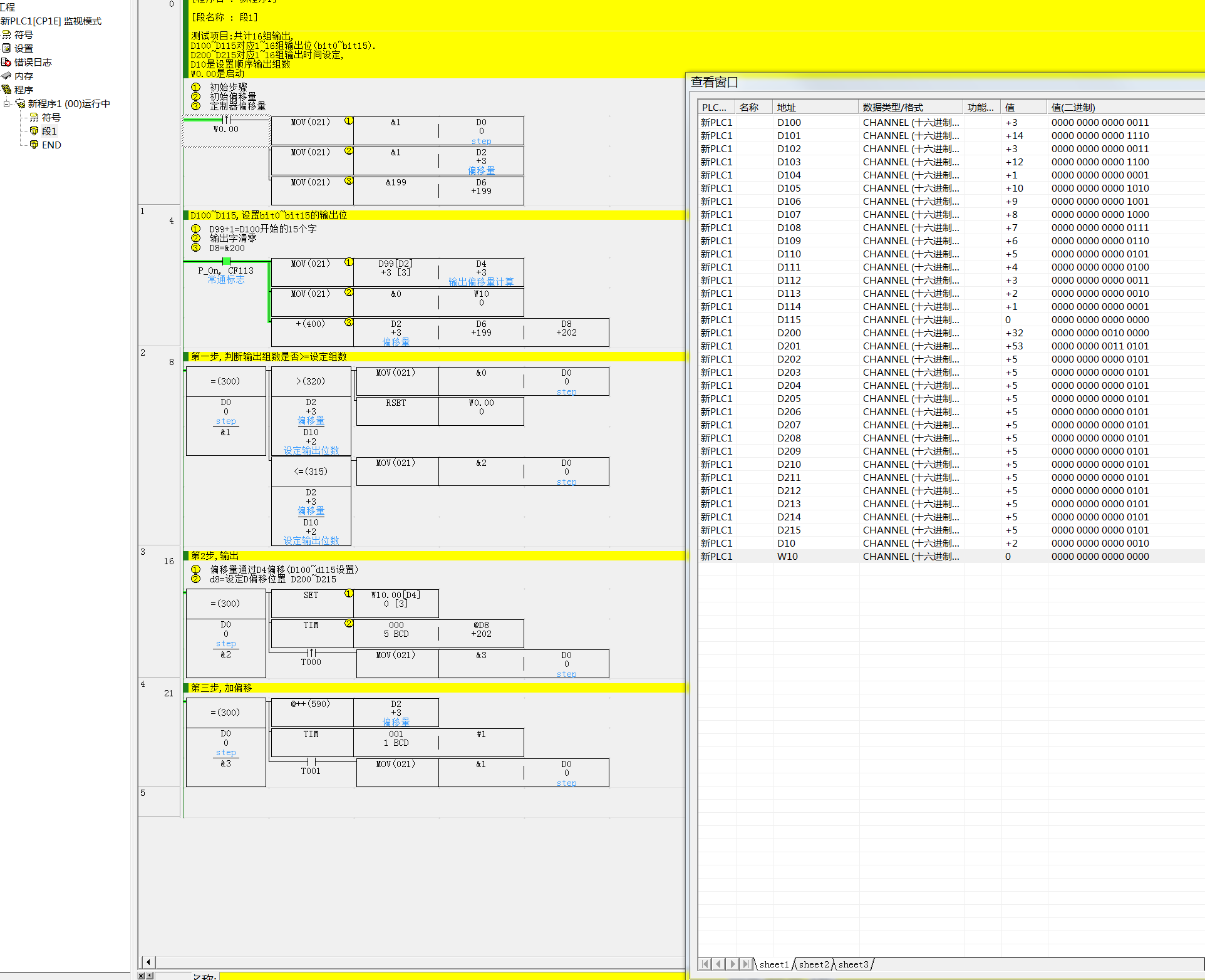

    這次我給你搞個偏移的,我測試OK,

    測試項目:
    共計16組輸出,
    D100~D115對應1~16組輸出位(bit0~bit15).設定1則為W10.1 輸出,設定4則為W10.4輸出.以此類推,范圍是0~15
    D200~D215對應1~16組輸出時間設定,(定時器為BCD模式,注意)
    D10是設置順序輸出組數( 0~16組),當然,
    W0.00是啟動,W10是輸出字,


    程序如下:
    循環啟動,任意設置啟動位.rar (2 K) 下载次数:86
    本帖最近評分記錄：
  • 下載積分:+2(buryjian) 熱心助人！
  • 下載積分:+2(見賢思齊焉) 感謝分享！
    見賢思齊焉
    級別: 略有小成
    精華主題: 0
    發帖數量: 276 個
    工控威望: 381 點
    下載積分: 2336 分
    在線時間: 230(小時)
    注冊時間: 2020-04-18
    最后登錄: 2024-10-24
    查看見賢思齊焉的 主題 / 回貼
    15樓  發表于: 2021-01-20 09:51
    引用
    引用第14樓bnnyygy于2021-01-19 23:39發表的  :
    這次我給你搞個偏移的,我測試OK,

    測試項目:
    共計16組輸出,
    D100~D115對應1~16組輸出位(bit0~bit15).設定1則為W10.1 輸出,設定4則為W10.4輸出.以此類推,范圍是0~15
    .......

    看了半天懂了  D100  是第一步啟動動電機的序號  d115是第15步啟動電機的序號
    bnnyygy
    bnnyygy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 506 個
    工控威望: 615 點
    下載積分: 1825 分
    在線時間: 526(小時)
    注冊時間: 2016-09-20
    最后登錄: 2024-12-22
    查看bnnyygy的 主題 / 回貼
    16樓  發表于: 2021-01-20 12:18
    注釋這么清晰,應該還好吧,就這一段,就可以搞很多組任意設置輸出和時間了.


    我也是玩玩而已
    來人給朕退下
    從144個樣品中順序抓取，并不斷變化排列，找到最有價值的組合
    級別: 略有小成
    精華主題: 0
    發帖數量: 97 個
    工控威望: 271 點
    下載積分: 906 分
    在線時間: 48(小時)
    注冊時間: 2019-09-19
    最后登錄: 2024-10-23
    查看來人給朕退下的 主題 / 回貼
    17樓  發表于: 2021-01-23 17:20
    用4個寄存器，每8位代表一個電機，電機1就是D0的b1位，電機2就是D0的b9位，電機3就是下一字D1的b3位，因?yàn)槊總�(gè)字16位能表示2個電機，自己在編程軟件按位監視寄存器就知道了，然后解碼指令找出ON的位置（歐姆龍DMPX，三菱BON）對應輸出。
    [ 此帖被來人給朕退下在2021-01-23 17:30重新編輯 ]
    人要是行干一行行一行一行行行行行要是不行干一行不行一行一行不行行行不行
    zhi_good
    級別: 略有小成
    精華主題: 0
    發帖數量: 210 個
    工控威望: 348 點
    下載積分: 7636 分
    在線時間: 460(小時)
    注冊時間: 2011-01-20
    最后登錄: 2024-06-28
    查看zhi_good的 主題 / 回貼
    18樓  發表于: 2021-03-01 11:17
    學習學習
    進擊的工控人
    看什么看！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 302 個
    工控威望: 634 點
    下載積分: 1705 分
    在線時間: 278(小時)
    注冊時間: 2019-05-29
    最后登錄: 2024-12-20
    查看進擊的工控人的 主題 / 回貼
    19樓  發表于: 2021-03-01 11:49
    引用
    引用第10樓夢雨天涯于2021-01-15 14:50發表的  :
    保持型

    請問你這個是用說明錄制的？
    加油！
    nzm800
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 552 個
    工控威望: 1888 點
    下載積分: 7353 分
    在線時間: 254(小時)
    注冊時間: 2012-12-14
    最后登錄: 2024-12-16
    查看nzm800的 主題 / 回貼
    20樓  發表于: 2021-04-29 19:05
    都是高手
    wangnaizhi
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1273 個
    工控威望: 1449 點
    下載積分: 5484 分
    在線時間: 896(小時)
    注冊時間: 2015-08-31
    最后登錄: 2024-12-21
    查看wangnaizhi的 主題 / 回貼
    21樓  發表于: 2021-04-30 16:35
    用變址去修飾 Y0Z0  然后D1表示第一個啟動的  D2第二個  D3第三個  ........... 以此類推  然后延時到地址也用對應的編制修飾 程序?qū)憘�(gè)循環進可以了
    oldgesr
    青山與共高人語，聯翩萬馬來無數。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 143 個
    工控威望: 1899 點
    下載積分: 32626 分
    在線時間: 70(小時)
    注冊時間: 2021-05-31
    最后登錄: 2024-12-22
    查看oldgesr的 主題 / 回貼
    22樓  發表于: 2021-06-03 11:22
    引用
    引用第1樓xulin_xy于2021-01-15 11:37發表的  :
    來個大神給點思路

    樓主說過上述話應踐行之。 給你那么多思路了。畢竟你要思考、辨析、實驗、調試，最后按你的思路完成。是吧？
    cdjszdh
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 317 個
    工控威望: 10105 點
    下載積分: 11598 分
    在線時間: 552(小時)
    注冊時間: 2016-08-27
    最后登錄: 2024-12-22
    查看cdjszdh的 主題 / 回貼
    23樓  發表于: 2021-06-03 14:34
    都是高手
