樓主  發表于: 2021-04-16 15:48
我現在手頭上測試一個松下PLC（FP-X C30）控制一個松下伺服（A6），伺服X4中接線是用脈沖加方向方式（1、2、7接+24V，4和6接脈沖和方向，29腳沒接，就將29腳改成常閉）。參數設置中，將PAR007設置成3（脈沖+符號），伺服不會動，如果把它改回到原始1（正反脈沖），電機會轉動一個方向，另一個方向不轉，我現在還沒找到不能正常運行的原因，麻煩高手們幫我看看是怎么回事？
jinle520
QQ:229441204
級別: 家園�？�

精華主題: 0
發帖數量: 498 個
工控威望: 683 點
下載積分: 2465 分
在線時間: 454(小時)
注冊時間: 2013-05-31
最后登錄: 2024-12-20
查看jinle520的 主題 / 回貼
1樓  發表于: 2021-04-16 16:06

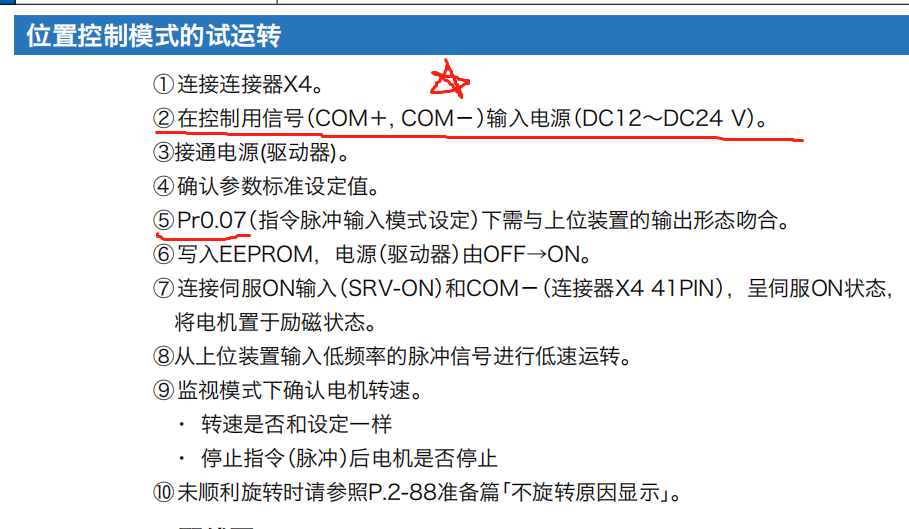

圖片：
41腳接上0V，Pr007=3
wohenhuai
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 282 點
下載積分: 2335 分
在線時間: 377(小時)
注冊時間: 2008-06-03
最后登錄: 2022-08-22
查看wohenhuai的 主題 / 回貼
2樓  發表于: 2021-04-16 16:09
請問，如果要用脈沖+方向控制，41腳一定要接0V，是嗎？
jinle520
QQ:229441204
級別: 家園�？�

精華主題: 0
發帖數量: 498 個
工控威望: 683 點
下載積分: 2465 分
在線時間: 454(小時)
注冊時間: 2013-05-31
最后登錄: 2024-12-20
查看jinle520的 主題 / 回貼
3樓  發表于: 2021-04-16 16:24

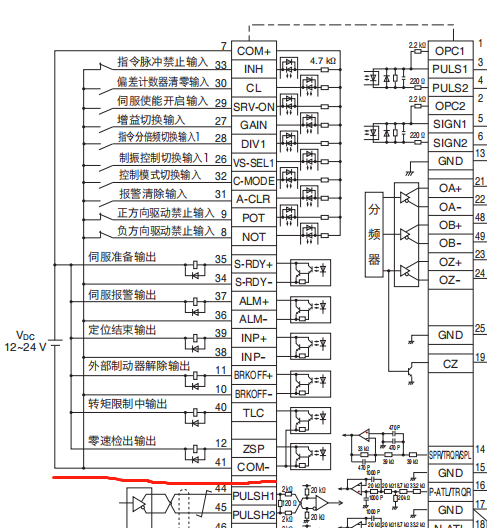

圖片：
引用
引用第2樓wohenhuai于2021-04-16 16:09發表的  :
請問，如果要用脈沖+方向控制，41腳一定要接0V，是嗎？



肯定要接，你沒接0V，只接了一個+24V，那來的電源回路？？？？
[ 此帖被jinle520在2021-04-16 16:32重新編輯 ]
蕭劍123
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 111 點
下載積分: 442 分
在線時間: 9(小時)
注冊時間: 2021-04-14
最后登錄: 2021-06-19
查看蕭劍123的 主題 / 回貼
4樓  發表于: 2021-04-16 16:45
41V要接
wohenhuai
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 282 點
下載積分: 2335 分
在線時間: 377(小時)
注冊時間: 2008-06-03
最后登錄: 2022-08-22
查看wohenhuai的 主題 / 回貼
5樓  發表于: 2021-04-16 16:45
引用
引用第3樓jinle520于2021-04-16 16:24發表的  :



肯定要接，你沒接0V，只接了一個+24V，那來的電源回路？？？？



收到，謝謝指導！
maqian0815
順其自然！
級別: 家園�？�
精華主題: 0
發帖數量: 127 個
工控威望: 637 點
下載積分: 1728 分
在線時間: 42(小時)
注冊時間: 2018-11-05
最后登錄: 2024-12-11
查看maqian0815的 主題 / 回貼
6樓  發表于: 2021-04-19 08:55

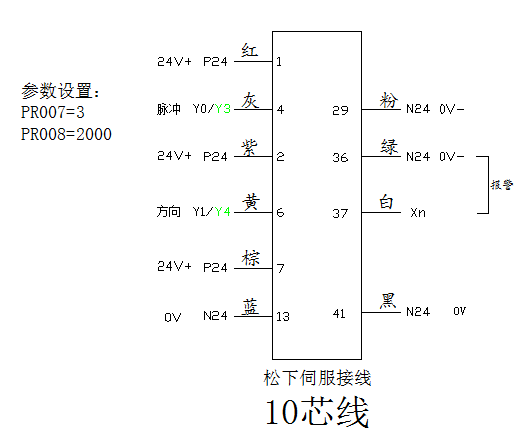

圖片：
拿去用
wohenhuai
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 282 點
下載積分: 2335 分
在線時間: 377(小時)
注冊時間: 2008-06-03
最后登錄: 2022-08-22
查看wohenhuai的 主題 / 回貼
7樓  發表于: 2021-04-19 10:25
引用
引用第6樓maqian0815于2021-04-19 08:55發表的  :
拿去用

早上我將41角接上0V了，就是沒像你這種接上13、19、36、37，參數PR007=3，PR008為默認，但是還是不能運行，是因為沒接那幾根的問題還是其他？
情深深雨蒙蒙
If you don't forget your o
級別: 家園�？�
精華主題: 0
發帖數量: 898 個
工控威望: 957 點
下載積分: 16941 分
在線時間: 268(小時)
注冊時間: 2019-04-14
最后登錄: 2024-12-19
查看情深深雨蒙蒙的 主題 / 回貼
8樓  發表于: 2021-04-19 18:47
其他幾只腳需要并起來，看來有圖也不好使哦
