樓主  發表于: 2021-06-28 22:47
圖片：

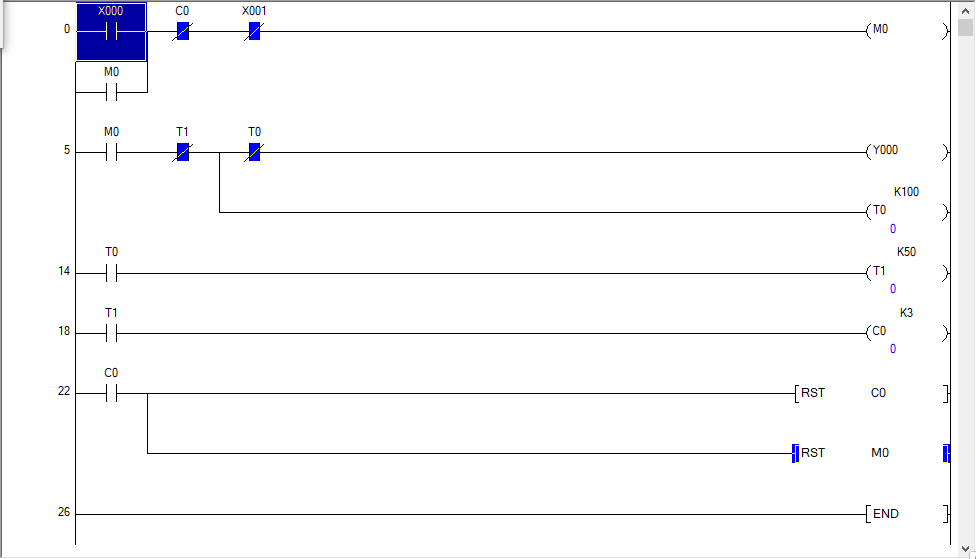

各位，我今天晚上寫了個簡易的程序，為什么 C0得電以后 復位不了 M0  ?
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
1樓  發表于: 2021-06-29 09:06
引用
引用樓主米哥他爸于2021-06-28 22:47發表的 定時重復啟動 :
各位，我今天晚上寫了個簡易的程序，為什么 C0得電以后 復位不了 M0  ?

你這個程序本身就存在很多問題，T1沒有接通條件，C0觸發條件又不夠，RSTM0，C0這點更加不允許這樣，自己還得好好琢磨琢磨
樓主留言：
T0 接通了，T1到達時間后不也接通了嗎？
人生最重要的不是努力、不是奮斗、而是抉擇！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
2樓  發表于: 2021-06-29 09:56
按照你的思維給你一個你能看懂的程序參考，X0按下，計時器工作，Y0重復動作，C0計數直到完成設定數值，M0復位，電路停止
人生最重要的不是努力、不是奮斗、而是抉擇！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
3樓  發表于: 2021-06-29 09:59
引用
引用第2樓我不是老板于2021-06-29 09:30發表的  :
如果X0不是常閉，C0計數3次就會復位M0，如果X0是常閉狀態需要用個上升沿。

他這個程序是沒法完成的
人生最重要的不是努力、不是奮斗、而是抉擇！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
4樓  發表于: 2021-06-29 10:06
習慣用其他指令就沒問題，初學PLC都會去走邏輯
樓主留言：
剛開始，只能按照學會的指令來，估計等后期會好點！
人生最重要的不是努力、不是奮斗、而是抉擇！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5225 個
工控威望: 7449 點
下載積分: 159325 分
在線時間: 3180(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-21
查看sjm213的 主題 / 回貼
5樓  發表于: 2021-06-29 10:06
T1計時時間到達后，當期掃描周期內T1常開觸點并未接通，而是在下一個掃描周期中接通；
然而下一個掃描周期 的T1常閉點會使T0線圈斷開，T0的常開觸點又?jǐn)嚅_了T1。這個掃描周期內T1常開觸點反而是立即刷新為斷開的了，所以T1常開觸點無法閉合，C0無法計數。

需要把 LD T0   OUT T1 K50這段移到程序最后一段。
樓主留言：
感謝版主釋疑，我一直以為 在一個掃描周期內T1 就會得電。但是我模擬了，C0能計數，只是 從 0  1   2   3  4   0   1   2  3   4這樣一直重復下去，所以我后面加了個 復位 M0，但是復位不了！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
6樓  發表于: 2021-06-29 10:22
引用
引用第6樓sjm213于2021-06-29 10:06發表的  :
T1計時時間到達后，當期掃描周期內T1常開觸點并未接通，而是在下一個掃描周期中接通；
然而下一個掃描周期 的T1常閉點會使T0線圈斷開，T0的常開觸點又?jǐn)嚅_了T1。這個掃描周期內T1常開觸點反而是立即刷新為斷開的了，所以T1常開觸點無法閉合，C0無法計數。

需要把 LD T0   OUT T1 K50這段移到程序最后一段。

謝版主，我在想樓主是要y0重復輸出動作
樓主留言：
是的，本意是  電機  得電 10 s   然后停 5s   然后再得電，再停，這樣重復5次 電機停止！
人生最重要的不是努力、不是奮斗、而是抉擇！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
7樓  發表于: 2021-06-29 10:36
干工控的過程就是腦神經，又有意思又燒腦子，還要拼命往里鉆，鉆進去一看前面都是刀山火海，荊棘滿路
樓主留言：
是的呀，好多 想補明白，為啥會這樣，為啥會那樣！唉。。。。。
人生最重要的不是努力、不是奮斗、而是抉擇！
zhuyongxiong
級別: 工控俠客
精華主題: 0
發帖數量: 659 個
工控威望: 4501 點
下載積分: 6168 分
在線時間: 455(小時)
注冊時間: 2017-05-05
最后登錄: 2025-01-21
查看zhuyongxiong的 主題 / 回貼
8樓  發表于: 2021-06-29 14:36
引用
引用第8樓zhuyongxiong于2021-06-29 10:36發表的  :
干工控的過程就是腦神經，又有意思又燒腦子，還要拼命往里鉆，鉆進去一看前面都是刀山火海，荊棘滿路

樓主，你那個用了LD X0沒有釋放是得不到你想要的結果的，剛開始往往會卡在一些想不到的地方，就像自己手上已經拿了鉛筆忘記放回去卻一直在找那只鉛筆，走入了一個沒有結果的循環，如果這只鉛筆是綁在哪里的你就拿不走，放回去了也就釋疑了，那么結果就會回到原來的地方了，多加練習，當你用到更多指令的時候，你就會發現更多新天地，疑惑也就一步一步解開啦，加油
樓主留言：
受教了，謝謝！
人生最重要的不是努力、不是奮斗、而是抉擇！
米哥他爸
級別: 正式會員
精華主題: 0
發帖數量: 60 個
工控威望: 87 點
下載積分: 2859 分
在線時間: 14(小時)
注冊時間: 2021-06-05
最后登錄: 2024-04-30
查看米哥他爸的 主題 / 回貼
9樓  發表于: 2021-06-30 10:21
平常瀏覽瀏覽 論壇，有些疑問在論壇里面不僅解開了，而且還會收獲其他東西！謝謝 好心的 前輩們！
心碎了無痕
人不瘋很難成功
級別: 家園�？�
精華主題: 0
發帖數量: 283 個
工控威望: 515 點
下載積分: 84490 分
在線時間: 692(小時)
注冊時間: 2009-04-09
最后登錄: 2025-01-22
查看心碎了無痕的 主題 / 回貼
10樓  發表于: 2021-07-05 19:44
你把RST C0去掉試試
lcarus
級別: 家園常客
精華主題: 0
發帖數量: 6 個
工控威望: 741 點
下載積分: 548 分
在線時間: 61(小時)
注冊時間: 2021-01-20
最后登錄: 2024-12-04
查看lcarus的 主題 / 回貼
11樓  發表于: 2021-12-01 13:58


我照著樓主的模擬了，是可以的呀
