樓主  發表于: 2021-09-06 21:07

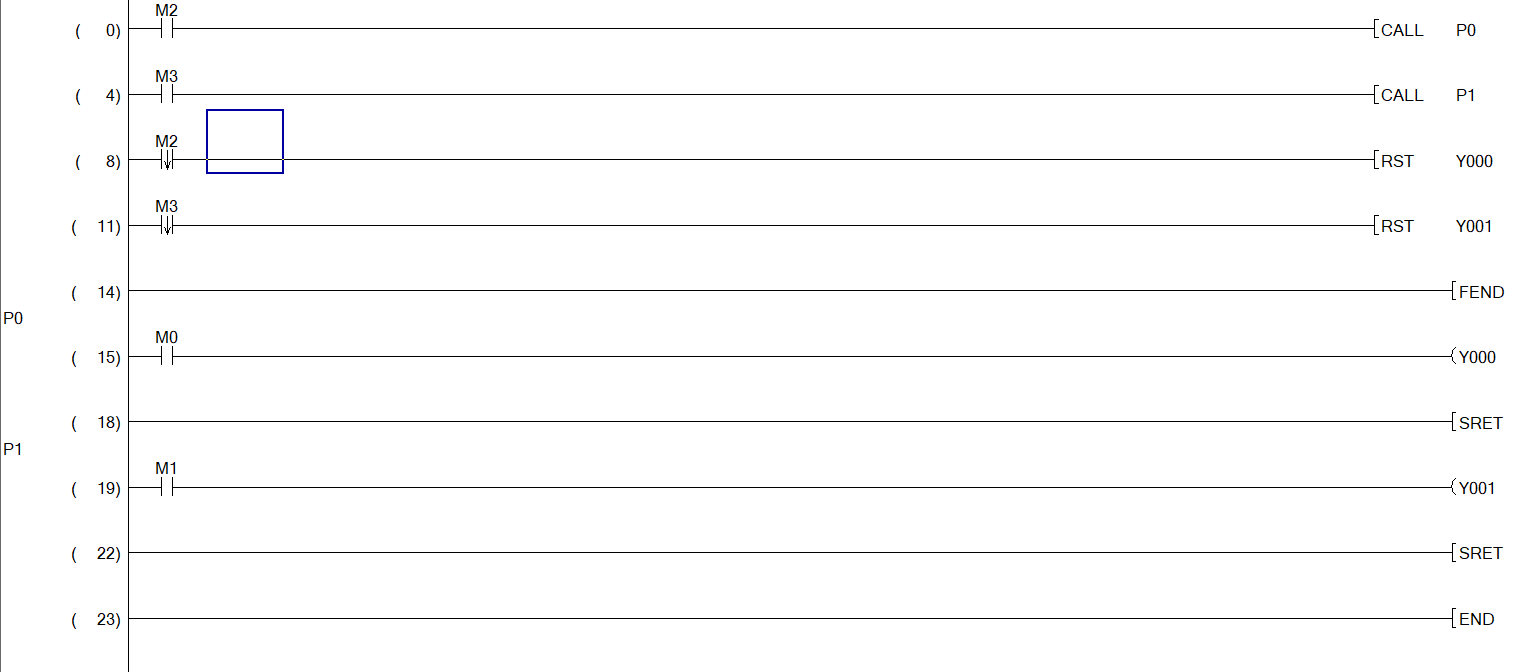

圖片：
三菱plc調用子程序,子程序里的線圈得電,斷開子程序調用條件,線圈仍然得電,這是三菱的缺陷嗎,使用out指令不就是為了條件斷開就復位,不想復位用set指令不就行了....三菱這個樣子,要在調用子程序的條件后面加一個下降沿復位子程序里的線圈
譚建紅
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 193 點
下載積分: 4796 分
在線時間: 849(小時)
注冊時間: 2013-07-17
最后登錄: 2024-11-02
查看譚建紅的 主題 / 回貼
1樓  發表于: 2021-09-06 21:29
看起來是個新手   且是個不看手冊的新手
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3801 個
工控威望: 4255 點
下載積分: 137788 分
在線時間: 6481(小時)
注冊時間: 2016-10-23
最后登錄: 2024-11-13
查看lin10663的 主題 / 回貼
2樓  發表于: 2021-09-07 08:05
引用
引用樓主方奇10010于2021-09-06 21:07發表的 三菱子程序缺陷 :
三菱plc調用子程序,子程序里的線圈得電,斷開子程序調用條件,線圈仍然得電,這是三菱的缺陷嗎,使用out指令不就是為了條件斷開就復位,不想復位用set指令不就行了....三菱這個樣子,要在調用子程序的條件后面加一個下降沿復位子程序里的線圈



[ 此帖被lin10663在2021-09-07 16:37重新編輯 ]
努力~學習
QQ:1796367739    VX:IVAN10663
xr11223345
級別: 正式會員
精華主題: 0
發帖數量: 42 個
工控威望: 86 點
下載積分: 580 分
在線時間: 13(小時)
注冊時間: 2021-08-18
最后登錄: 2024-11-07
查看xr11223345的 主題 / 回貼
3樓  發表于: 2021-09-07 09:54
引用
引用第1樓譚建紅于2021-09-06 21:29發表的  :
看起來是個新手   且是個不看手冊的新手


麻煩手冊里截圖說明，我也遇到過這樣的情況
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 409(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-12
查看楓落云端的 主題 / 回貼
4樓  發表于: 2021-09-07 10:27
看來還是沒理解透PLC的運行機制。調用子程序就說明子程序在不被調用的時候,也就是調用條件不滿足時，PLC是不會去執行被調用的子程序段的，你可以理解為該子程序被凍住了。所以盡管OUT指令前的條件已經為OFF了，但是此時由于PLC不去執行該子程序，該子程序段不起作用。
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 373 個
工控威望: 521 點
下載積分: 1466 分
在線時間: 324(小時)
注冊時間: 2017-06-12
最后登錄: 2024-11-12
查看zmrs163的 主題 / 回貼
5樓  發表于: 2021-09-07 10:52
樓上正解，如果是Q的話還有對應調用指令可以O(shè)FF線圈
靜心冥想
威元電子
級別: 家園常客
精華主題: 0
發帖數量: 135 個
工控威望: 819 點
下載積分: 386 分
在線時間: 69(小時)
注冊時間: 2021-08-18
最后登錄: 2024-09-25
查看靜心冥想的 主題 / 回貼
6樓  發表于: 2021-09-07 16:26

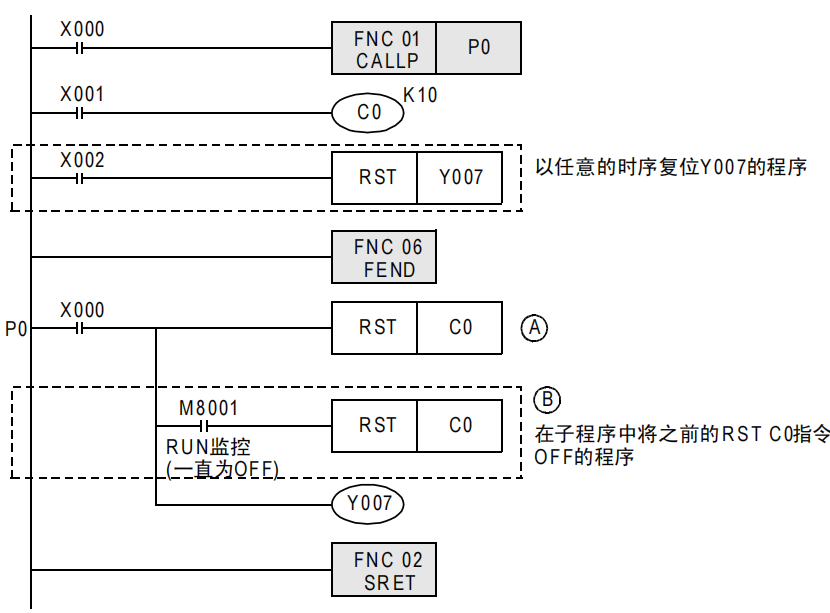

圖片：
學習一下
方奇10010
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 209 點
下載積分: 1595 分
在線時間: 55(小時)
注冊時間: 2021-07-29
最后登錄: 2024-11-12
查看方奇10010的 主題 / 回貼
7樓  發表于: 2021-09-07 18:04
確實是手冊看的少了.
cythyx
級別: 家園�？�
精華主題: 0
發帖數量: 452 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 106(小時)
注冊時間: 2019-06-27
最后登錄: 2024-10-14
查看cythyx的 主題 / 回貼
8樓  發表于: 2021-09-08 08:16
跳開不執行了，沒有線圈輸出一直維持跳出前的狀態，沒毛病啊，好比你一條指令MOV k1 D100，前面條件達成了D100是1，難道條件斷開之后D100就要清零嗎？
本帖最近評分記錄：
  • 下載積分:+2(chn-長江) 熱心助人！
    坦克會飛1993
    就是加班，就是玩
    級別: 略有小成
    精華主題: 0
    發帖數量: 304 個
    工控威望: 366 點
    下載積分: 1039 分
    在線時間: 107(小時)
    注冊時間: 2019-08-20
    最后登錄: 2024-11-12
    查看坦克會飛1993的 主題 / 回貼
    9樓  發表于: 2021-09-08 08:33
    這個東西你可以理解，你考試你寫不寫沒有人管到時間了就要交，交什么卷子那是你的事。
    木林森
    拒絕加班內卷，從我做起！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 304 個
    工控威望: 2072 點
    下載積分: 1843 分
    在線時間: 205(小時)
    注冊時間: 2020-08-16
    最后登錄: 2024-11-07
    查看木林森的 主題 / 回貼
    10樓  發表于: 2021-09-09 11:22
    不調用就不掃描，不掃描就不刷新，邏輯是沒問題的
    本帖最近評分記錄：
  • 下載積分:+2(chn-長江)
    木林森
    拒絕加班內卷，從我做起！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 304 個
    工控威望: 2072 點
    下載積分: 1843 分
    在線時間: 205(小時)
    注冊時間: 2020-08-16
    最后登錄: 2024-11-07
    查看木林森的 主題 / 回貼
    11樓  發表于: 2021-09-09 11:24
    就像IF語句一樣，只有進去掃描了才會根據里面的語句去刷新相對應的狀態
    本帖最近評分記錄：
  • 下載積分:+2(chn-長江) 感謝分享！
