QD70P8到臺達B2伺服程序監控有脈沖輸出但電機不轉。伺服控制模式3種都換過還是不轉。不知是什么原因。請大師們指教

伺服驅動上JOG運行正常

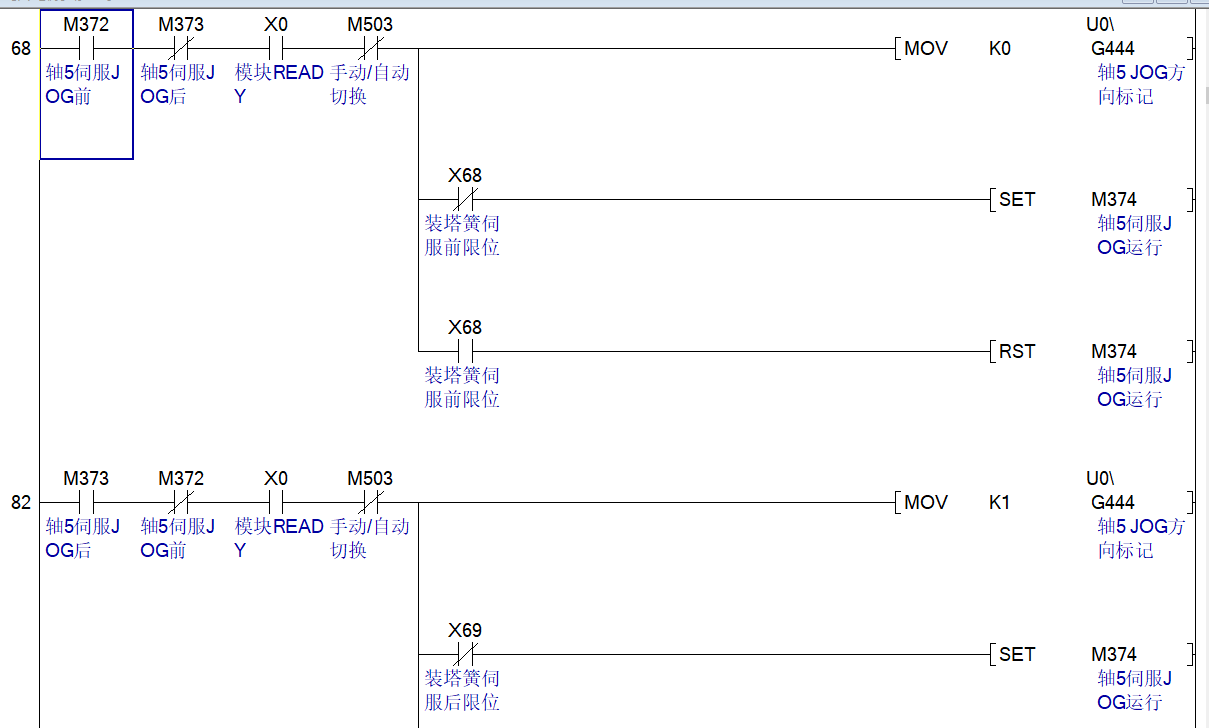

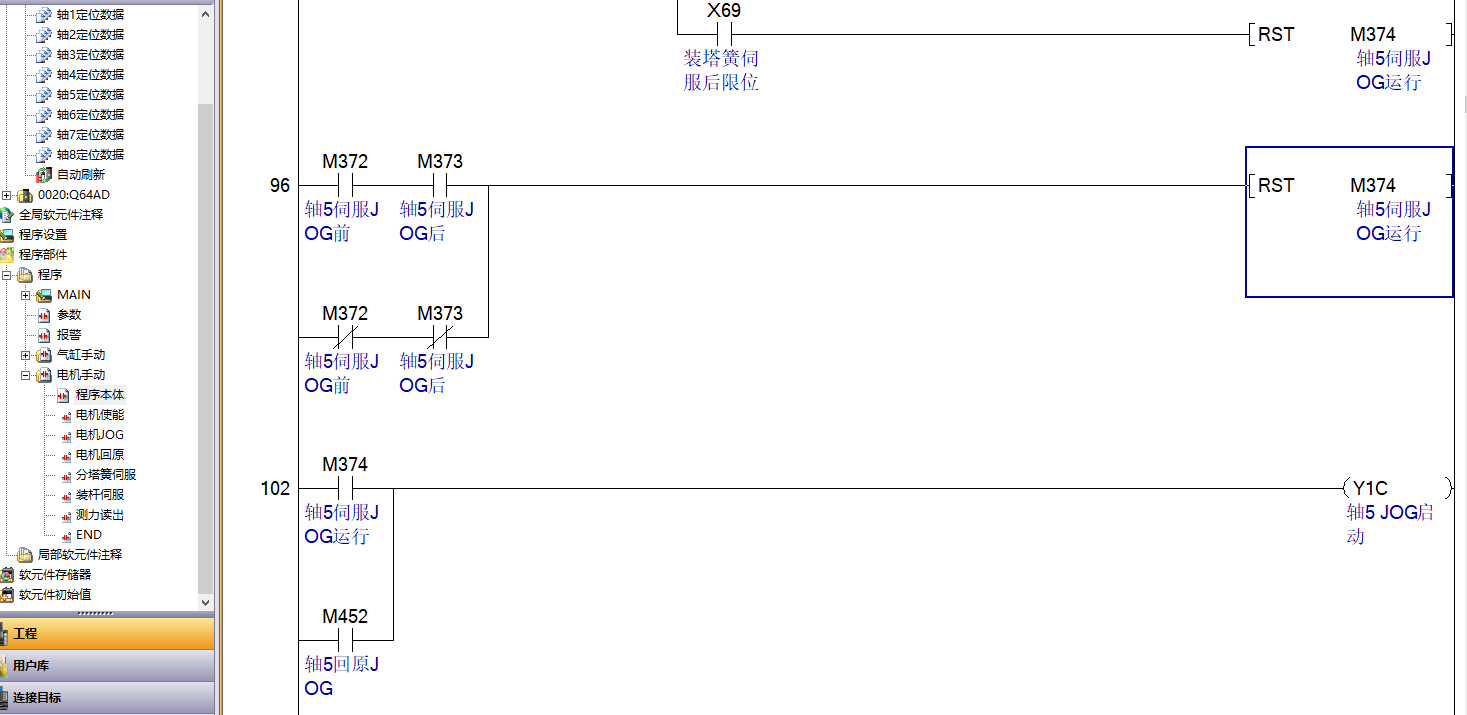

程序是這樣的

速度和加減時間的程序也有，電機怎么不轉呢？請大師們指點

是電機不轉還是聯軸器沒有鎖緊？

不是，在驅動器上JOG能轉而且驅動面板數據也沒變化

引用

引用第5樓我愛工控于2023-02-01 17:53發表的  :
不是，在驅動器上JOG能轉而且驅動面板數據也沒變化

其他頁面上的，有人說了，是伺服on信號沒給 。

你可以監控脈沖輸入，最好就發一份用戶手冊，我很久沒玩臺達的伺服了。我不怎么記得了，一般來說，伺服脈沖控制的要求無非幾點
1 伺服on；2設定好相應的模式；3脈沖輸入；4伺服沒報警；5伺服參數沒設置好；6接線有問題。

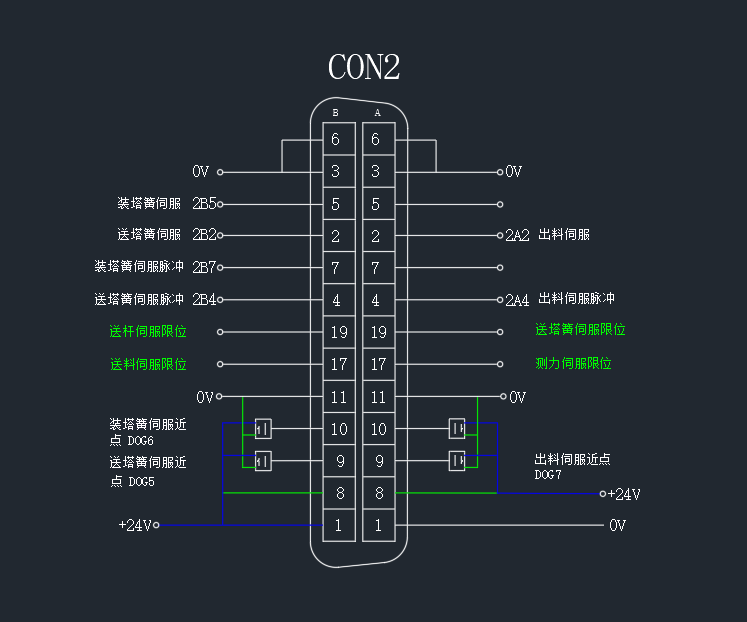

伺服方面沒問題，3U PLC能帶動�，F(xiàn)在的問題就是監控有脈沖發出而伺服不轉。不知道是模塊問題還是接線不對或是程序有問題。請大家指導

1、臺達伺服P0-02設置為001或002，監控一下伺服面板有沒接收到脈沖信號。
2、檢查臺達伺服P1-00，看脈沖接收形式是哪種；然后看QD70的脈沖輸出形式是否與之一致。QD70只有CW/CCW和脈沖+方向兩種模式。

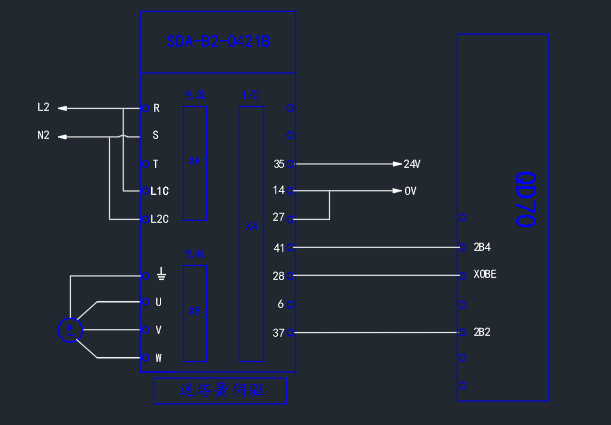

脈沖形式驅動是2對應模塊的PULSE\SIGN形式。程序有脈沖輸出但伺服沒收到脈沖。接線就那么幾條也對換過。不知道問題出在哪。頭疼。。。。。。

haha,線或者設置的可能※很大

引用

引用第9樓我愛工控于2023-02-03 11:30發表的  :
脈沖形式驅動是2對應模塊的PULSE\SIGN形式。程序有脈沖輸出但伺服沒收到脈沖。接線就那么幾條也對換過。不知道問題出在哪。頭疼。。。。。。

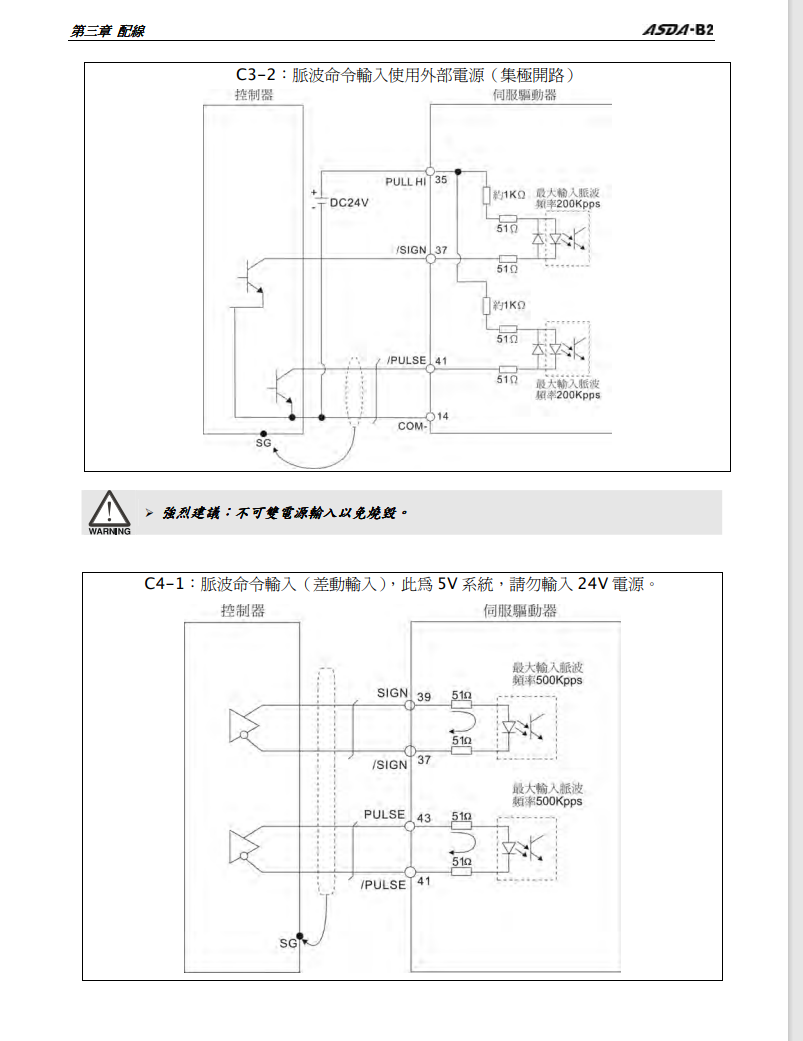

要不就是接線錯了，電流方向不對。要不就是高速光耦因?yàn)榻泳�燒了，我記得這個B2系列伺服驅動器是分5v和24v的輸入的。

我曾經因?yàn)榻泳�問題，燒了高速光耦，后來換高速光耦就行了
