樓主  發表于: 2008-10-30 19:35

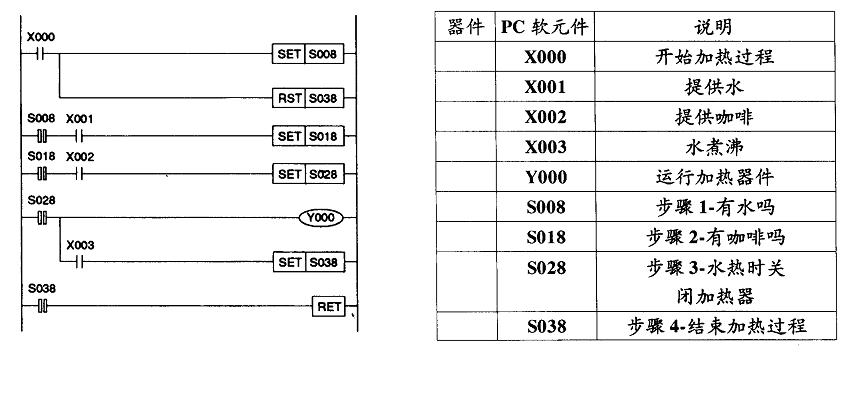

我的問題就是怎么就一個輸出（Y000）��？
X001提供水，但后面直接置位S018，難道這就是輸出嗎？說是提供水但后面怎么沒有什么執行元件��？
是不是要加個什么輸出啊?
希望有高手幫我分析下這個梯形圖。[/b]




jin12
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jin12的 主題 / 回貼
1樓  發表于: 2008-10-31 00:27
Y0是運行加熱裝置的，X1是檢測容器內有沒有水的，X2是檢測容器內有沒有咖啡的，（加水加咖啡是人工進行的）如果有水有咖啡，X1，X2才有信號，Y0就有輸出。所以只需Y0輸出就可以了。
徐濤
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看徐濤的 主題 / 回貼
2樓  發表于: 2008-10-31 06:31
100759
生活-焉知水生火熱
級別: 家園�？�
精華主題: 0
發帖數量: 402 個
工控威望: 570 點
下載積分: 1405 分
在線時間: 333(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-02
查看100759的 主題 / 回貼
3樓  發表于: 2008-10-31 17:32

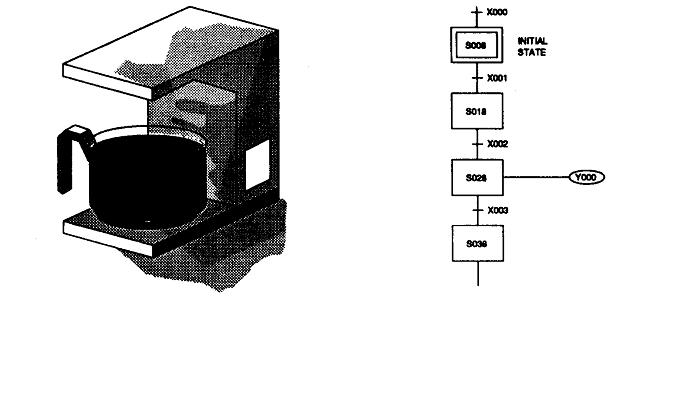

建議樓主先看看SFC的具體流程。。。。
   再看這就很簡單了。
zwz579
這系蝦米社會，七透的比打拼的錢卡多。
級別: 略有小成
精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的 主題 / 回貼
4樓  發表于: 2008-10-31 19:57
樓主加油,努力
共同學習，共同進步。 www.xmohm.com
a271156864
級別: 家園�？�
精華主題: 0
發帖數量: 664 個
工控威望: 700 點
下載積分: 22438 分
在線時間: 680(小時)
注冊時間: 2008-04-28
最后登錄: 2019-12-16
查看a271156864的 主題 / 回貼
5樓  發表于: 2008-10-31 20:03
那本書來看就簡單了  ！
jxt520102
級別: 家園�？�
精華主題: 1 篇
發帖數量: 584 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的 主題 / 回貼
6樓  發表于: 2008-11-01 17:36
建議樓主多看書，再看這個就很簡單了，樓主努力呀
zhangshichao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangshichao的 主題 / 回貼
7樓  發表于: 2009-02-21 21:42
樓主要理解好I/O，及PLC內部的寄存器的區別啊
多看看這種入門建立概念的書吧，仔細體會和理解
zhangshichao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangshichao的 主題 / 回貼
8樓  發表于: 2009-02-21 21:42
步進指令可以看看程老師的視頻教學
ggvv0010
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ggvv0010的 主題 / 回貼
9樓  發表于: 2009-02-24 01:33
建議樓主多看書
