樓主  發表于: 2010-04-11 13:40
新近購入一條松下的編程電纜。

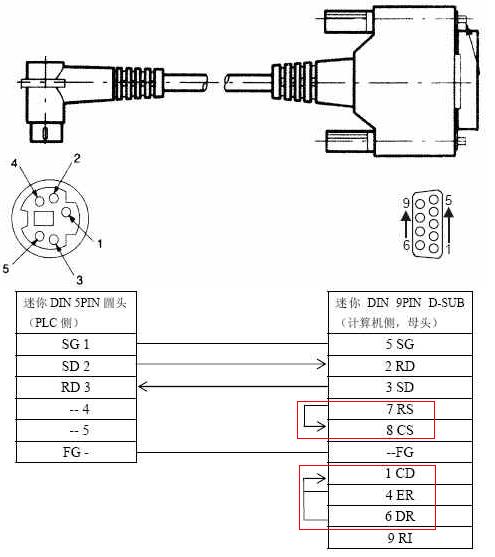

網上找到的圖紙如附圖。
按照?qǐng)D紙的表示用萬用表測量時，發現D形頭這端的1、4、6腳沒有接通，7、8腳沒有接通（紅色部分的） ，其他的和圖紙是一樣的，這樣的線纜有沒有問題？謝謝指教。

附圖：
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
1樓  發表于: 2010-04-12 08:51
這個線可以用的，沒有關系的。你知道D頭的針腳定義就會明白了。
本帖最近評分記錄：
  • 下載積分:+2(虛心求教)
    • 可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    虛心求教
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看虛心求教的 主題 / 回貼
    2樓  發表于: 2010-04-13 12:44
    那我去查查看了
    gjs123
    formate
    級別: 家園�？�
    精華主題: 0
    發帖數量: 425 個
    工控威望: 570 點
    下載積分: 3727 分
    在線時間: 157(小時)
    注冊時間: 2008-11-25
    最后登錄: 2024-10-21
    查看gjs123的 主題 / 回貼
    3樓  發表于: 2010-04-22 20:05
    我一直用,只需三根線.
