12樓  發表于: 2011-03-30 16:23
電流互感器名牌上有匝數數據，照接就行了
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
13樓  發表于: 2011-03-30 17:36
互感器上有1T的標識，也就是一匝。
30/5A，
我直接就穿一條導線。
匝數有什么不對嗎？
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
c1364441
級別: 略有小成
精華主題: 0
發帖數量: 198 個
工控威望: 326 點
下載積分: 13233 分
在線時間: 79(小時)
注冊時間: 2011-03-17
最后登錄: 2018-08-02
查看c1364441的 主題 / 回貼
14樓  發表于: 2011-03-30 18:18
要注意電流方向，互感器方向和互感器穿心匝數。
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
15樓  發表于: 2011-03-30 18:26
引用
引用第14樓c1364441于2011-03-30 18:18發表的  :
要注意電流方向，互感器方向和互感器穿心匝數。

方向~！~！~！~！
電流方向？？？？？？？？
互感器的方向？？？？？？？？？？
不解，懇請多多指教~~！~！~��？
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
saisam2006
級別: 論壇先鋒
精華主題: 0
發帖數量: 483 個
工控威望: 1238 點
下載積分: 13543 分
在線時間: 530(小時)
注冊時間: 2006-09-17
最后登錄: 2024-11-15
查看saisam2006的 主題 / 回貼
16樓  發表于: 2011-03-30 18:32
見識了！沒有遇到過！
suuy79
燒不死的鳥就是鳳凰
級別: 家園常客
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
17樓  發表于: 2011-03-30 22:08
引用
引用第14樓c1364441于2011-03-30 18:18發表的  :
要注意電流方向，互感器方向和互感器穿心匝數。



與測量無關，計量則需要注意
關于樓主的問題：
從精度考慮，一般30/5的互感器穿心一匝的確沒有見過
但是話又說回來，我沒有見過并不代表別人也沒有見過
為了確保一次穿心匝數是正確的，請樓主在仔細檢查互感器的參數。看是否看錯了
另外一個可能性就是互感器有問題，或者檢測儀表有問題！
雖然要求測量值在1/2~2/3量程之間是為了保證測量精度，但是無論如何
過20A電流就在二次側檢測到5A的電流是不可能的事情
liuhuaxing
LIUHUAXING
級別: 論壇先鋒
精華主題: 0
發帖數量: 966 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的 主題 / 回貼
18樓  發表于: 2011-03-30 22:53
你仔細看一看是不是30/5，應該是80/5，忽略誤差后剛好接近你測量的結果
小數點
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小數點的 主題 / 回貼
19樓  發表于: 2011-03-30 23:05
嘩，都是高手呀！學習中
etdssdabb
只有學而知之，沒有生而知之
級別: 家園�？�
精華主題: 0
發帖數量: 359 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的 主題 / 回貼
20樓  發表于: 2011-03-31 10:09
互感器的接線有方向的，一次回路由L1進，L2出。那么二次側的K1是頭，K2是尾。反之K2是頭。尾必須接地。又互感器比較大測量的電流小，就需要在互感器上繞幾圈。如600/5直通是600/5，繞一圈300/5，繞兩圈是150/5以此類推。
顧愛峰
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧愛峰的 主題 / 回貼
21樓  發表于: 2011-03-31 12:30
老大看一下是不是30/5，方向與接線是否正確。30/5是倍數6，與二次小線無關。
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
22樓  發表于: 2011-04-01 07:26

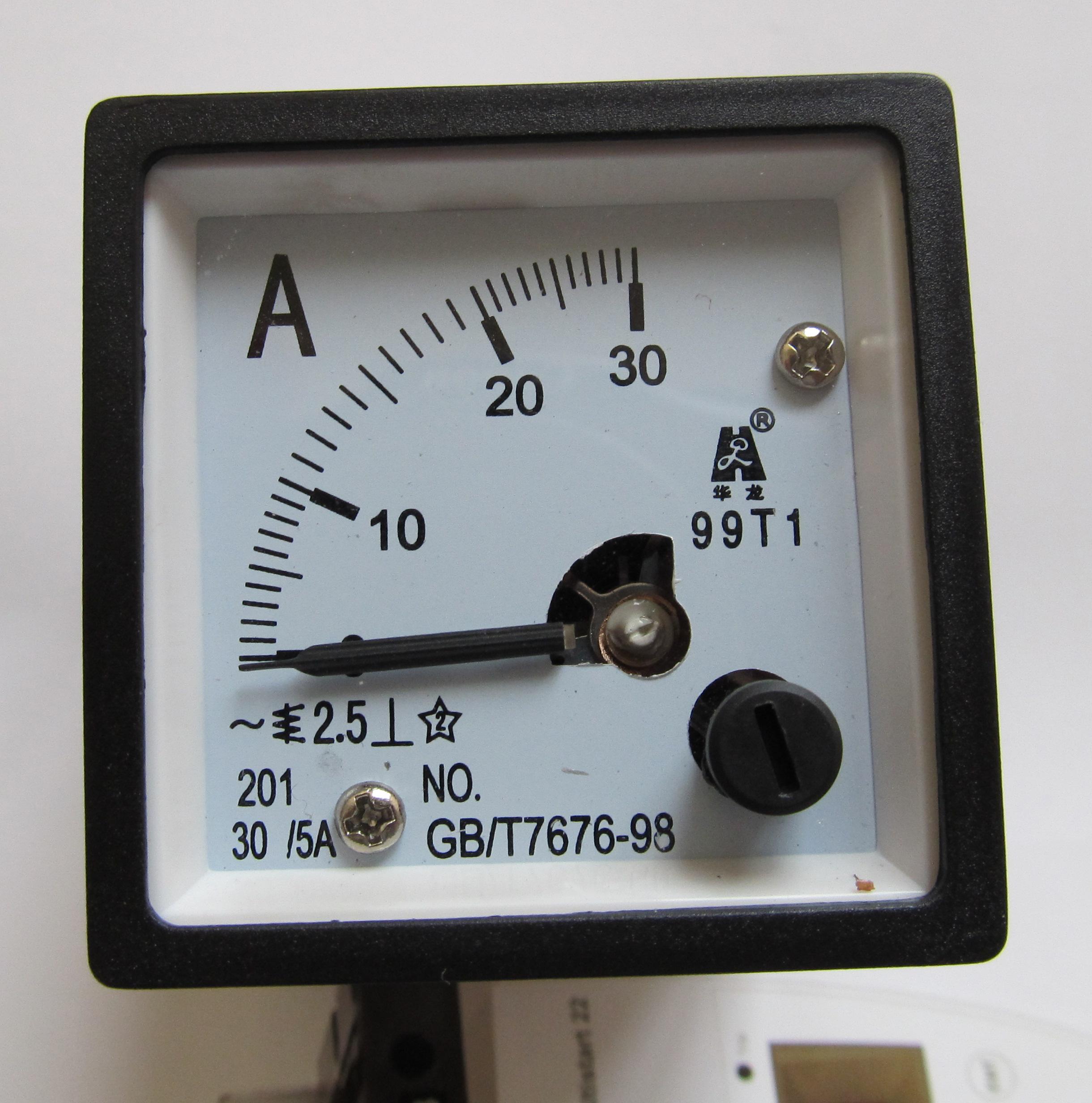

就是這兩個元件，……………………
互感器圖片上傳的是5/5的，

我討論那個是30/5的。。。在機器上，沒法拆。。
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
23樓  發表于: 2011-04-01 07:29
圖片：
就是這兩個元件，……………………
互感器圖片上傳的是5/5的，

我討論那個是30/5的。。。在機器上，沒法拆。。
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
  • «
