FX3U與三菱FR-740變頻器通過485-BD通信，接線和通信程序都是按說明書樣例完成，但通信時SD燈不停閃爍，RD燈不亮，變頻器沒有任何反應。我看有網友說要把參數551設為1。可我們這只變頻器551最小設置數為2，不能設為1。請大家指教一下，變頻器通信不成功有哪些原因？謝謝各位！
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
1樓  發表于: 2011-07-30 11:34
謝謝！除了程序有可能有問題外，其它設置有什么要注意的嗎？
358273433
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
2樓  發表于: 2011-07-30 14:44
這是PLC這邊的設置，變頻器是同樣的設置。線應該沒接錯，是按說明書接的。
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
3樓  發表于: 2011-07-30 15:11

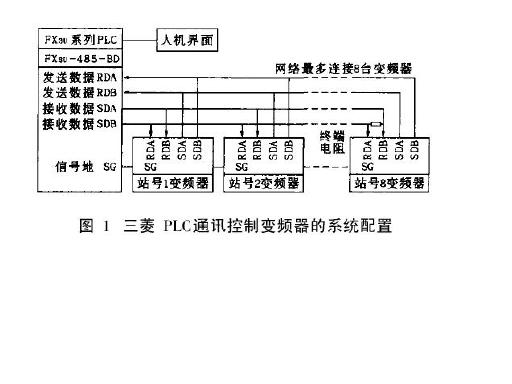

下圖是接線圖，只不過我沒用分配器。變頻器這邊的100歐電阻我是直接把線剝開和3、6并聯在一起的。
358273433
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
4樓  發表于: 2011-08-01 08:13
不好意思，我不知道怎樣用“一個助手測試一下變頻器的返回幀”，能說詳細一點嗎？非常感謝！
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
5樓  發表于: 2011-08-01 08:20
這是變頻器這邊的設置目錄
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
6樓  發表于: 2011-08-01 21:15
是的，兩邊設置是一樣的。
358273433
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
7樓  發表于: 2011-08-03 10:34
請問各位：如果設置正確，是PU、EXT、NET當中的哪一個指示燈亮？是PU嗎？
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
8樓  發表于: 2011-08-03 19:11
我今天看到有網友的接線圖，與三菱說明書的接線極性剛好相反，不知哪個是對的？
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
9樓  發表于: 2011-08-04 11:08
今天終于能夠通信上了，SD和RD都在閃爍。能夠正確寫入一些參數，比如上限頻率和下限頻率，但還是不能啟動電機，通過監視D8152，顯示266。按說明是“模式錯誤”，不知如何操作了，請各位指教！謝謝！
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1029(小時)
注冊時間: 2010-04-16
最后登錄: 2024-09-19
查看358273433的 主題 / 回貼
10樓  發表于: 2011-08-04 11:13
