12樓  發表于: 2011-12-06 16:41
在網上下載下來的都沒有用或者一些簡單的畫面編輯手冊,不是控制通訊手冊.
大俠能發一份詳細的中文手冊給我嗎.小弟編寫人機,最近很郁郁!!
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4835(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看zyfzxh的 主題 / 回貼
13樓  發表于: 2011-12-06 17:02
引用
引用第10樓guiji031637于2011-12-06 16:23發表的 :
我的PRO-FACE型號是GP2301H-LG41-24V,用的通訊線也是GPW-CB02/03線嗎?人機與PLC通訊用的也是GPW-CB02/03線材嗎?

人機和電腦用的通訊線規格為GPW-CB02/03，後者就看你使用的何種PLC了，不同牌子的PLC和人機的通訊線不一樣，但可以明確的告訴你絕對不是GPW-CB02/03
guiji031637
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 136 點
下載積分: 631 分
在線時間: 9(小時)
注冊時間: 2011-08-03
最后登錄: 2017-12-04
查看guiji031637的 主題 / 回貼
14樓  發表于: 2011-12-06 20:24
大哥好給力啊
我的PLC型號是FX1NC和FX2NC兩種,請問能告訴小弟應該用什麼線通訊嗎
guiji031637
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 136 點
下載積分: 631 分
在線時間: 9(小時)
注冊時間: 2011-08-03
最后登錄: 2017-12-04
查看guiji031637的 主題 / 回貼
15樓  發表于: 2011-12-06 20:30
人機插口是8pin,FX1NC的通訊口也是8pin,用什麼規格的通訊線可以實現PRO-FACE的GP2301H-LG41-24V型號與PLC通訊
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4835(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看zyfzxh的 主題 / 回貼
16樓  發表于: 2011-12-06 21:41
引用
引用第15樓guiji031637于2011-12-06 20:30發表的 :
人機插口是8pin,FX1NC的通訊口也是8pin,用什麼規格的通訊線可以實現PRO-FACE的GP2301H-LG41-24V型號與PLC通訊

人機編程用GPW-CB02/03
fx1nc編程用SC-09
人機和fx1nc通訊使用GP2000-fx-cbl-5m
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4835(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看zyfzxh的 主題 / 回貼
17樓  發表于: 2011-12-07 08:07
引用
引用第3樓guiji031637于2011-12-01 09:53發表的 :
型號GP2301H-LG41-24V(不是2000系列)

你這個是手持型人機，在背面自帶還有一段人機到PLC的通訊線，具體的接法請參考手冊
guiji031637
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 136 點
下載積分: 631 分
在線時間: 9(小時)
注冊時間: 2011-08-03
最后登錄: 2017-12-04
查看guiji031637的 主題 / 回貼
18樓  發表于: 2011-12-07 12:50
圖片：
大哥,我拿到這個移動人機時就什麼都沒啊,
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4835(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看zyfzxh的 主題 / 回貼
19樓  發表于: 2011-12-07 16:49
圖片：
引用
引用第18樓guiji031637于2011-12-07 12:50發表的 :
大哥,我拿到這個移動人機時就什麼都沒啊,

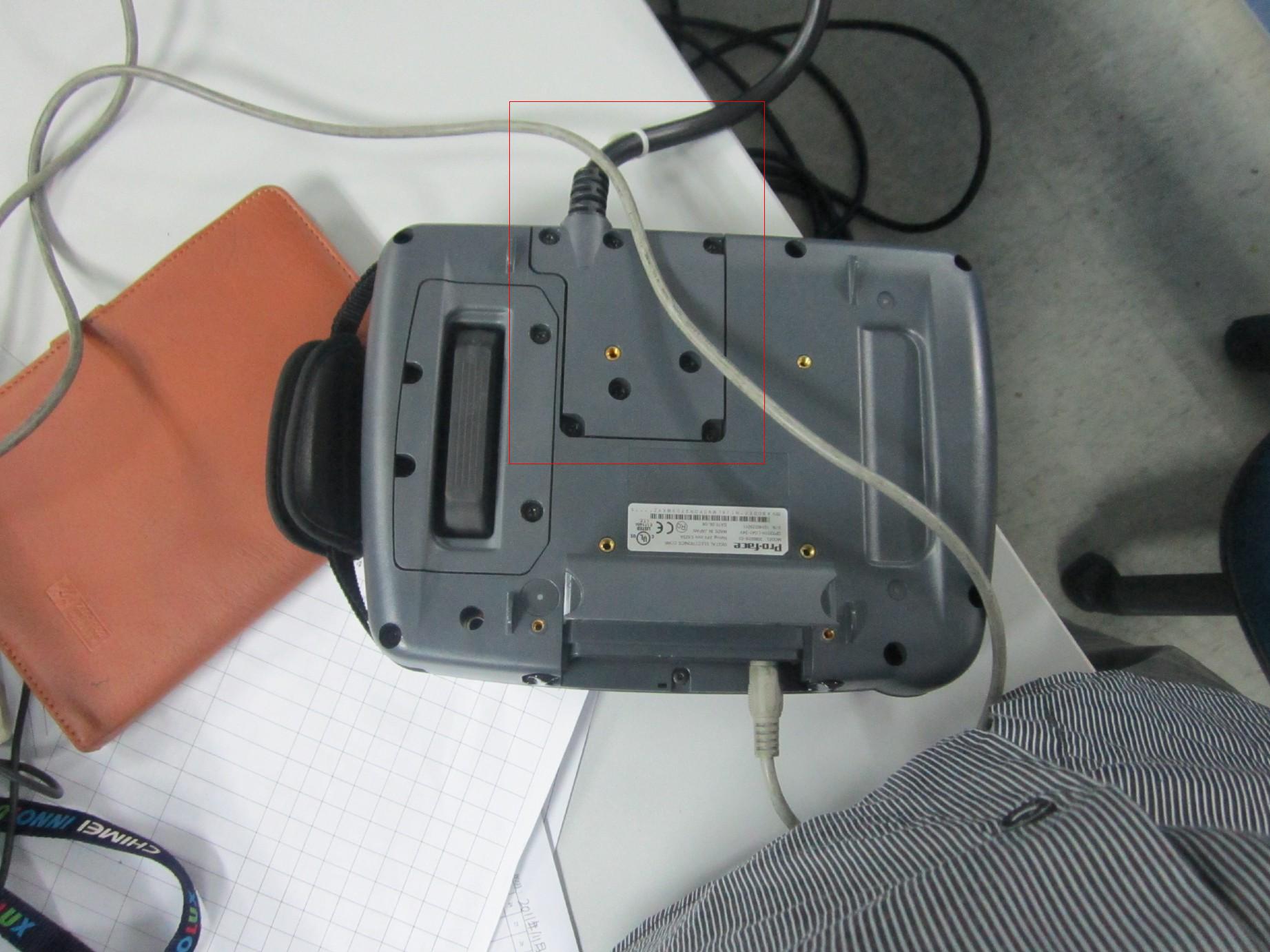

圖中方框內的就是人機到PLC的通訊線及人機電源
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6493 個
工控威望: 7501 點
下載積分: 108066 分
在線時間: 4835(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看zyfzxh的 主題 / 回貼

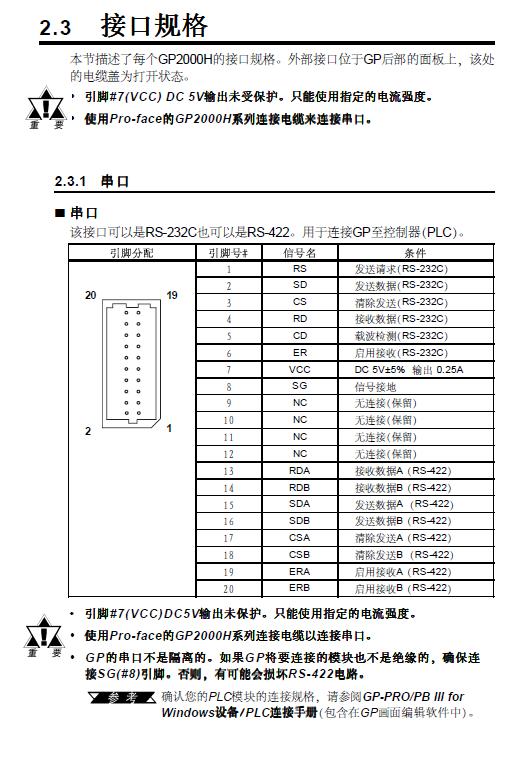

20樓  發表于: 2011-12-07 16:59
圖片：
引用
大哥,我拿到這個移動人機時就什麼都沒啊,
leixiaogang
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 159 點
下載積分: 496 分
在線時間: 36(小時)
注冊時間: 2011-11-16
最后登錄: 2021-05-12
查看leixiaogang的 主題 / 回貼
21樓  發表于: 2011-12-08 08:37
你的線是錯的，GP又 專門的下載線
xt5818
級別: 家園�？�
精華主題: 0
發帖數量: 390 個
工控威望: 556 點
下載積分: 9727 分
在線時間: 277(小時)
注冊時間: 2010-11-06
最后登錄: 2024-06-10
查看xt5818的 主題 / 回貼
22樓  發表于: 2011-12-08 10:55

本帖最近評分記錄：
  • 下載積分:-5(zyfzxh) 請勿發表無意義的帖子
    guiji031637
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 136 點
    下載積分: 631 分
    在線時間: 9(小時)
    注冊時間: 2011-08-03
    最后登錄: 2017-12-04
    查看guiji031637的 主題 / 回貼
    23樓  發表于: 2011-12-08 16:35
    圖片：
    圖片：

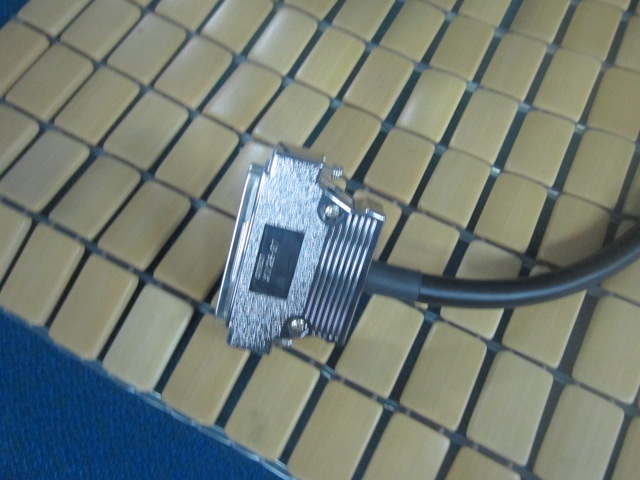

    移動人機另一端用的是的IO端子臺，怎么接線與FX系列PLC通訊
    • «
