電源板
今天居然頭暈了，測試程序時候把CPU224XP CN DC/DC/DC的工作電源接在220V上了，結果插頭上冒火，
此時才清醒過來，趕緊接上24V DC測試，已經太晚了，什么反應都沒有�，F(xiàn)在的任務是，我需要確定是不是
只壞了電源板，CPU板有沒有損壞，IO板有沒有損壞。所以我想把電源板卸載了，給控制部分板子直接上24V DC
電源進行測試，不知道哪兩個端子是給控制板子供電的端子？求助

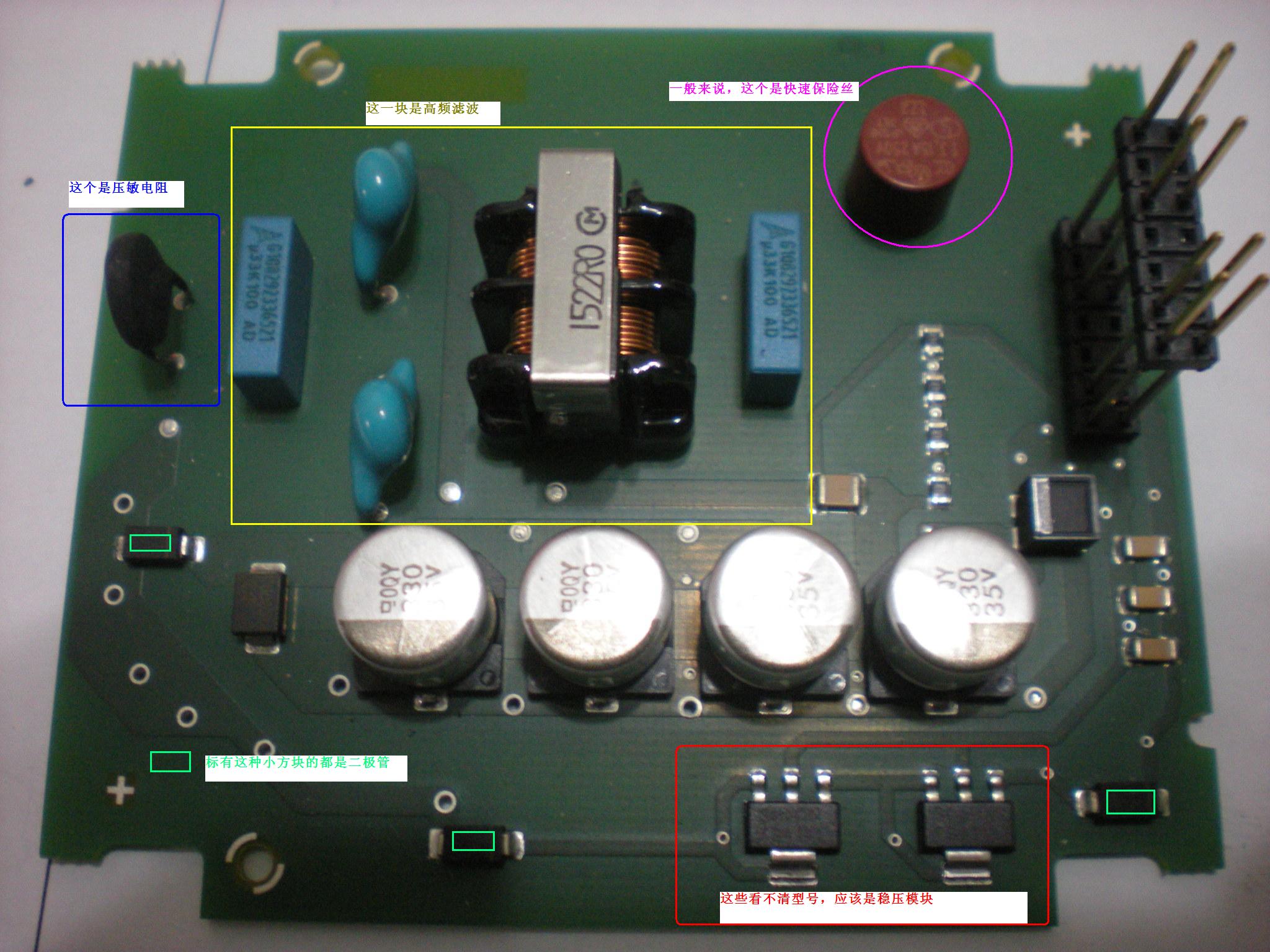

因?yàn)榭吹貌皇呛芮宄�，我所說的僅供參考

再次提醒一下：在確定這個電源板輸出電壓正確以前，絕對不要連接到CPU等其他電路板進行測試，以免故障擴大！�。�

實在不行，你把這板子上我說看不清楚型號的原件拍個大圖上來，最好能看清型號的，還有，板子反面也拍一個上來

大概明白了，這兩個小芯片是高速開關保護電路，用于過電流、過電壓、過載的保護。
電壓測量我標注在圖上了，凡是紅點的都應該在+24V 左右，哪個點沒有，就是前級原件壞了，
最終輸出就是24V，估計這兩個保護電路同時壞的可能性不大，如果是壞了一個，可以直接把
壞的那個短接，只用一級保護應急。如果是二極管壞了，可以找電流在1A左右的肖特基二極管
替換。

GOOD LUCK

我手頭沒有這個板子，我只是根據你的圖紙分析的，這個板子就是一個保護和濾波作用的板子，輸出也是24V，
看到圖上最右邊那個紅點了嗎？？你自己用萬用表測量一下，和他相連的就是輸出電壓的針腳了。

再次聲明，我沒有親自測量，我所說的僅供參考，哈哈！~！~

嘿，這樓主，沒動靜了啊？？結果怎么樣反饋一下�。�？
是不是不相信我的分析�。�？



我給你用箭頭標出來的是電源的流向，電源從那個保險進來，通過我箭頭標的方向給后面的板子供電，
這個板子就是起保護和濾波作用，其最終輸出就是24V，我已經給你分析的很明白了，奈何你不相信，
無奈了，等你最后弄明白了你就知道了！~！
這是我最后給你回復這個帖子，祝你好運吧
