樓主  發表于: 2012-06-26 15:27
 視頻里的是我單位的發泡設備，不知道它的傳動是靠什么，有高手知道的么，最好帶點原理和更多的資料

沒有齒輪，沒有鏈條，那個平臺是鋁合金的

http://www.56.com/u30/v_Njk1MjM1Mzk.html

http://v.youku.com/v_show/id_XNDIwMTE1ODMy.html

第一個不行就看第二個

設備造價360W，意大利進口

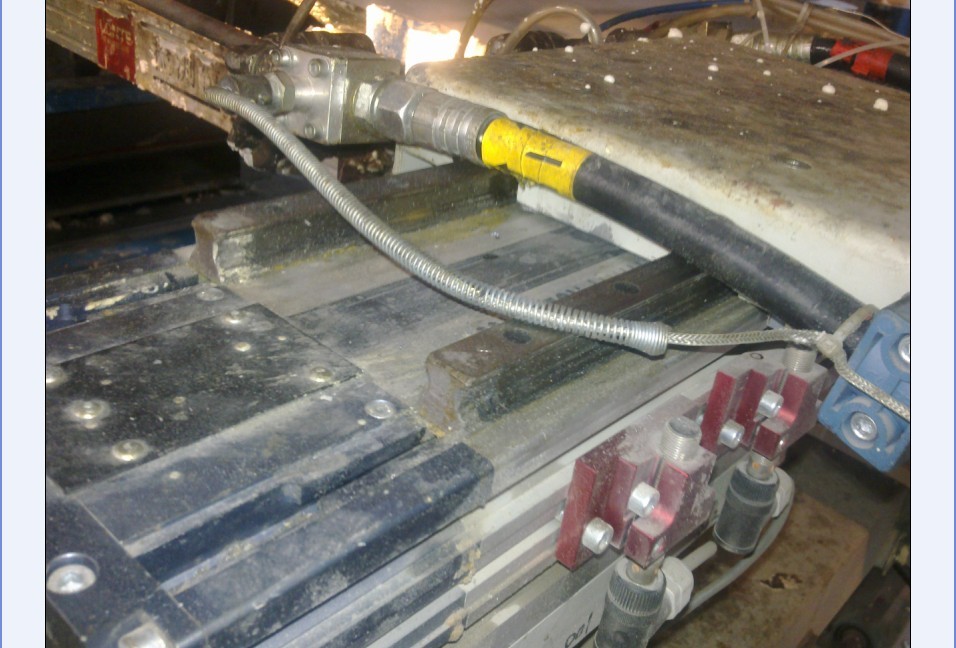

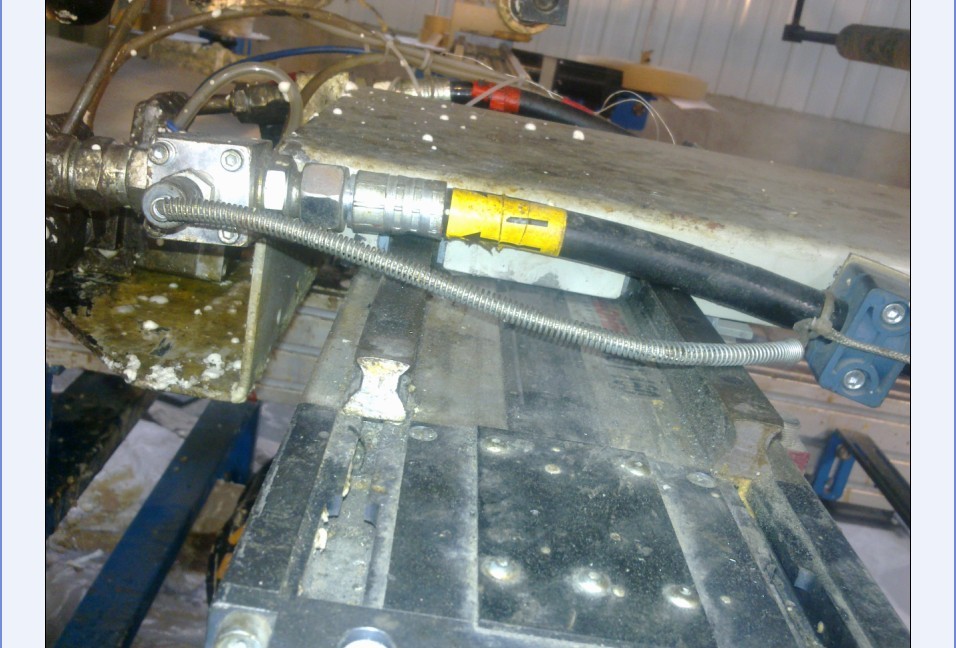

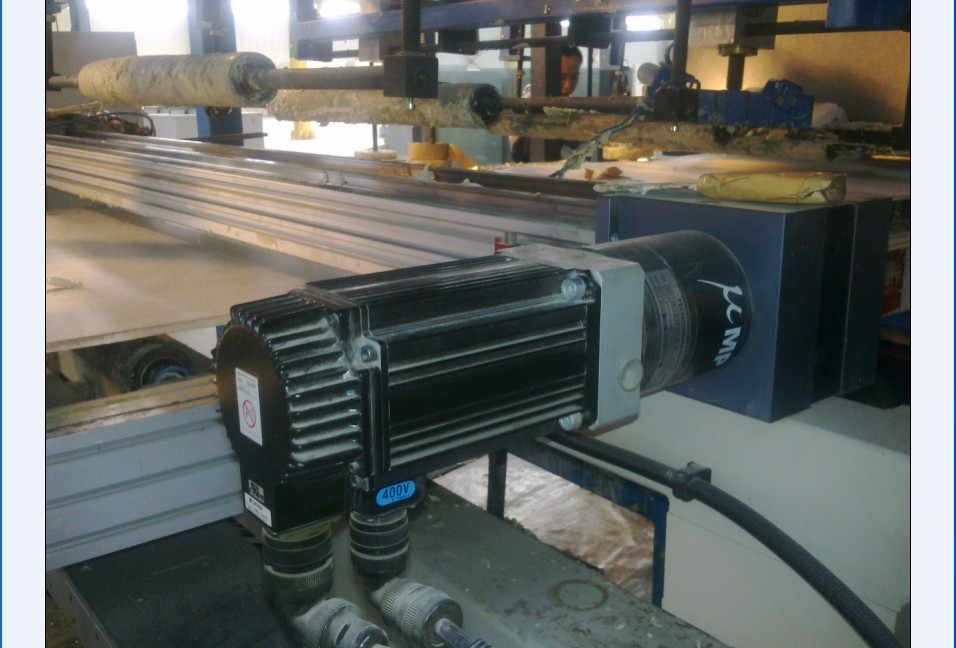

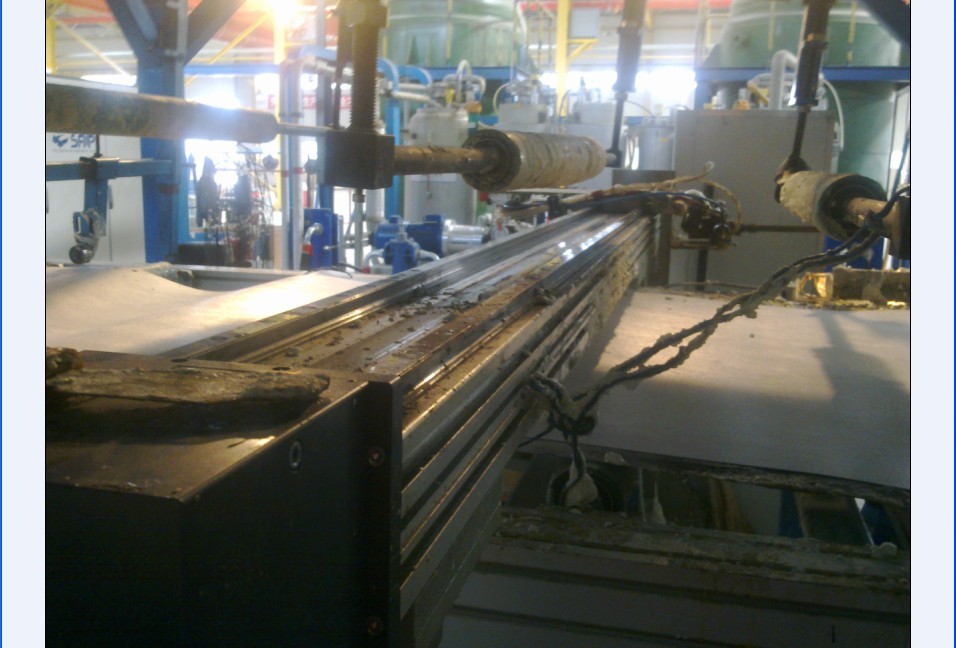

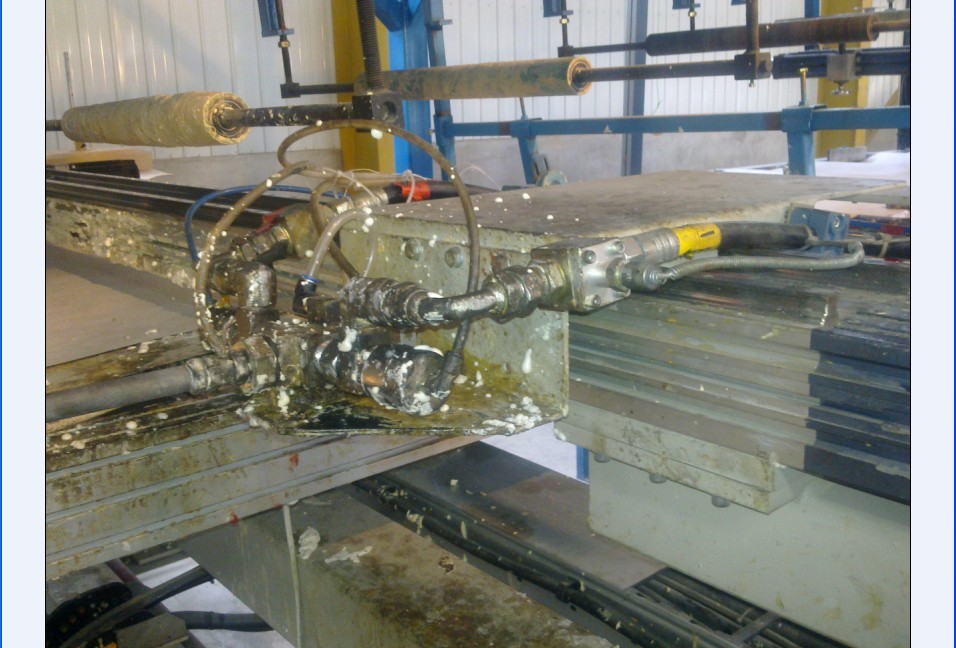

絕對不是氣動的，驅動方式是伺服電機，下面有幾個圖片，是我用手機照的，你們看下

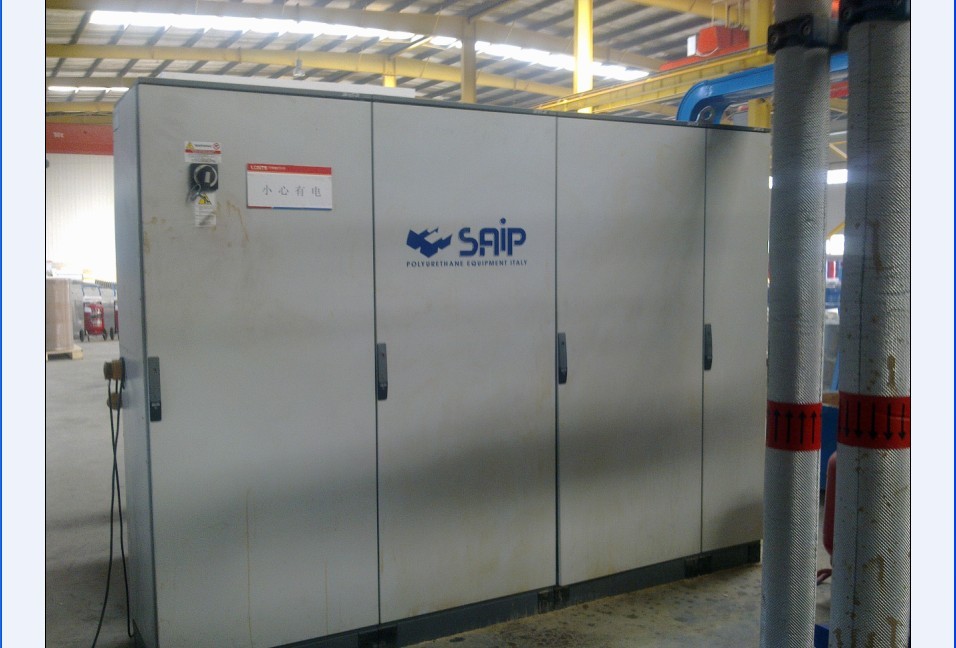

這個是配電柜

[ 此帖被lidanguofeng在2012-06-27 13:02重新編輯 ]
胡驕陽
級別: 工控俠客
精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 188(小時)
注冊時間: 2009-12-16
最后登錄: 2024-11-19
查看胡驕陽的 主題 / 回貼
1樓  發表于: 2012-07-01 22:13

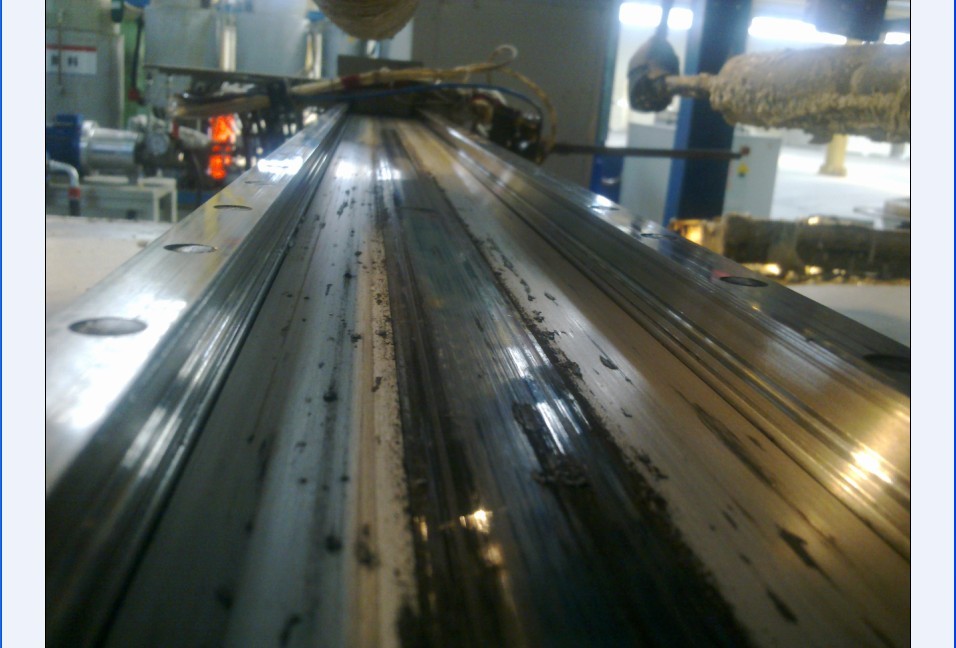

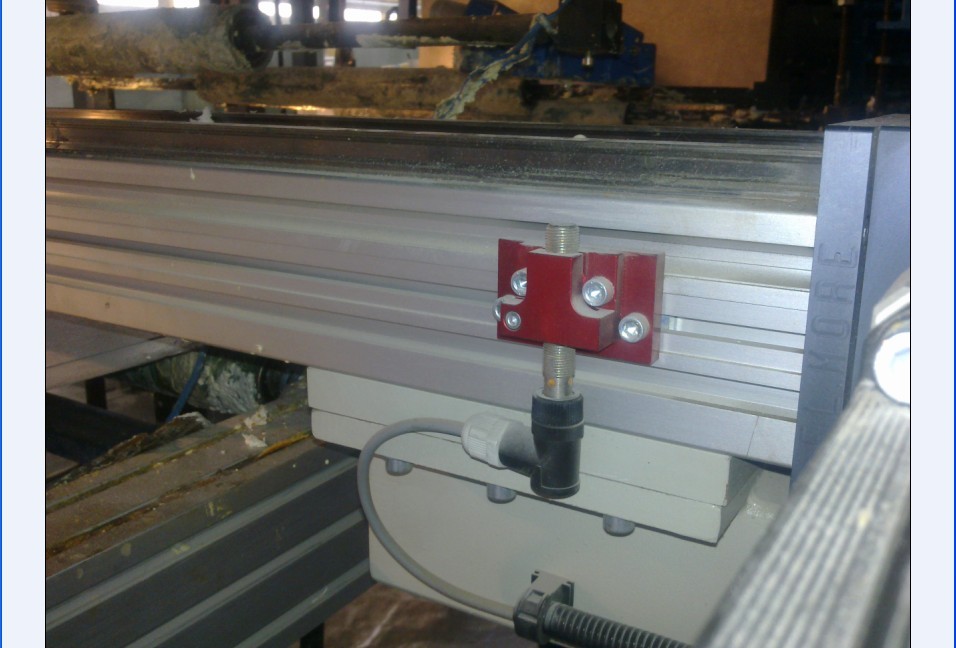

這個東西很常見的，就是伺服電機帶動一條同步帶做往復運動，兩邊紅色的那個是限位的近接開關，用來原點和限位用的，上面的是兩條直線滑軌，連接的機構就是從中間的那個亮亮的防塵罩伸出來連接在滑臺上的。樓主可以拆開看看。
樓主留言：
現在我是這么理解的，不過這個設備拆倒不怎么可能了，領導不能讓
