CPU224XPsi CN主機，外加一個壓力傳感器。輸出是4-20mA的。我看西門子網站上寫的這個主機不能直接接電流信號。要買模擬量模塊。而且用電阻轉成電壓信號，會因為電阻的發熱或者短路而采集的信號不準。是不是這樣的�，F(xiàn)在用CPU224XPsi CN讀取壓力傳感器的模擬量值，應該怎么弄。還有讀取的值存放在哪里的。知道的朋友介紹下，感激不盡。

現在又點不明白，壓力傳送器的量程是-0.1mpa---1mpa,輸入電壓是24v,輸出時4----20mA.。手冊上說，4mA對應數字6400,20mA對應數字32000，我現在加了個250歐姆的電阻轉換成0---5v的電壓信號。那么對應的數字是0----32000還是6400----32000。

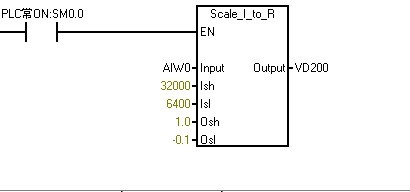

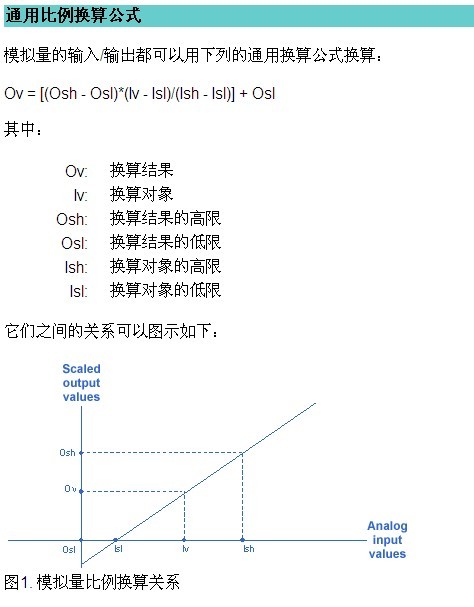

5樓說的我好像明白點了；現在我還請教下5樓和大家，對于模擬量讀取我用的是scaling庫，我對于里面幾個參數的設置不是太明白。對于指令中的INPUT:就是讀取的模擬量，也就是公式中的lv,output就是公式中的ov。lv和Ov分別代表什么意義。根據公式的描述，我還是看不明白。Ish對應的是不是就是32000，Isl是不是對應的就是6400，但是Osh和Osl分別對應的是什么，是我的壓力變送器的量程-0.1mPa----1mpa么？我的QQ是：350535096，手機是：15250461450，希望5樓和大家?guī)蛶托〉�。輸入和輸出分別代表什么

還想問下，對于Isl對應的最小值是6400，但是我的檢測值是4576，低于他的最小值。、

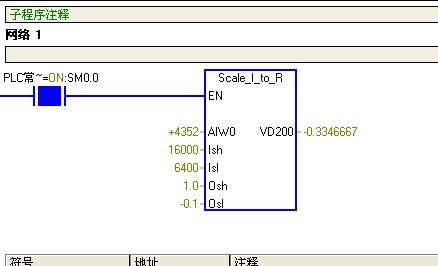

截圖給你們看 ，這樣求出來的值VD200是負值。但是我在CPU模擬量端子的兩端測量的電壓時1.3v.在1---5v之間。我的接線方式是這樣的。cpu模擬量端子是：B+  A+  M   V   I   M,    壓力變送器的出來就2根線，一個紅色，一根白色。我現在是吧24v電源的正極接壓力變送器的紅線，然后壓力變送器的白線接接CPU的A+端子，24V電源的負極接CPU的M端子M。然后再在A+  和M的兩端接個250的電阻（是4個1000歐姆并聯）的電阻。。打電話給西門子的人說CPU224XPsi的模擬量輸入是0--10V。對應的內部數據是0---32000.那么我并了個250的電阻不就是對應的事1---5V么，那么對應的是6400---16000.可是算出來的值是負值。

可是那測的值也不應該比6400小啊 。而且那個值和我并的電阻的阻值有很大關系，阻值大，測得值就大。那現在就有個問題了，輸入的電壓值是可變的。這個怎么計算哦

不是的啊 。我吧變送器放在我們找一個正常的大氣壓下，測得的值是那么多。 比如哦 ，模擬量端子只接受0---10V的電壓，對應的數值是0----32000，那么我在設置Ish，Isl的時候 是不是Ish對應32000，Isl對應0是死的，不隨外部輸入電壓范圍的改變而改變。是不是這樣的。
