apper
級別: 論壇先鋒
精華主題: 0
發帖數量: 54 個
工控威望: 1451 點
下載積分: 1496 分
在線時間: 22(小時)
注冊時間: 2011-06-13
最后登錄: 2018-10-13
查看apper的 主題 / 回貼
12樓  發表于: 2012-08-23 09:58
對，加一剎車最簡單的。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70387 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-10-31
查看wwcwwc的 主題 / 回貼
13樓  發表于: 2012-08-23 10:37
加剎車固然可以，但是給安裝帶來麻煩。我的理解，將原交流接觸器的線圈回路該為定時器線圈，最用定時器觸點撥接接觸器線圈，調整好適當?shù)难訒r(shí)時間。
wanglong
級別: 略有小成
精華主題: 0
發帖數量: 307 個
工控威望: 414 點
下載積分: 1532 分
在線時間: 407(小時)
注冊時間: 2008-04-20
最后登錄: 2023-10-24
查看wanglong的 主題 / 回貼
14樓  發表于: 2012-08-23 11:01
加剎車好了
luyan9898
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 119 點
下載積分: 581 分
在線時間: 2(小時)
注冊時間: 2012-08-22
最后登錄: 2023-12-28
查看luyan9898的 主題 / 回貼
15樓  發表于: 2012-08-23 12:38
不是有剎車這東東么？
tanqinglei
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的 主題 / 回貼
16樓  發表于: 2012-08-23 21:51
15樓老師發的圖能實現嗎，我看著怎么實現不了啊老師
小磊
linxianqiang
級別: 家園�？�
精華主題: 0
發帖數量: 113 個
工控威望: 843 點
下載積分: 3470 分
在線時間: 97(小時)
注冊時間: 2012-05-14
最后登錄: 2023-05-15
查看linxianqiang的 主題 / 回貼
17樓  發表于: 2012-08-23 22:08
改用變頻吧，電磁調速現在已經很少很少人用了
tanqinglei
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的 主題 / 回貼
18樓  發表于: 2012-08-24 22:39
請問老師用一個時間繼電器能實現延時正反轉嗎
小磊
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 989 個
工控威望: 1145 點
下載積分: 18344 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-10-27
查看zsh340的 主題 / 回貼
19樓  發表于: 2012-08-24 22:44
這個不難，如果稍微懂點電力拖動的電工能輕松搞定。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
123888
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 191 點
下載積分: 570 分
在線時間: 38(小時)
注冊時間: 2008-05-26
最后登錄: 2024-10-17
查看123888的 主題 / 回貼
20樓  發表于: 2012-08-25 16:22
用一個時間繼電器可以實現正反轉延時開機，但要加個中間繼電器，中繼的作用是初次開機不用延時。停止按鈕用一開一閉的，開路啟動時間繼電器，時間到了正反轉按鈕啟動才有效，用正反轉接觸器輔助觸點斷開時間繼電器線圈
tanqinglei
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的 主題 / 回貼
21樓  發表于: 2012-08-25 23:10
能給個圖嗎老師
小磊
panlq168
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 116 點
下載積分: 584 分
在線時間: 1(小時)
注冊時間: 2012-08-22
最后登錄: 2012-08-26
查看panlq168的 主題 / 回貼
22樓  發表于: 2012-08-26 03:23
市場上有一種正反轉控制器，可以設定轉換時間是多久，比如正轉運行10秒停0.5秒再反轉8秒如此反復循環，不知能否實線你的控制要求
悟無言
123888
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 191 點
下載積分: 570 分
在線時間: 38(小時)
注冊時間: 2008-05-26
最后登錄: 2024-10-17
查看123888的 主題 / 回貼
23樓  發表于: 2012-08-26 09:34

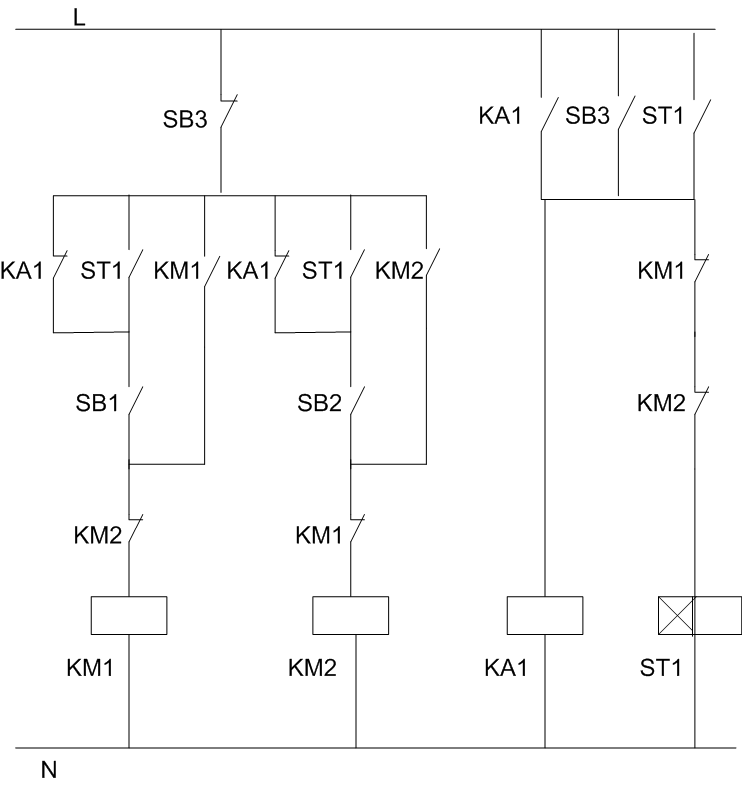

圖片：
看看這個圖
[ 此帖被123888在2012-08-26 09:40重新編輯 ]
