小弟編個小程序，要求接通 I0.4 后，Q0.0發出 500微妙為周期的脈沖，脈沖數由VD100中的數據決定，請問我這就算編完了么？
開機后，Q0.0至零，好像是關閉進程圖像寄存器
然后我這樣行么?

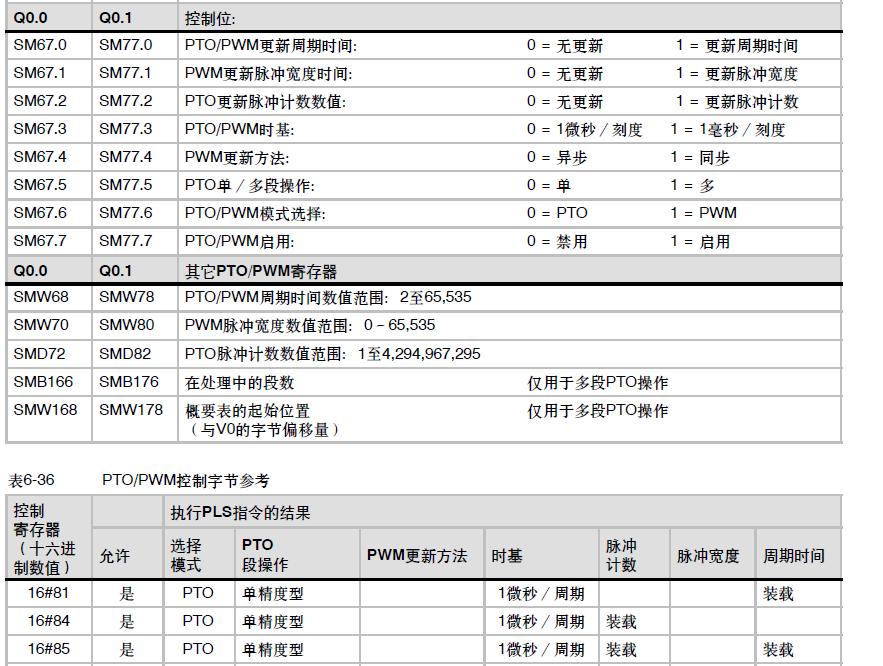

第一張 圖 是 主程序，第二張是SBR_0子程序 第三張是 PTO控制字節參考

  真心求教阿，很簡單的一個程序

引用

引用第5樓xuyifu于2013-08-13 09:43發表的  :
用上升沿接通PLS

嗯，謝謝老師的回答，我還有幾個疑問，望您能解答：
第一，您的程序，用的中斷，如果用子程序行不行；
第二，上升沿觸發PLS，那就是說不用保持住PLS前的通路？只要接通一次，Q0.1就會發送1000個脈沖數？直至1000個發送完？
第三，M0.2干什么用的，貌似您給我的程序里沒有體現出來。
第四，您用的Q0.1那個點，用的是PTO功能，我一直以為Q0.0才能控制PTO，Q0.1是控制PWM的，我理解錯了，那兩個點都能實用PTO和PWN是么？
第五，如果按了上升，不按停止不能按下降是么，即使脈沖已經發完了？

參考5樓的程序，自己編了個上升，下降，回原位，停止的程序，沒用子程序和中斷，有什么問題么？

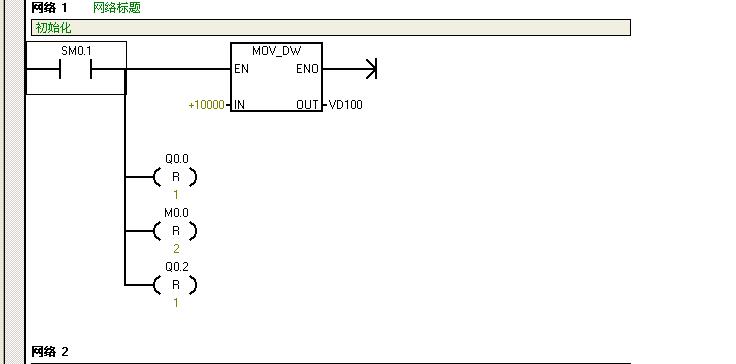

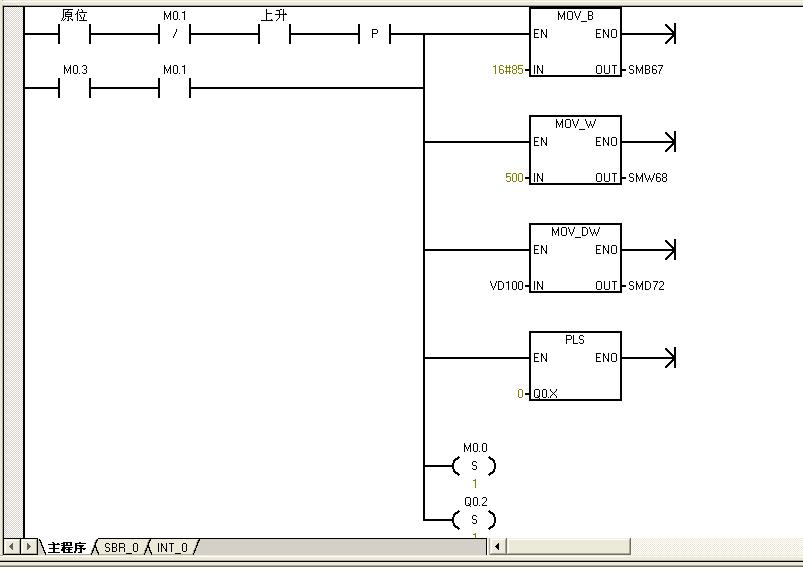

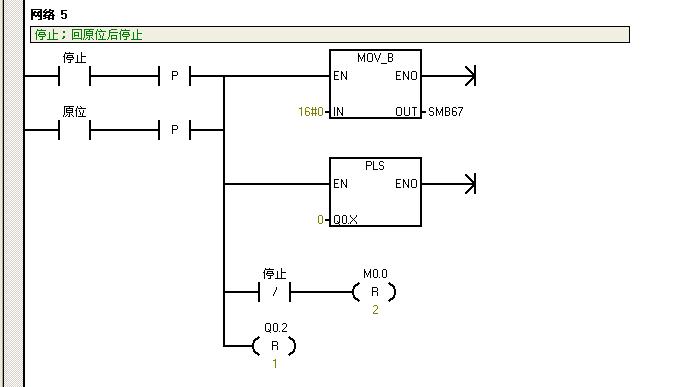

看來發程序沒人看阿，程序截圖來啦～～～～程序哪里有問題望指出，謝謝了
沒有用中斷或子程序

引用

引用第13樓sanlihu于2013-08-19 17:59發表的  :

我也是新手。我看程序能執行樓主的功能要求。樓主可以周期設長些，脈沖數設少些，上機試一下。觀察Q0.0的變化。我簡單試一下，中。

3樓已經指出不對了，我那個程序里的VD100的數，每個掃描周期都變?yōu)?000了，所以變成是發不完的脈沖了，而且沒有設定方向

引用

引用第14樓xcaq123于2013-08-20 08:55發表的  :
有現成的定位功能塊為啥不用，

在此請教一個問題，我要設計的程序，發出的脈沖數是由VD100里的數據決定的，就是我這個設備要加工好幾種型號的模具，大小不一樣，電機運動的位移就不一樣，這樣是不是就加不了限位開關了，只能加個原位開關？使用那個庫的話，，我只用一個回原位的那個功能可以么
