wcsnf609
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 142 點
下載積分: 1177 分
在線時間: 26(小時)
注冊時間: 2013-09-07
最后登錄: 2016-11-06
查看wcsnf609的 主題 / 回貼
108樓  發表于: 2013-10-15 09:04
我對題目的理解是:用砂輪的圓面磨工件,砂輪的厚度不小于工件的厚度,可以理解為工件是片狀的。如果是這樣的,從幾何的角度話這個題目并不難。這個加工應該使用冷卻液吧?
358273433
級別: 家園常客
精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2024-12-04
查看358273433的 主題 / 回貼
109樓  發表于: 2013-10-15 10:29
樓上理解正確,只不過沒用冷卻液
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 593(小時)
注冊時間: 2010-08-06
最后登錄: 2024-12-15
查看戇獅的 主題 / 回貼
110樓  發表于: 2013-10-15 12:26
我也是在廣州的,待我弄出來先,弄不出就算了

110樓理解是對的,那比我想的要簡單些
為什么要磨幾圈,這樣不是磨一圈就出來了?
我以為夾緊方向除了角度轉動還有螺距進給,用砂輪的邊去磨出任意長度的產品

多邊形的算法已經研究出來了
橢圓真的比較麻煩,還在找突破口,理頭緒
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
wcsnf609
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 142 點
下載積分: 1177 分
在線時間: 26(小時)
注冊時間: 2013-09-07
最后登錄: 2016-11-06
查看wcsnf609的 主題 / 回貼
111樓  發表于: 2013-10-15 12:40
引用
引用第112樓戇獅于2013-10-15 12:26發表的  :
我也是在廣州的,待我弄出來先,弄不出就算了

110樓理解是對的,那比我想的要簡單些
為什么要磨幾圈,這樣不是磨一圈就出來了?
我以為夾緊方向除了角度轉動還有螺距進給,用砂輪的邊去磨出任意長度的產品
.......

一圈可能不行,進給量不能太大。
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 593(小時)
注冊時間: 2010-08-06
最后登錄: 2024-12-15
查看戇獅的 主題 / 回貼
112樓  發表于: 2013-10-15 15:10
進給量看是給角度A還是給X軸。給角度A,進給量足夠小,速度足夠小,是可以一次磨成,這樣砂輪有時磨削接觸面比較大,但加工尺寸比較準。進給量給X軸,那就是從外往內磨,這樣可以多次磨削外圍,最后還是要做一次角度精磨
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
358273433
級別: 家園?
精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2024-12-04
查看358273433的 主題 / 回貼
113樓  發表于: 2013-10-15 16:33
戇獅:有空來我廠看一下。謝謝!
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
114樓  發表于: 2013-10-15 16:46

(沈陽)承接非標自動化設計,調試及改造;各種通信控制;伺服調試,定位同步控制及專機制造。手機&微信同步(來訪注明家園):18680531562 。
zq11111
級別: 家園?
精華主題: 0
發帖數量: 457 個
工控威望: 511 點
下載積分: 4350 分
在線時間: 205(小時)
注冊時間: 2010-03-08
最后登錄: 2024-12-20
查看zq11111的 主題 / 回貼
115樓  發表于: 2013-10-15 21:07
長見識學習了
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 593(小時)
注冊時間: 2010-08-06
最后登錄: 2024-12-15
查看戇獅的 主題 / 回貼
116樓  發表于: 2013-10-15 21:26
引用
引用第81樓noleo_1024于2013-10-12 11:17發表的  :

________________________________________________
         再一次借助大神的回復,以下是鄙人在砂輪做橢圓工件滑臺與工件轉角的關系式,有興趣的請?jiān)敻郊?br />鄙人菜鳥一只,歡迎給予批評和指正~!

1、角度AF就已經錯了,正確的角度是AOF
2、A是長徑,B是短徑,B怎么會在A的右邊
3、切線的斜率怎么會是K=Y(jié)/X,橢圓的切線斜率 上網找一下公式吧
4、切線的斜率怎么變成EF的斜率了
5、后面的沒必要說了
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
戇獅
廣州三能:自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 593(小時)
注冊時間: 2010-08-06
最后登錄: 2024-12-15
查看戇獅的 主題 / 回貼
117樓  發表于: 2013-10-15 21:32
圖片:

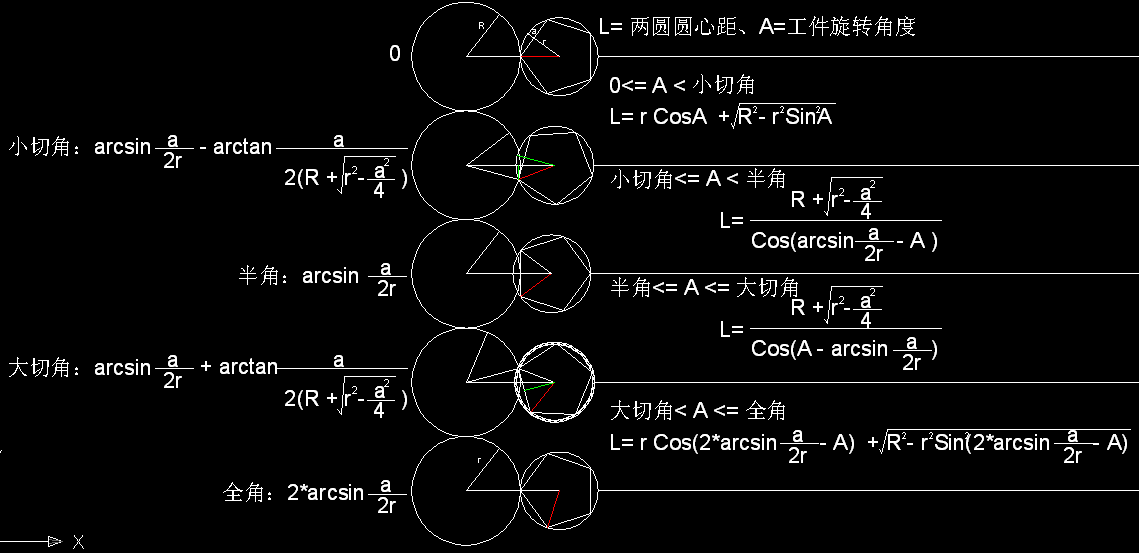

多邊形算法

單個產品加工不考慮砂輪損耗變化,
如果要求控制砂輪線速的,可以大概按經驗設定砂輪每磨1000米的磨損厚度,通過砂輪轉速、直徑計算周長、接觸磨削加工時間換算得到砂輪的直徑損耗量,更換產品時實時刷新砂輪半徑R
如果不控制砂輪線速,就像這個案例:砂輪轉速不變,線速隨直徑減小而減小,那么按經驗直接設定單個產品的砂輪直徑損耗量即可
加工生產時,可以用卡尺多次測量砂輪直徑修正損耗量經驗值即可

加工要求更高的,有些機床是這么做:每次加工前修整砂輪,系統計算修整量實時計算
[ 此帖被戇獅在2013-10-16 08:59重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(358273433) 真誠感謝!
  • 廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發,全實操自動化培訓
    zsh340
    zsh340
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 992 個
    工控威望: 1148 點
    下載積分: 18350 分
    在線時間: 273(小時)
    注冊時間: 2009-05-29
    最后登錄: 2024-12-22
    查看zsh340的 主題 / 回貼
    118樓  發表于: 2013-10-15 21:36
    必須要運動控制才行,用PLC搞太復雜了。
    相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
    zq11111
    級別: 家園?
    精華主題: 0
    發帖數量: 457 個
    工控威望: 511 點
    下載積分: 4350 分
    在線時間: 205(小時)
    注冊時間: 2010-03-08
    最后登錄: 2024-12-20
    查看zq11111的 主題 / 回貼
    119樓  發表于: 2013-10-15 21:40
    圖片:

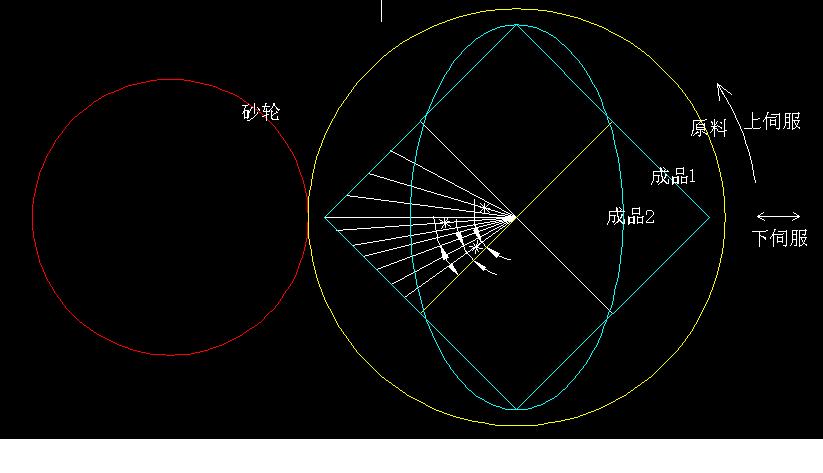

    我的理解不知道對不
