24樓  發表于: 2013-11-30 23:00
看一下模塊型號
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1189 個
工控威望: 1734 點
下載積分: 7546 分
在線時間: 577(小時)
注冊時間: 2012-08-31
最后登錄: 2024-11-02
查看sanlihu的 主題 / 回貼
25樓  發表于: 2013-12-01 11:03

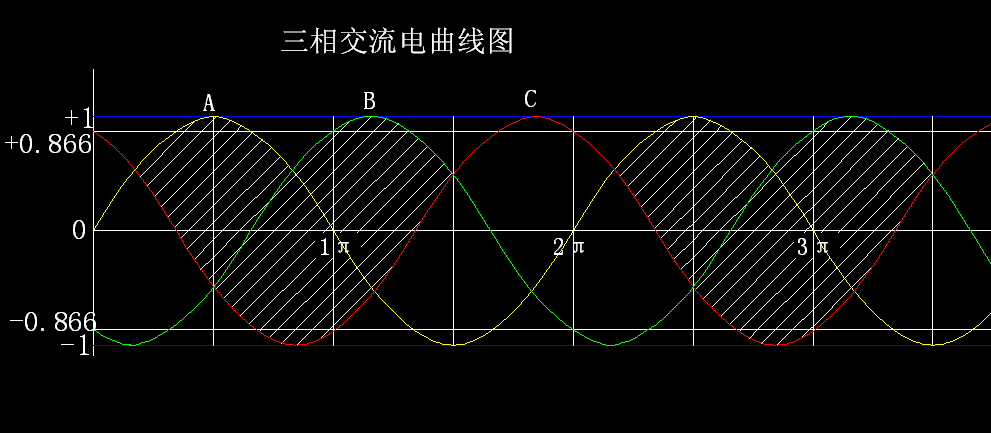

圖片：
引用
引用第17樓sanlihu于2013-11-30 14:55發表的  :
調節電爐功率吧。

可控硅耐壓較高，不易擊穿，防萬一擊穿可加快熔在AB兩相。
本例節能談不上，只能提高電爐功率。如圖示AB全通
吉圓電氣 QQ751673698
lgs
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 114 點
下載積分: 36606 分
在線時間: 89(小時)
注冊時間: 2010-12-06
最后登錄: 2024-10-22
查看lgs的 主題 / 回貼
26樓  發表于: 2013-12-02 10:16
SCR是可以這樣做的
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
27樓  發表于: 2013-12-02 10:20
可控硅模組吧
wananjushi
tanshuozhe
級別: 略有小成
精華主題: 2 篇
發帖數量: 243 個
工控威望: 418 點
下載積分: 1138 分
在線時間: 82(小時)
注冊時間: 2007-12-19
最后登錄: 2023-02-06
查看tanshuozhe的 主題 / 回貼
28樓  發表于: 2013-12-08 21:03
都整成直流了還短路什么？
[url=http://ip.ipwind.cn][img]http://ip.ipwind.cn/msn.png[/img][/url]
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
29樓  發表于: 2013-12-09 15:35
我很費解為什么樓主一定認為AB之間會短路。既然對方說AB經過模塊出來的是直流電。那么模塊是整流模塊無誤了。你有見過整流模塊輸入端短路的么？我也同意這個設計應該是調溫用的，有兩檔，小檔位就是AB只開一相，大檔位就是AB全開。
樓主留言：
那我就很不明白  那怎么和C相工作？ 一邊是直流  一邊是交流？
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-09-29
查看路在何方的 主題 / 回貼
30樓  發表于: 2013-12-09 23:40
只能說這個繪圖員不夠?qū)I(yè)呀。好好地模塊背畫成這樣。
樓主留言：
呵呵  隨便畫的~！
yql7720cn
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 119 點
下載積分: 480 分
在線時間: 9(小時)
注冊時間: 2013-12-10
最后登錄: 2017-06-19
查看yql7720cn的 主題 / 回貼
31樓  發表于: 2013-12-10 03:17
如果那兩個模塊是2極管的話AB是不會短路的，2極管單向?qū)щ娞攸c(diǎn)決定，電流只會從A流向c，B流向c。AB不通電流。所以AB不短路的，A和B之間是串聯了2個二極管的，A，B都接二極管的正極，電流只流從二極管正極流進負極流出的。反過來電流從負極流進是斷路的，不會流到正極。而c相接的是2極管負極。c不會有電流流向A，B。
樓主留言：
問題是AB相輸出端是連在一起的！那和C相呢？
[ 此帖被yql7720cn在2013-12-14 13:07重新編輯 ]
周二娃
誠信做人，踏實做事。
級別: 探索解密
精華主題: 0
發帖數量: 84 個
工控威望: 171 點
下載積分: 612 分
在線時間: 103(小時)
注冊時間: 2012-06-19
最后登錄: 2024-01-10
查看周二娃的 主題 / 回貼
32樓  發表于: 2013-12-12 14:58
模塊有可能是可控硅 智能調溫系統
13540657457
何工控學
勵志竭精
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13667 分
在線時間: 501(小時)
注冊時間: 2012-10-26
最后登錄: 2024-11-01
查看何工控學的 主題 / 回貼
33樓  發表于: 2013-12-12 15:15
圖片：

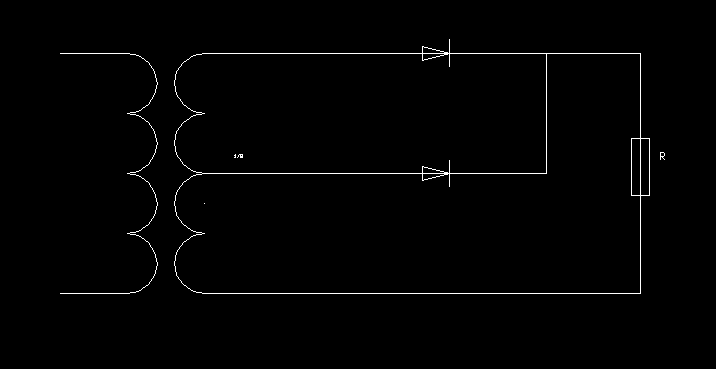

全橋半波整流電路，
何工控學
勵志竭精
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13667 分
在線時間: 501(小時)
注冊時間: 2012-10-26
最后登錄: 2024-11-01
查看何工控學的 主題 / 回貼
34樓  發表于: 2013-12-12 15:21
加熱行業中一般是可控硅控溫電路主電路，見不到實物不好說呀
a271156864
級別: 家園�？�
精華主題: 0
發帖數量: 664 個
工控威望: 700 點
下載積分: 22438 分
在線時間: 680(小時)
注冊時間: 2008-04-28
最后登錄: 2019-12-16
查看a271156864的 主題 / 回貼
35樓  發表于: 2013-12-12 16:38
對的 只是對加熱有用
