樓主  發表于: 2016-10-28 11:15
電梯門通過一直流電動機改變轉向來控制門和關,開門結束和關門結束各有行程開關檢測。每層的平層信號用行程開關

檢測,附有電梯內選層按鈕,每層外部附有選擇上升或下降按鈕啟對應指示燈,基本與真實電梯運行類似。
控制要求如下:
(1)開始時,電梯處于任意一層;

(2)當有外呼電梯信號到來時,轎廂響應該呼梯信號,到達該樓層時,轎廂停止運行,轎廂門打開,再延時3S后自動

門關門;

(3)當有內戶電梯信號到來時,轎廂響應該呼梯信號,到達該樓層時,轎廂停止運行,轎廂門打開,再延時3S后自動

門關閉;

(4)在電梯轎廂運行過程中,即轎廂上升(或下降)途中,任何反方向下降(或上升)的外呼信號均不響應,但如果

反方向反方向外呼電梯信號前方再無其他內、外呼梯信號時,則電梯響應呼梯信號。例如,電梯轎廂在一樓,將要運行

到三樓,在運行過程中可以響應二層向上的外呼梯信號,但不響應二層向下的外呼梯信號。當?shù)竭_(dá)三層時,如果四層沒

有任何外呼梯信號,則電梯可以響應三層向下的外呼梯信號。否則,電梯講繼續運行至四樓,然后向下運行響應三層向

下外呼梯信號;

(5)電梯具有最遠反向外呼梯功能。例如,電梯轎廂在一樓,而同時有二層向下呼梯,三層向下呼梯,四層向下呼梯

則電梯轎廂先去四樓響應四層向下外呼梯信號;

(6)電梯平層或運行時開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后,按開門按鈕轎廂開門,按關門

按鈕轎廂關門(不按關門按鈕,則轎廂過3S自動關閉)

(7)電梯必須在關門之后才能運行,利用指示燈顯示轎廂外呼信號,廂內指示信號和電梯到達信號。例如,電梯轎廂

在一樓,將要運行到四樓,在此過程中,在二層向上的外呼梯信號和二層向下的外呼梯信號。到達二層,向上的指示燈

滅,向下的指示燈則保持亮。
附件: 4層電梯.rar (4 K) 下載次數:996
網站提示: 請不要用迅雷下載附件,容易出錯
夢想就是即使遙遠,即使荒唐,依舊無法放棄的存在。
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2236 個
工控威望: 2469 點
下載積分: 11646 分
在線時間: 913(小時)
注冊時間: 2008-11-12
最后登錄: 2024-12-19
查看泰山之石的 主題 / 回貼
1樓  發表于: 2017-02-24 16:31
沒想到,沒想到。感謝樓主
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2236 個
工控威望: 2469 點
下載積分: 11646 分
在線時間: 913(小時)
注冊時間: 2008-11-12
最后登錄: 2024-12-19
查看泰山之石的 主題 / 回貼
2樓  發表于: 2017-07-11 17:55
乖乖,我怎么不能下載了?前幾天還好好的。
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2236 個
工控威望: 2469 點
下載積分: 11646 分
在線時間: 913(小時)
注冊時間: 2008-11-12
最后登錄: 2024-12-19
查看泰山之石的 主題 / 回貼
3樓  發表于: 2017-07-11 17:58

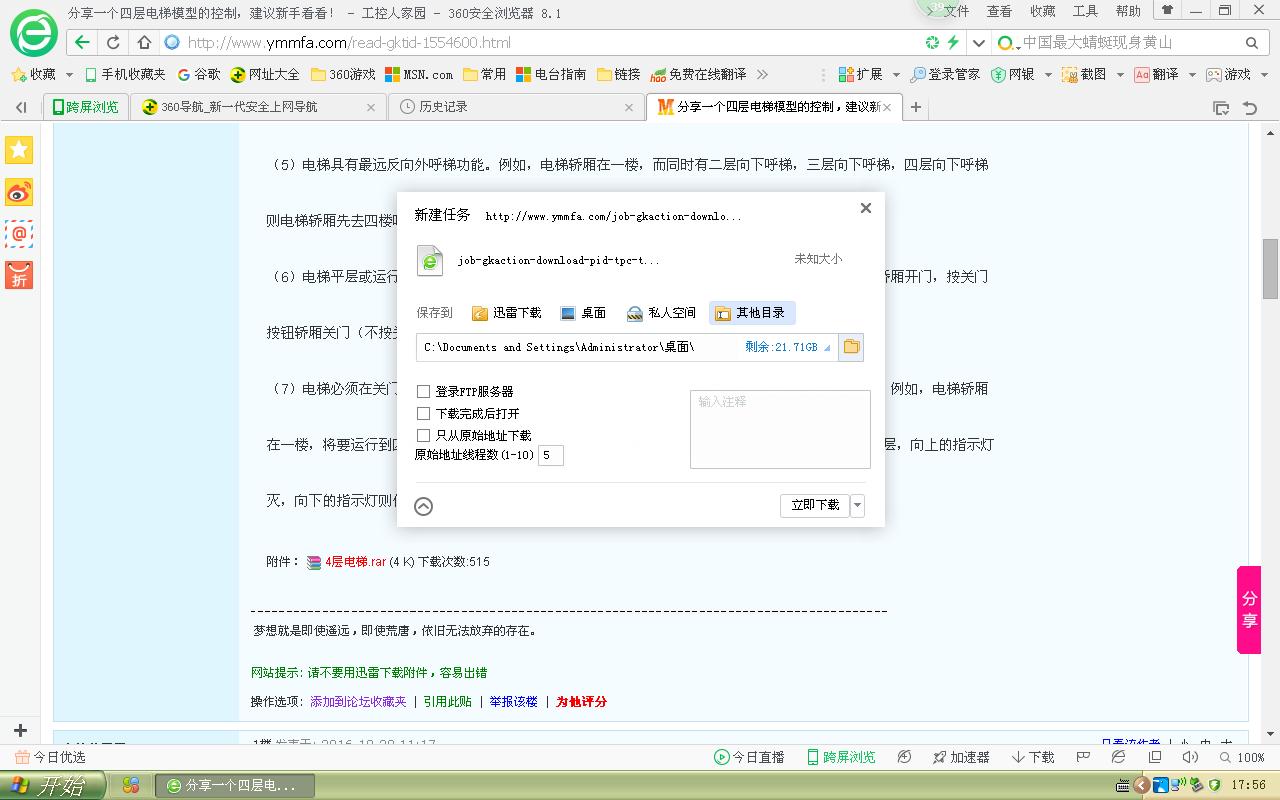

圖片:
是這個樣子,啥問題?
