樓主  發表于: 2017-05-12 20:33
圖片：

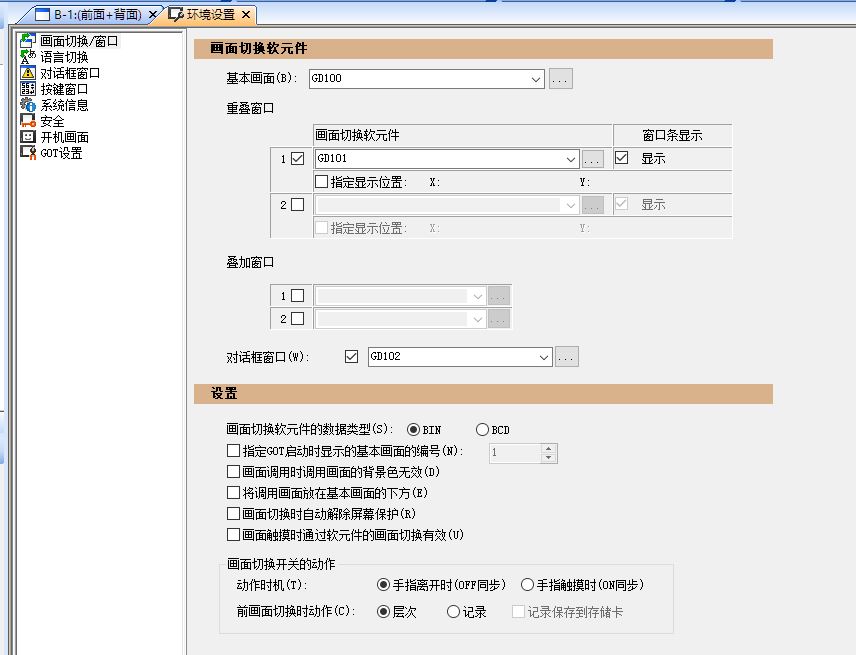

畫面切換軟元件到底是什么意思，畫面切換不都是靠按鈕來切換的么？
[ 此帖被機械增壓在2017-05-15 15:26重新編輯 ]
機械增壓
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 117 點
下載積分: 2113 分
在線時間: 33(小時)
注冊時間: 2017-05-07
最后登錄: 2017-06-10
查看機械增壓的 主題 / 回貼
1樓  發表于: 2017-05-13 09:13
引用
引用第1樓apei2014于2017-05-13 08:39發表的  :
畫面切換可以用按鈕，也可以直接定義一個軟件，然后給這個軟件賦值，如賦值10就直接跳轉到畫面10。
還分基本畫面和重疊畫面。

好的，謝謝你的解答，看完你的解答我理解一下，就是給每種類型的畫面設定一個軟元件，比如基本畫面為D100，然后程序里給D100賦值為10的時候，觸摸屏的畫面就直接切換到基本畫面10，如果這時候我要退出基本畫面10，但是D100還是10呢，畫面會怎么變化？
機械增壓
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 117 點
下載積分: 2113 分
在線時間: 33(小時)
注冊時間: 2017-05-07
最后登錄: 2017-06-10
查看機械增壓的 主題 / 回貼
2樓  發表于: 2017-05-13 16:01
圖片：
還有一個問題就是觸摸屏里的GD0   GD1D等軟元件是通過什么方式來控制的？
機械增壓
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 117 點
下載積分: 2113 分
在線時間: 33(小時)
注冊時間: 2017-05-07
最后登錄: 2017-06-10
查看機械增壓的 主題 / 回貼
3樓  發表于: 2017-05-13 21:24
引用
引用第5樓yzc169于2017-05-13 20:44發表的  :
應該和普通軟元件使用差不多吧？

應該不是吧，GD0也不是PLC里面的軟元件啊
機械增壓
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 117 點
下載積分: 2113 分
在線時間: 33(小時)
注冊時間: 2017-05-07
最后登錄: 2017-06-10
查看機械增壓的 主題 / 回貼
4樓  發表于: 2017-05-14 10:37
圖片：
引用
引用第8樓fx鄉村電工于2017-05-14 08:06發表的  :
我也剛下載三菱觸摸屏軟件，大家一起學習，這個你測試一下就是用來切換畫面

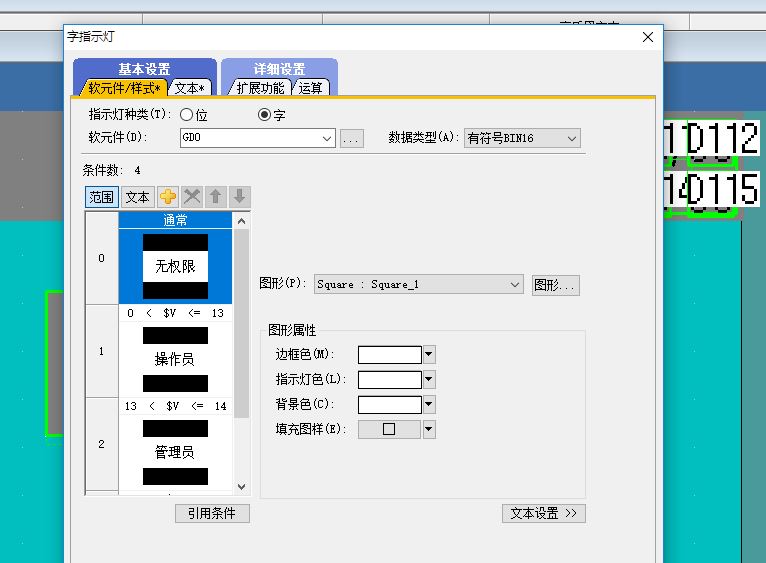

我的這個畫面里面有三級密碼，在不輸入密碼的時候顯示無權限，然后輸對哪一級的密碼就會顯示哪一級的權限，我的疑問是這個是怎么實現的。因?yàn)槲逸數氖敲艽a，比如說0000，怎么對應到各個SV然后再調出畫面，GD0又是干什么用的
機械增壓
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 117 點
下載積分: 2113 分
在線時間: 33(小時)
注冊時間: 2017-05-07
最后登錄: 2017-06-10
查看機械增壓的 主題 / 回貼
5樓  發表于: 2017-05-14 18:08
引用
引用第11樓wudilaolu007于2017-05-14 14:45發表的  :
PLC里邊編寫和觸屏相配合的程序，
比如說3級密碼問題，預先把二級密碼（如1234）存在D200里面，三級密碼（如4321）存在D300里，屏幕界面密碼輸入地址D100，畫面切換軟元件D1，三級密碼進入的畫面編號為13，二級密碼進入的畫面編號為12；
那么作兩個判斷程序[= D100 D200]------------[MOVP K12 D1]觸摸屏進入12畫面
[= D100 D300]------------[MOVP K13 D1]觸摸屏進入13畫面

謝謝解答，我明白了，還是要靈活運用畫面切換的字切換功能，謝謝
