樓主  發表于: 2017-06-23 21:36
圖片：
圖片：
第一次碰Q系列的，里面好多蒙蔽，請高手指點迷津，不勝感激。
BMOV W2E5 D3800 K20
銜接寄存器是干什么用的

MOV K1 U2\G1500   MOV U0C\G2617 D960
U2\G1500是什么意思，如果說U0C對應的事第12個功能模塊，那也太扯了吧，PLC設置里面根本沒添加第12個智能模塊。怎么理解�。�

BMOV D400 ZR6000Z12 K504

ZR6000Z12什么意思？

BMOV ZR5030 ZR5082 K15
文件寄存器具體用處是什么？請用過的高手指點下，謝謝

SW74.2，帶小數點的地址，什么意思？難道和歐姆龍的一樣嗎

DFRO H2 K900 D746 K1
緩沖存儲器每個代表什么意思？

G.INPUT U12 D5000 D5100 M2100這是什么意思
附件： 10#流水線程式20161205(原始).rar (213 K) 下載次數:120
網站提示: 請不要用迅雷下載附件，容易出錯
huajie117
只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 187 點
下載積分: 2516 分
在線時間: 39(小時)
注冊時間: 2013-09-23
最后登錄: 2024-07-24
查看huajie117的 主題 / 回貼
1樓  發表于: 2017-06-23 22:18
BMOV W2E5 D3800 K20   意思是  W2E5開始的20個(W2E5/W2E6......20個) 的值傳送到D3800開始的20個寄存器中(D3800,D3801。。。)。
MOV K1 U2\G1500  這個是地址為U2這個軸的第1500項的值，把1傳送到U2這個地址的第1500的寄存器中，1500好像是這個軸做原點。
  MOV U0C\G2617 D960    這個是地址為U0C的QD75中的第2617項的值 傳送到D960。  看你這個MOV的值是16位的。
本帖最近評分記錄：
  • 下載積分:+2(guochunyi) 熱心助人！
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    2樓  發表于: 2017-06-23 22:27
    圖片：
    U2\G1500
    U0C\G2617

    以上兩個都是定位模塊上的I/O分配地址，及模塊內的子地址。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    3樓  發表于: 2017-06-23 22:29
    圖片：
    你們的機臺應該是好6臺設備連接在一起的吧。
    這個是多臺設備上下游連線的開關。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    4樓  發表于: 2017-06-23 22:32
    你把你的人機程序也傳上來看看
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    5樓  發表于: 2017-06-26 20:47

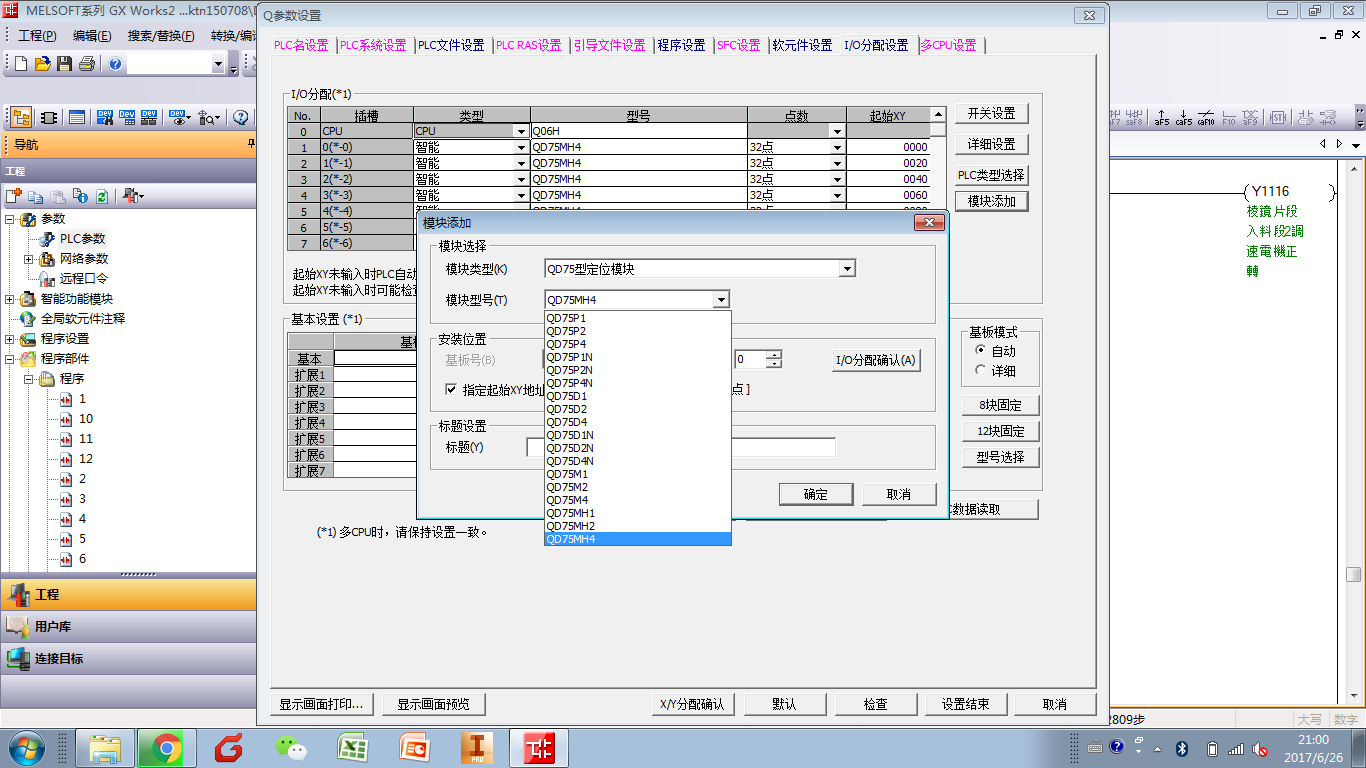

    圖片：
    引用
    引用第7樓chenhong于2017-06-24 13:11發表的  :


    私服和定位模塊如下，一個拖了26個私服軸，難道這26個對應的分別是U01--U26嗎


    兄弟，你看一下，你用到了。

    DQ77MS16   這個就可以帶16個軸。
    DQ75MH4   應該是4個軸，
    你算一下就知道了。

    你這臺設備使用了運動模塊。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    6樓  發表于: 2017-06-26 20:50
    引用
    引用第12樓chenhong于2017-06-24 20:33發表的  :


    你們使用的臺灣偉綸通的人機啊。
    、
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    7樓  發表于: 2017-06-26 21:02

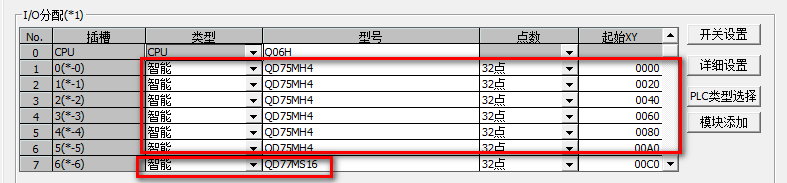

    圖片：
    你這臺設備可以帶40個軸呢！
    一個16軸的模塊，和6個4軸的模塊，共40個軸。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    8樓  發表于: 2017-06-27 08:57
    為什么你上傳的人機程序，我下載后，使用EB8000   或者  Easypro 都打不開。
    是我軟件的問題，還是你給的程序沒有壓縮好。

    引用
    引用第12樓chenhong于2017-06-24 20:33發表的  :
