請問各位大神 三菱Q03UDVCPU和威綸通MT8102IE以太網通訊 怎么設置啊，弄了幾天了都通訊不上，還煩請各位大俠多多指點��！先在此謝過了�。�！





我按照威綸通官方給的資料也試了好久 也是通訊不上 不知道是啥問題，還請大家?guī)臀铱纯捶治鲆幌率鞘裁磫?wèn)題，先謝謝了！��！    Mitsubishi_MELSEC_Q_L_Binary_Mode_Ethernet.pdf (309 K) 下载次数:405


我試過也不行啊

引用

引用第2樓uu.liu于2017-07-28 16:44發表的  :
看圖說話   這個多觸摸屏，單個觸摸屏遠端改成本機

請問這個里面具體要設定幾個呢，因?yàn)榭床坏较旅娴谋菊径丝谔?hào)和通信對象端口號？

引用

引用第5樓lin10663于2017-07-28 17:32發表的  :
兩個ip要不同
198.168.100.3
198.168.100.4

這個里面是不是要設對才行呢，現在就是不知道這個里面是怎么設定的？

試過了，因?yàn)槲椰F(xiàn)在用電腦下載程序就是用的以太網口，IP段都設定在一個段里面的，可就不連不上，現在弄不明白的就是PLC里面設定參數那個是不是設的不對，所以才連不上的。

引用

引用第9樓secgo于2017-07-28 19:15發表的  :
沒玩過，愛莫能助~

謝謝支持

引用

引用第2樓uu.liu于2017-07-28 16:44發表的  :
看圖說話   這個多觸摸屏，單個觸摸屏遠端改成本機

大俠 你好！請問你是怎么設置的呢，因?yàn)槲腋懔藥滋炝诉�是沒有能通訊上，還煩請你不惜賜教！謝謝了！

引用

引用第12樓蒲城風信子于2017-07-29 10:44發表的  :
這個也和你用的網線也有關系 ，要是那種交叉網線。沒有的話 搞個交換機

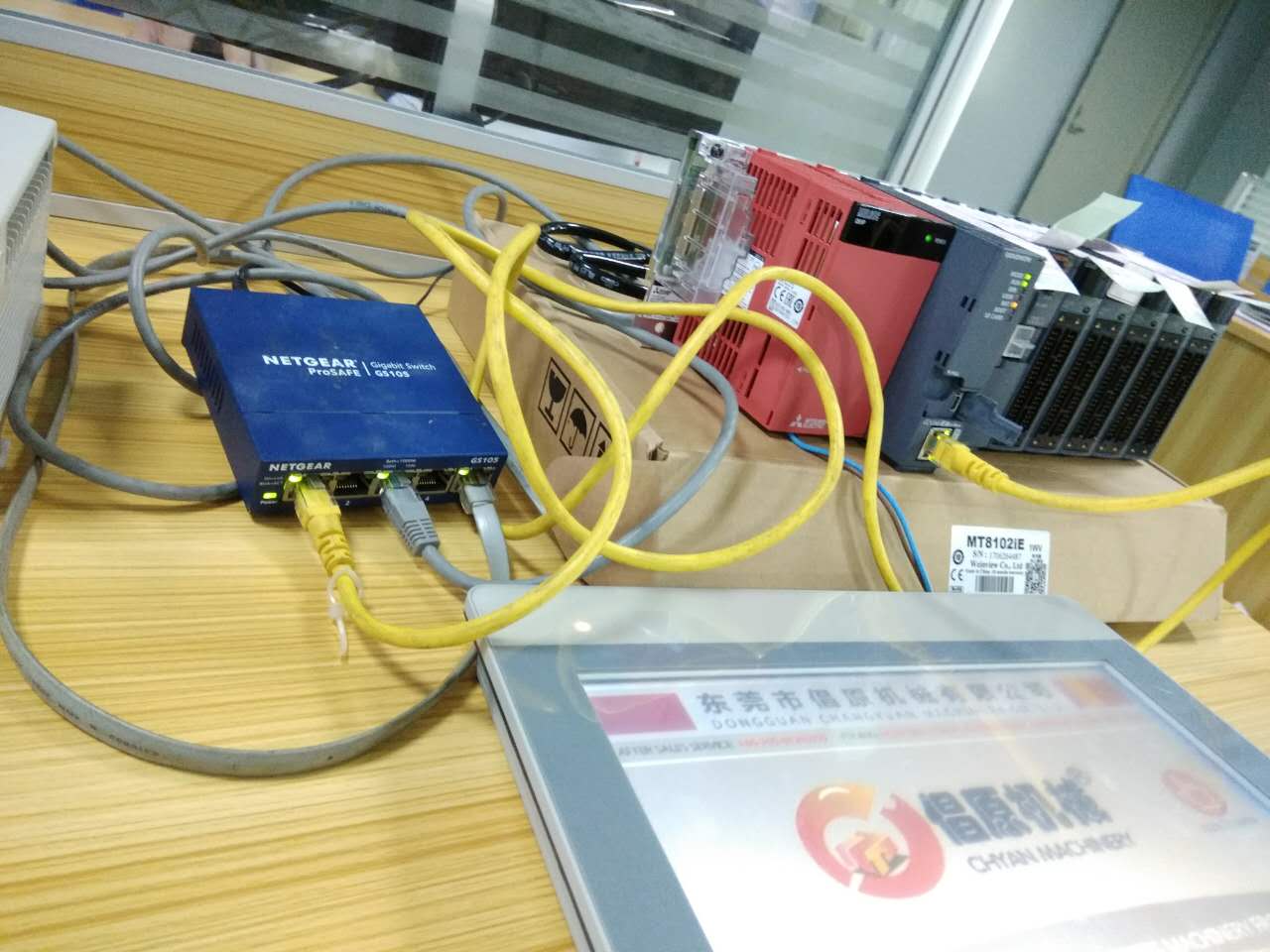

  用的就是交叉網線啊，而且也配了交換機的 ，我用電腦通過交換機都可以任意連接觸摸屏和PLC，但是PLC和觸摸屏就是連不上，還請大俠多多指點，在此謝過了！


引用

引用第14樓yuetianbing于2017-07-29 12:42發表的  :
plc  要設置mc協議，然后輸入你的hmi端口號，絕對可以通訊上，親測過

大俠 你好！


   我現在把這些都設定了，但是還是連不上PLC，不知道是那里設定錯了，還煩請大俠多多指點一下，在此謝過了�。�！

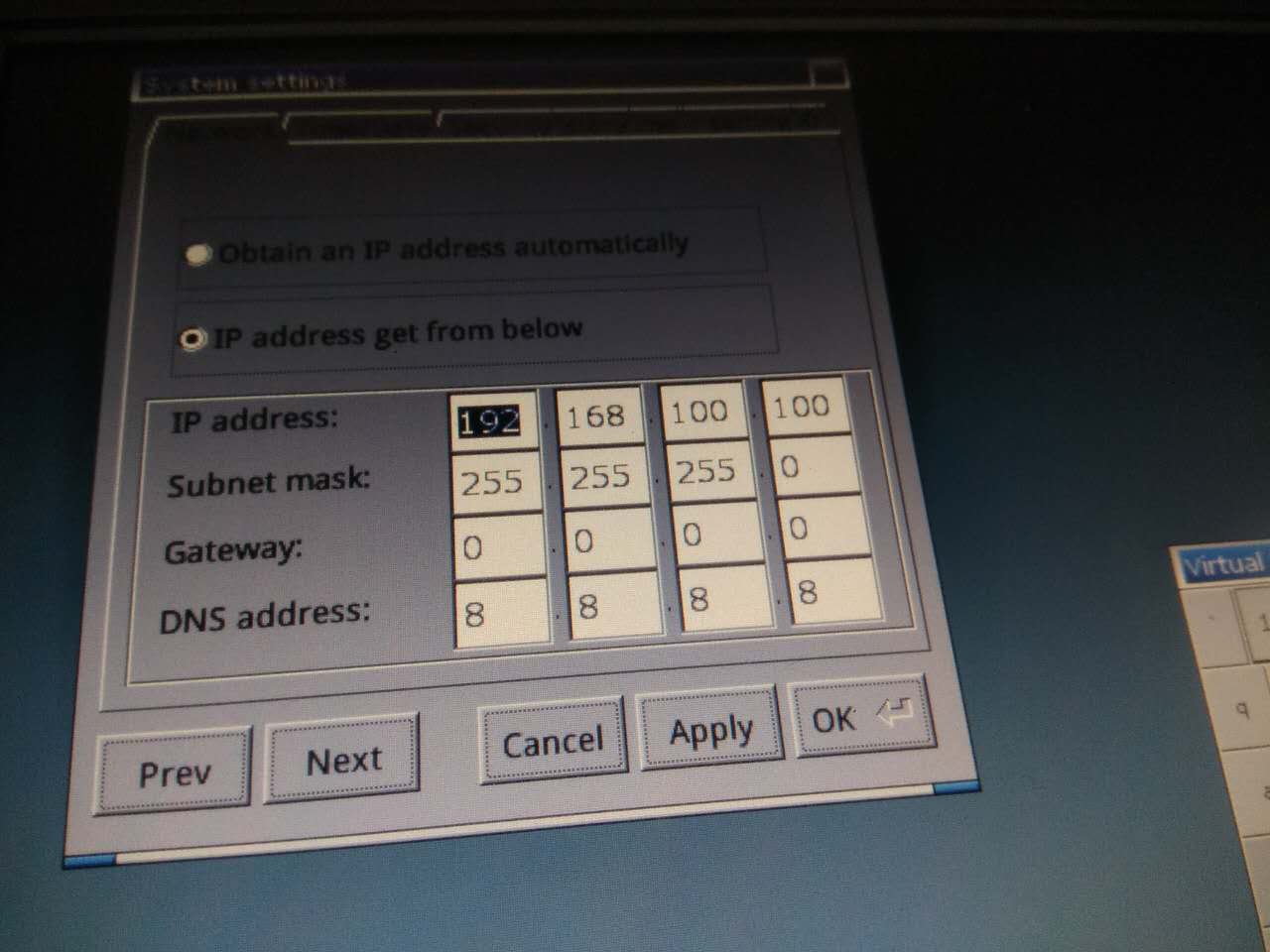

這個是觸摸屏設定的PLC地址，不知道是那里設錯了，就是連不上？？？

引用

引用第18樓wls1314于2017-07-29 16:02發表的  :
端口號要一致 PLC設1387 為什么屏設4999

那是我之前按手冊上面設定的，后面全都改成一個地址也不行�。�？？
