樓主  發表于: 2017-10-22 14:56

現在在研究上傳程序時這個編程口是怎么工作的。。。。。。

暫時猜想是，編程口可以同時兼容422和232協議。用于通信時是422協議。上傳程序是232。

正在印證中，有大神可以指教一下嗎？

想不懂的是，如果同時兼容這兩種協議的話，232的電平跟422的電平不一樣，接口不會燒嗎？
watter
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 115 點
下載積分: 675 分
在線時間: 10(小時)
注冊時間: 2017-04-19
最后登錄: 2022-01-19
查看watter的 主題 / 回貼
1樓  發表于: 2017-10-22 15:53
但是我試過用422協議去上傳程序到PLC，PLC提示說沒法通信的。用同一根，我卻試過用422通信成功的哦。那是什么原因通信失敗呢？
watter
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 115 點
下載積分: 675 分
在線時間: 10(小時)
注冊時間: 2017-04-19
最后登錄: 2022-01-19
查看watter的 主題 / 回貼
2樓  發表于: 2017-10-22 16:18
圖片：
我是用一個串口服務器將編程口轉成TCP網絡協議。串口服務器那是要選定與PLC之間的通信協議的。

首先我是選定422通信，然后用串口助手發送命令跟PLC通信。測試是成功的。串口助手收到的是06，表示成功的。

但是我同用樣的連接方式打開GX WORK2時，軟件就會提示說通信不成功，而且軟件上面寫的就是RS232C通信的哦。

因此我猜上傳程序到PLC時，應該不是用422通信協議。而是用232的

但我了解232跟422的電氣特性是不一樣的。電平都不一樣。所以很難理解。
watter
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 115 點
下載積分: 675 分
在線時間: 10(小時)
注冊時間: 2017-04-19
最后登錄: 2022-01-19
查看watter的 主題 / 回貼
3樓  發表于: 2017-10-24 17:46
總算明白232跟422 跟USB的區別了 ,

那么請教一下為什么我串口服務器上選422時,可以用命令貞的方式通信.

但是用GX WORK2上傳程序時時卻說通信失敗呢?,

其實我的目的就是遠程通信的同時,可以遠期上傳程序
watter
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 115 點
下載積分: 675 分
在線時間: 10(小時)
注冊時間: 2017-04-19
最后登錄: 2022-01-19
查看watter的 主題 / 回貼
4樓  發表于: 2017-10-27 20:59
圖片：

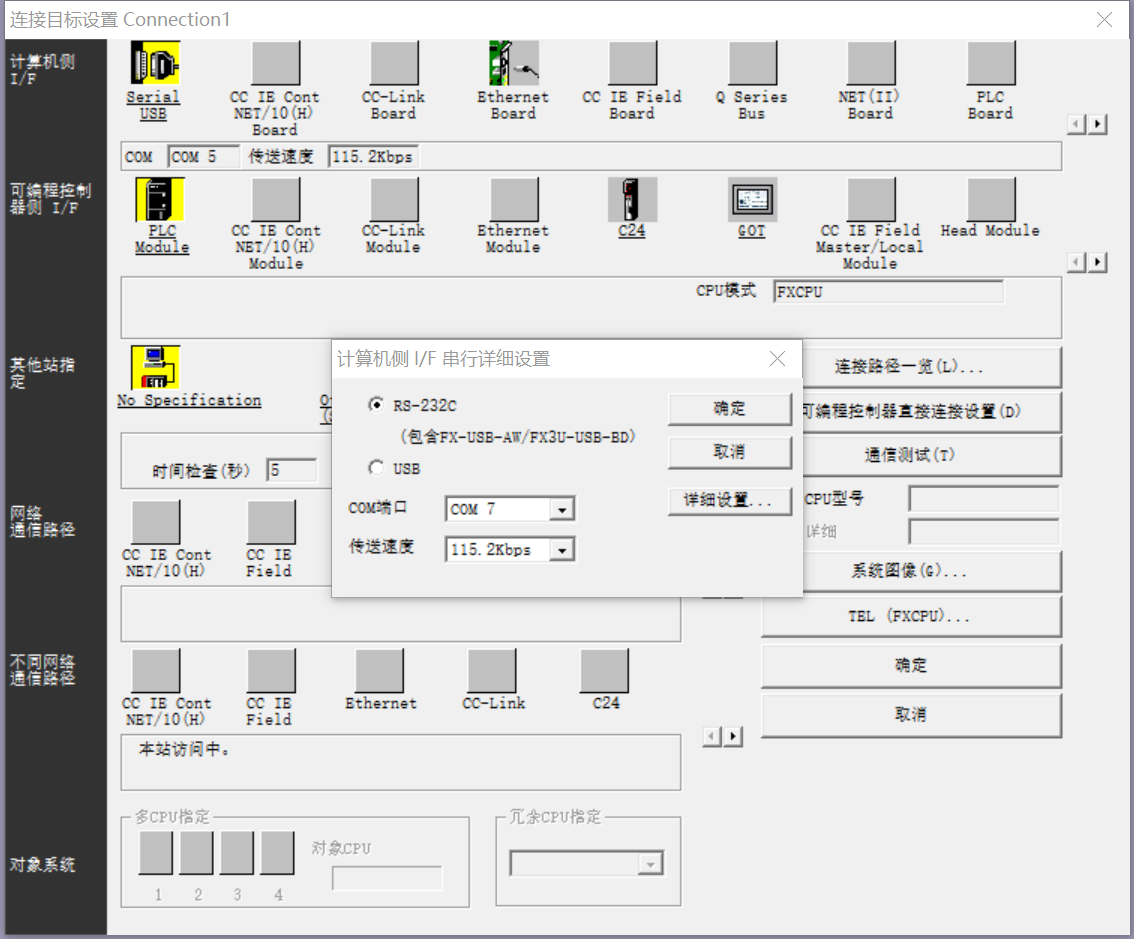

GX work2 就是這樣設置的，我是創建一個計算機的虛擬COM7，然后將它通過TCP網站協議映射到串口服務器的，再通過串口服務器轉成422的接口跟PLC通信的。其實就是只是中間將數據轉成用網線，兩端都是用原來的通信方式的
watter
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 115 點
下載積分: 675 分
在線時間: 10(小時)
注冊時間: 2017-04-19
最后登錄: 2022-01-19
查看watter的 主題 / 回貼
5樓  發表于: 2017-11-06 10:51
引用
引用第16樓戇獅于2017-10-29 15:44發表的  :
編程軟件顯示的232只是相當于串口的意思，你是選擇串口與plc連接或是選擇Usb與plc連接。232，422，485都是串口，只是電氣物理特性不一樣，通訊協議是一樣的。232，422可全雙工通訊，485只能半雙工通訊。串口服務器一般有多種模式，電氣特性也有232或422或485，這只是接線不同而已，設置的422可能是表示你串口服務器選擇了422的接頭。FXplc用sc-09肯定是要接串口服務器232接頭，對應參數設置也是要選232。除非你自己焊一條422的通訊線才接到422的接頭對應參數要選422。不管是哪種跟編程軟件這邊的232是扯不上關系的。只能是串口服務器運行模式不對。運行模式和參數232、422選擇是兩回事。運行模式有服務器模式，轉換模式等等，這種場合應該是選服務器模式



如果只是電氣物理特性不一樣，通訊協議是一樣的話，為什么我用網絡助手通過用串口服務器指定的虛擬串口跟PLC的編程口通過命令可以通信。而用GX WORK2 卻不能用這個虛擬串口跟PLC通信呢？
