樓主  發表于: 2019-05-09 23:45
例子描述：
1.兩臺PLC通過人機界面（HMI）作中繼，信號互換，得到16位輸入，16位輸出信號；
2.我們在自動化項目中，主PLC要與另一臺PLC通訊，進行輸入、輸出信號交換，方法有：硬件（I/O板），各種總線通訊；I/O板線路復雜施工麻煩，總線的話要增加成本，不同品牌PLC通訊總線不一定兼容，如何節省成本，又可以PLC間信號互換？
用HMI作中繼通訊，是個比較好的方法。
3.本例利用三菱人機數據傳送功能達到兩PLC，信號互換。
用別的品牌HMI，也可用宏功能實現信號交換
描述：HMI程序例子，說明文檔。
附件： 三菱HMI作中繼.rar (203 K) 下載次數:998
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(劉特斌) 感謝分享！
  • 下載積分:+1(華豐機電) 好貼好貼！
  • 下載積分:+1(bruce2020) 真誠感謝！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    wenqing1012
    級別: 家園常客
    精華主題: 0
    發帖數量: 604 個
    工控威望: 762 點
    下載積分: 2351 分
    在線時間: 455(小時)
    注冊時間: 2006-11-03
    最后登錄: 2024-09-20
    查看wenqing1012的 主題 / 回貼
    1樓  發表于: 2019-06-16 14:24
    我也用過施耐德，Proface，臺達，威綸的熒屏，通過熒屏轉換兩個PLC的數據，數據少的話完全可以，多的話屏的反應時間會延長了
    機會是自己創造的！
    wenqing1012
    級別: 家園�？�
    精華主題: 0
    發帖數量: 604 個
    工控威望: 762 點
    下載積分: 2351 分
    在線時間: 455(小時)
    注冊時間: 2006-11-03
    最后登錄: 2024-09-20
    查看wenqing1012的 主題 / 回貼

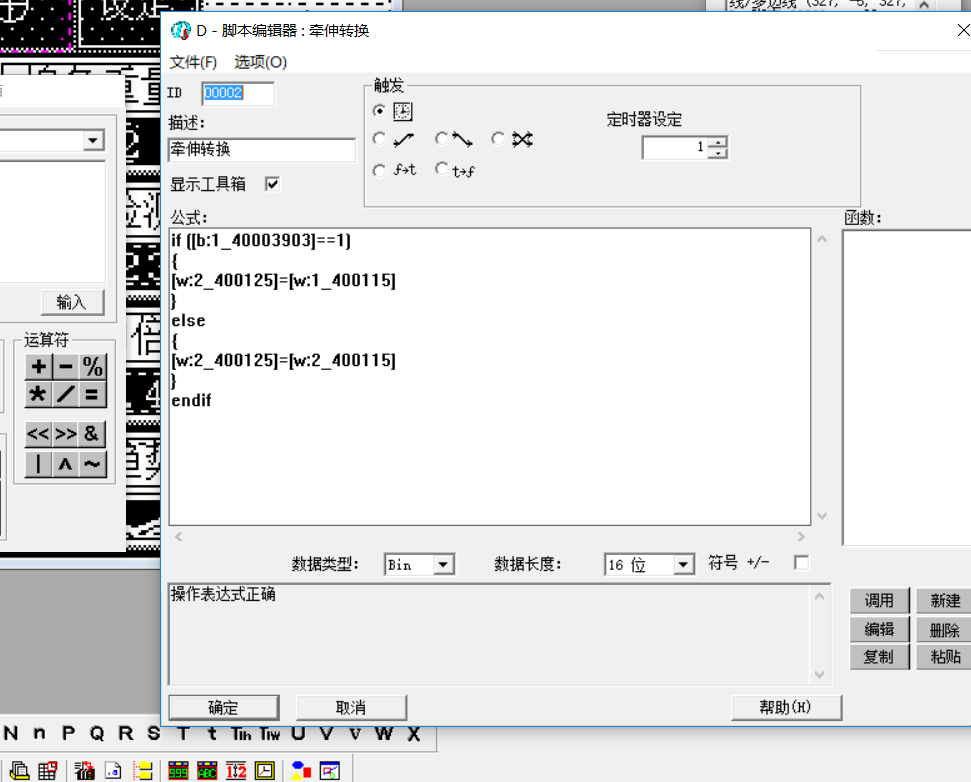

    2樓  發表于: 2019-06-16 14:32

    機會是自己創造的！
    wenqing1012
    級別: 家園常客
    精華主題: 0
    發帖數量: 604 個
    工控威望: 762 點
    下載積分: 2351 分
    在線時間: 455(小時)
    注冊時間: 2006-11-03
    最后登錄: 2024-09-20
    查看wenqing1012的 主題 / 回貼
    3樓  發表于: 2019-06-30 14:23
    引用
    引用第13樓anlyl2014于2019-06-17 19:57發表的  :
    樓上，
    你這是PROFACE的嗎？

    是的，Pro-face
