樓主  發表于: 2020-06-21 21:00
圖片：
圖片：

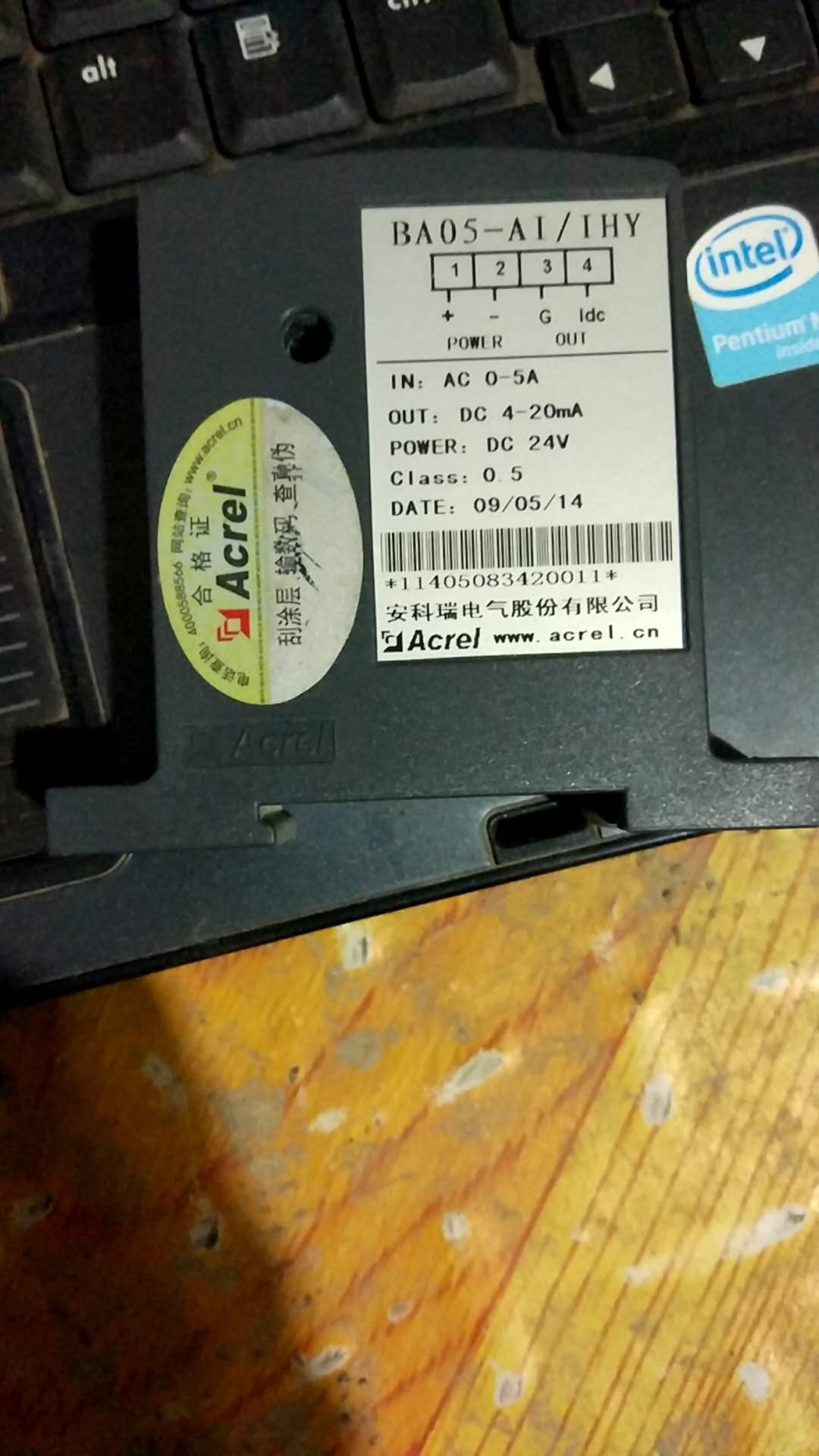

各位老師好！今天一點麻煩，CP1H的模擬量輸入4-20MA電流，用的電流變送器，現在接的方法是4接到1 上，取個+24正極，3接PLC的IN1+,IN1-接PLC的-24負極，PLC和外接電源共負。
小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！
wangsanhuzi
需要我?guī)兔Φ募觪q207294234 畢業設計可幫忙
級別: 工控俠客
精華主題: 0
發帖數量: 377 個
工控威望: 4118 點
下載積分: 10625 分
在線時間: 258(小時)
注冊時間: 2014-07-05
最后登錄: 2024-11-09
查看wangsanhuzi的 主題 / 回貼
1樓  發表于: 2020-06-22 10:42
cp1h本體的話  注意撥碼開關
ysz0377
小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！
級別: 家園�？�

精華主題: 0
發帖數量: 531 個
工控威望: 763 點
下載積分: 5134 分
在線時間: 360(小時)
注冊時間: 2009-08-09
最后登錄: 2024-10-31
查看ysz0377的 主題 / 回貼
2樓  發表于: 2020-06-22 20:07
沒想到，就是并接上即可。
