4000克精準稱量系統，采用一屏雙機通訊，18臺馬達其中13臺變頻器采用FX3U-485ADP-MB通訊，12只稱重感測器。

布線已經完成，準備調試

引用

引用第2樓guangyu85于2021-02-08 13:38發表的  :
看起來不錯阿，變頻器用的什么通訊方式阿？

三菱 的專用通訊方式，通過FX3U-485ADP-MB。

引用

引用第10樓小蜜蜂于2021-02-08 15:14發表的  :
變頻器上端太靠近線槽，影響風機散熱，其它還說的過去。

感謝您的建議，以后我會注意改正。

引用

引用第23樓hpwangcheng于2021-02-09 18:38發表的  :
柜殼用的GGD，檔次不行。

仿威圖的柜子要6000多，客戶不舍得，只能用這個了。

引用

引用第24樓wanghu1115于2021-02-09 20:51發表的  :
十幾個485怎么并線的

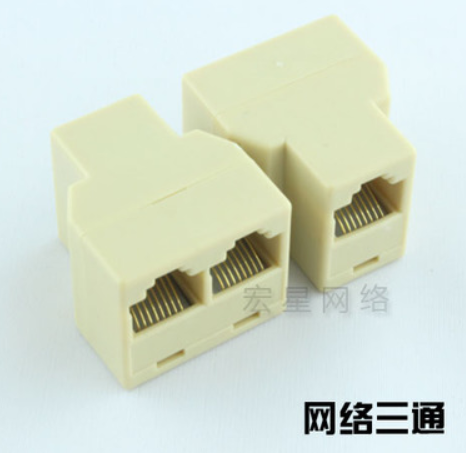

用的網絡三通

感謝各位老師的支持，祝大家新年快樂1

引用

引用第35樓ajunn于2021-02-11 14:34發表的  :
如果是我，會把變頻器放在同一安裝板

設備分前后兩級，為接線和容易分辨搞成了這樣。

引用

引用第40樓ycpjsh于2021-02-16 11:04發表的  :
變頻器多，用的又是普通的軸流風機散熱，電柜的散熱效果成疑問？

馬達功率最大的1.1KW，小的0.37KW，都是小功率的，并且都是間歇運行的，用了兩個直徑150的軸流風扇，先實驗看看，不可以的話再增加或更換，謝謝您的建議。

引用

引用第44樓肥肥的瘦子于2021-02-17 12:29發表的  :
塑殼相間有隔板吧，濾波器怎么放在PLC旁邊，強弱電設計時就要分開吧！

隔板忘記安裝了，濾波器安裝位置不能緊鄰PLC嗎？我一直都這樣安裝容易接線，謝謝您的建議，我再查查看看。祝開心快樂！

引用

引用第50樓congrikunge于2021-02-19 13:23發表的  :
樓主配線用的是軟線嗎

控制線用的是RV的0.75軟線

引用

引用第60樓mtc04245于2021-02-22 11:45發表的  :
同樣九年義務教育，為什么你比我優秀那么多。

其實你比我優秀的多，只是你接收的是義務教育，我接收的教育的是名義上是義務，實際是交錢的，況且也只有八年。

回首一往滿眼都是淚！

祝新年快樂！
