如圖：一直接通到256個，有沒有一種簡化的寫法？
PLC：FX3GA

你這個只是逐個置位M0區的數據嗎？簡化程序在下個回復中。。

實現功能，只是逐個置位M0-M255

D1這個地址，只是用來做中轉變量的，可以找其他地址替代。

剛剛測試了下，是PLC型號問題，3U的可以，F(xiàn)X3系列中其他的，如3G，3S的都不行

還有一種ST語言的寫法，編譯可以通過，我這沒有硬件測試，你可以自測下

在FX3G中使用內嵌ST語言的寫法

引用

引用第17樓夢雨天涯于2022-03-07 14:43發表的  :
想錯辦法了吧

這個最簡潔。

引用

引用第22樓浪子海風于2022-03-07 17:30發表的  :
一開始是我寫的格式不對，所以以為PLC沒有支持。
根據13樓 SL0301兄弟的方法：DECO D0 M0K8....這個方法在模擬中測得：
當D0=0時，M0=通  其它=斷
當D0=1時，M1=通  其它=斷  （沒有鎖存前面的M0）
當D0=2時，M2=通  其它=斷   （沒有鎖存前面的M0 和M1）
.......

譯碼指令，本就只能有1個輸出位；移位指令，就是多個位一起移動，外部復位移動區間的部分位，之后再使用移位指令的時候，這些被復位的位，也會一起啟動；那完全滿足示例中的要求的話，只能用變址，或數組；

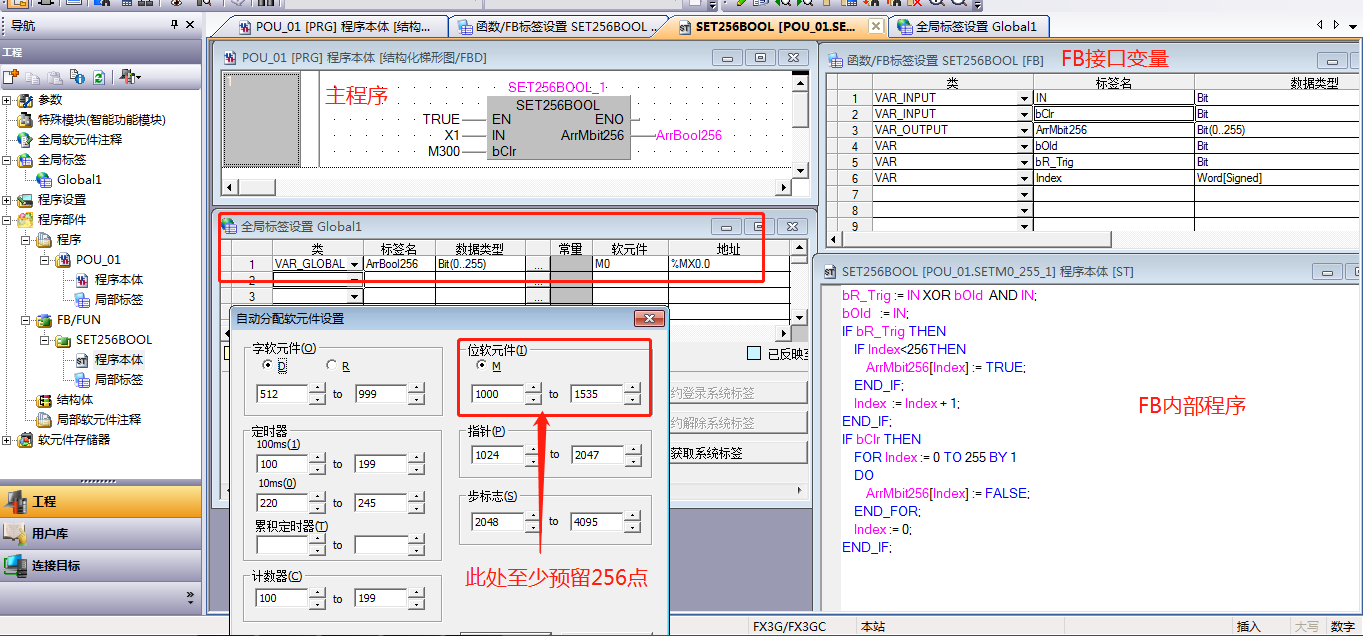

關于變址：3GPLC在梯形圖環境中，變址指令編譯通不過，可以采用內嵌ST，或者直接用ST語言寫一個FB塊實現；
關于數組：在全局變量中聲明一個長度為256個的BOOL數組，關聯地址M0，通過X1上升沿，變動數組索引，再對變化后的數組索引位，進行置位操作；
