樓主  發表于: 2009-03-20 08:50
圖片：



[]  三菱網站沒有FX2NPLC高手?這樣用的不行?

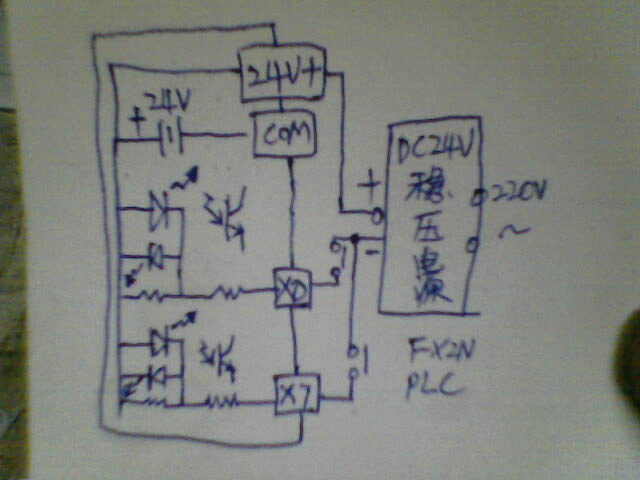

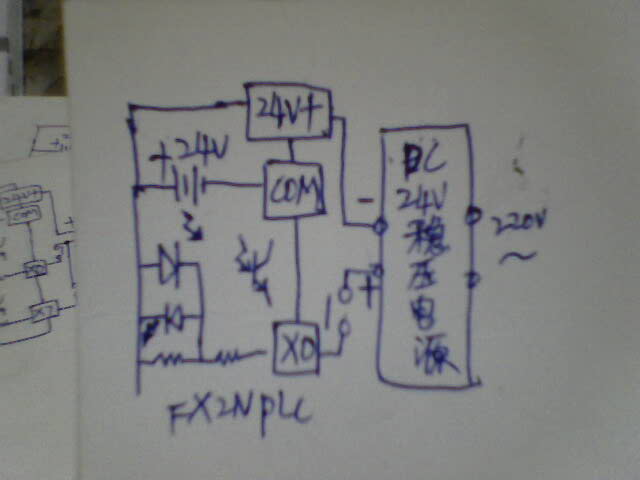

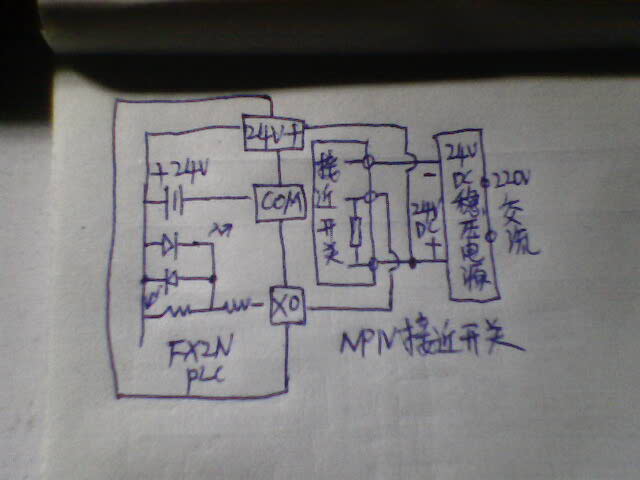

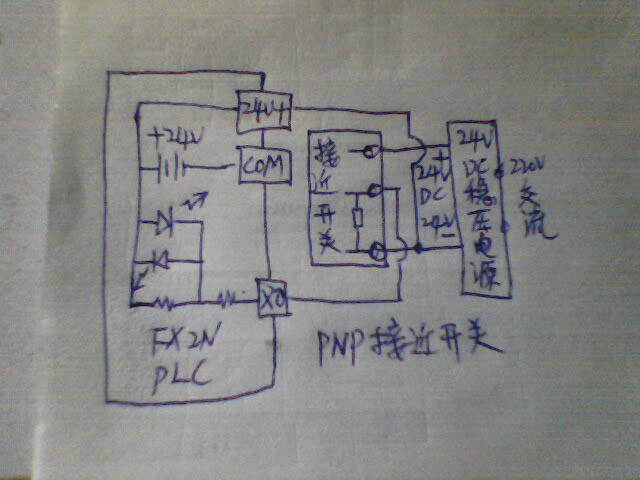

我們就是這樣用的,為什么許多網友說不行呢?至于有網友問為什么這樣接,原因:1:PLC的24V電原容量不夠;2:新FX2NPLC說明書上講的只能是24V負極輸入,但我們習慣正極輸入,并且許多機器的接近開關是PNP的,只能是正極輸出.         這樣接即能用NPN的接近開關,也能用PNP的接近開關,加上FX2NPLC說明書上講的輸入COM------X的接法,   FX2NPLC一共三種接法.此貼被我于２００９年３月２４日修改，以便更明白．
[ 此帖被aabbcc296在2009-03-24 22:30重新編輯 ]
新手
光明使者——裝電燈的
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 376 點
下載積分: 806 分
在線時間: 153(小時)
注冊時間: 2007-11-08
最后登錄: 2024-09-07
查看新手的 主題 / 回貼
1樓  發表于: 2009-04-12 19:54
引用
引用第2樓lw1796于2009-03-20 12:23發表的  :
       真想把你叫到跟前當面說下��！

真牛，不過有道理
