樓主  發表于: 2009-10-08 15:04

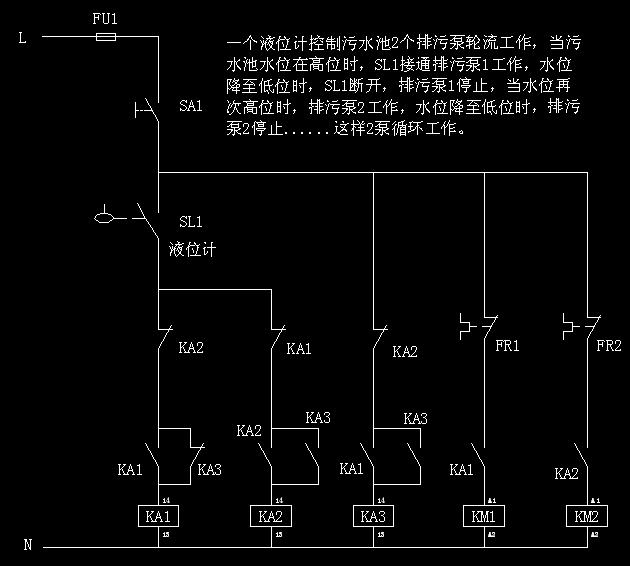

圖片：
[attachment=29784]
[ 此帖被ljl5130在2009-10-12 18:12重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(勤學好問) 請勿重復發表相似內容
    jdk1126
    活到老學到老�。�！
    級別: 略有小成
    精華主題: 0
    發帖數量: 270 個
    工控威望: 472 點
    下載積分: 1018 分
    在線時間: 261(小時)
    注冊時間: 2009-05-09
    最后登錄: 2024-12-22
    查看jdk1126的 主題 / 回貼
    1樓  發表于: 2009-10-13 20:53
    樓主這個圖不可能實現的，按你的電路分析，每次工作都是KA1，也就是1號水泵工作，如果要實現你的想法，可以這樣考慮，1號水泵工作后，給一個記憶信號到一個繼電器KA3，作為下一次水位來到給KA2的回路提供條件(2號水泵工作條件)，同樣，2號水泵工作后，又給一個記憶信號到一個繼電器KA4，作為又一次水位來到給KA1的回路提供條件，這樣就可以實現樓主的想法。哈哈、、、、、、自己畫圖去吧
