12樓  發表于: 2010-01-12 06:59
既然你那么多繼電器的PLC為什么不動手用TIP112改一個來試驗一下呢?就算不行的話這個點給燒了也沒關系的呀,反正你PLC多.
    另外改好后記得給我們講下結果是怎么樣的.
本帖最近評分記錄：
  • 下載積分:+2(dl2006)
    • 電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
    dl2006
    沒有女人冷冷清清，女人多了雞犬不寧
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1316 個
    工控威望: 5896 點
    下載積分: 16821 分
    在線時間: 850(小時)
    注冊時間: 2006-09-07
    最后登錄: 2024-09-12
    查看dl2006的 主題 / 回貼
    13樓  發表于: 2010-01-12 08:30
    我想也是可以改的，只是輸出類型不同罷了,功能上應該是一樣,現在快過年時間緊,要有時間的話想改一下試試,還請高手出現指點一下,呵呵
    對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
    康達順
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 103 點
    下載積分: 673 分
    在線時間: 39(小時)
    注冊時間: 2010-01-03
    最后登錄: 2016-06-28
    查看康達順的 主題 / 回貼
    14樓  發表于: 2010-01-13 09:25
    用單片機我有驅動板，要不要調長度
    dl2006
    沒有女人冷冷清清，女人多了雞犬不寧
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1316 個
    工控威望: 5896 點
    下載積分: 16821 分
    在線時間: 850(小時)
    注冊時間: 2006-09-07
    最后登錄: 2024-09-12
    查看dl2006的 主題 / 回貼
    15樓  發表于: 2010-01-16 14:19
    因為要求精度不高，能改點的話那是更好不過的了。單片機就沒必要了吧。
    對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
    xieruchao
    級別: 略有小成
    精華主題: 0
    發帖數量: 118 個
    工控威望: 258 點
    下載積分: 502 分
    在線時間: 316(小時)
    注冊時間: 2007-11-13
    最后登錄: 2024-01-23
    查看xieruchao的 主題 / 回貼
    16樓  發表于: 2010-01-25 02:14
    我改了一個FX1S
    dl2006
    沒有女人冷冷清清，女人多了雞犬不寧
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1316 個
    工控威望: 5896 點
    下載積分: 16821 分
    在線時間: 850(小時)
    注冊時間: 2006-09-07
    最后登錄: 2024-09-12
    查看dl2006的 主題 / 回貼
    17樓  發表于: 2010-01-25 09:30
    樓兄是如何改的？告訴小弟好嗎？
    對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
    xieruchao
    級別: 略有小成
    精華主題: 0
    發帖數量: 118 個
    工控威望: 258 點
    下載積分: 502 分
    在線時間: 316(小時)
    注冊時間: 2007-11-13
    最后登錄: 2024-01-23
    查看xieruchao的 主題 / 回貼
    18樓  發表于: 2010-01-25 22:41
    請參考下面的文檔,
    附件： PLC輸出.rar (10 K) 下載次數:36
    網站提示: 請不要用迅雷下載附件，容易出錯
    本帖最近評分記錄：
  • 下載積分:+2(dl2006) 熱心助人
    jamspider
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1027 個
    工控威望: 1284 點
    下載積分: 12232 分
    在線時間: 102(小時)
    注冊時間: 2007-09-21
    最后登錄: 2024-10-24
    查看jamspider的 主題 / 回貼
    19樓  發表于: 2010-01-25 22:55
    kankan
    dl2006
    沒有女人冷冷清清，女人多了雞犬不寧
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1316 個
    工控威望: 5896 點
    下載積分: 16821 分
    在線時間: 850(小時)
    注冊時間: 2006-09-07
    最后登錄: 2024-09-12
    查看dl2006的 主題 / 回貼
    20樓  發表于: 2010-01-26 09:12

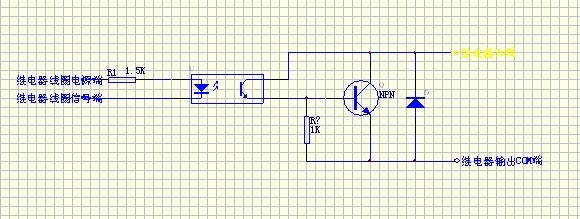

    圖片：
    還要加個光電隔離的嗎？
    對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
    xieruchao
    級別: 略有小成
    精華主題: 0
    發帖數量: 118 個
    工控威望: 258 點
    下載積分: 502 分
    在線時間: 316(小時)
    注冊時間: 2007-11-13
    最后登錄: 2024-01-23
    查看xieruchao的 主題 / 回貼
    21樓  發表于: 2010-01-26 23:29
    加個光電隔離就安全多了,不會損壞你的PLC.圖中的R?,我用2.2K;給你時忘了改!
    xieruchao
    級別: 略有小成
    精華主題: 0
    發帖數量: 118 個
    工控威望: 258 點
    下載積分: 502 分
    在線時間: 316(小時)
    注冊時間: 2007-11-13
    最后登錄: 2024-01-23
    查看xieruchao的 主題 / 回貼
    22樓  發表于: 2010-01-26 23:34
    請問dl2006,你是怎樣截圖的?
    我不會
    dl2006
    沒有女人冷冷清清，女人多了雞犬不寧
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1316 個
    工控威望: 5896 點
    下載積分: 16821 分
    在線時間: 850(小時)
    注冊時間: 2006-09-07
    最后登錄: 2024-09-12
    查看dl2006的 主題 / 回貼
    23樓  發表于: 2010-01-27 08:21
    方法是好多種，一般我都是在電腦運行QQ后，直接按Ctrl+Alt+A，用鼠標選取你當前電腦上所要截圖的位置，雙擊后就復制進了剪貼板。復制后可另存為一個文件以方便在網上上傳附件。不知道樓兄改過的輸出點性能是不是和晶體管輸出一樣呢？也就是說我現在需要去買光電隔離器，電阻2.2K,NPN型三極管就可以了嗎?用PNP型的二極管反接行嗎?小弟不才,對電子方面不怎么行.
