【foxplc 】SCALE找了半天沒找到，你說的是模擬量的規格化吧？
就是在PID控制中用到的？

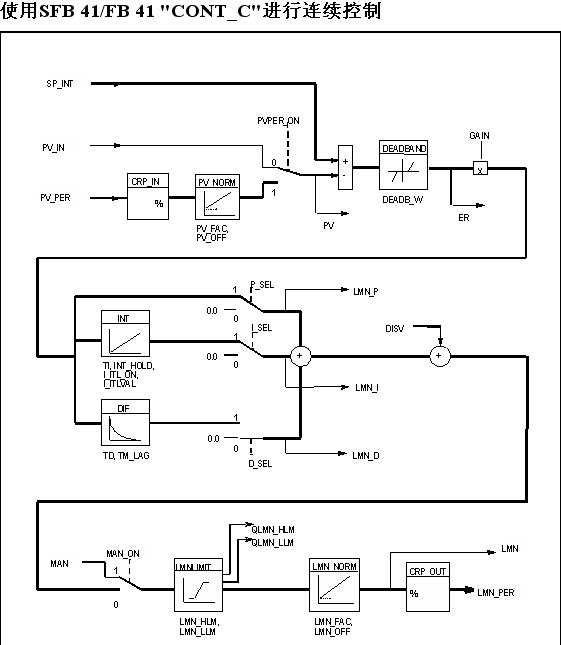

輸入規格化：
可以外設(I/O)或以浮點格式輸入過程變量。CRP_IN功能根據以下公式將PV_PER外設值轉換為介于 -100和 +100 %間的浮點格式值：

PV_NORM功能根據以下公式統一CRP_IN輸出的格式：

PV_NORM的輸出 = (CPR_IN的輸出) * PV_FAC + PV_OFF

PV_FAC的默認值為1，PV_OFF的默認值/為0。
輸出規格化：
使用LMNLIMIT功能可以將操作值限制為所選擇的值。輸入變量超過限制時，信號位會給予指示。
LMN_NORM功能根據以下公式統一LMNLIMIT輸出的格式：

LMN = (LMNLIMIT的輸出) * LMN_FAC + LMN_OFF

LMN_FAC的默認值為1，LMN_OFF的默認值為0。

也可以得到外設格式的操作值。CPR_OUT功能根據以下公式將浮點值LMN轉換為外設值：

LMN_PER=(LMN*27648)/100

引用

引用第39樓svx233于2008-01-03 20:34發表的  :
為什么插入的功能塊FB~不在OB的堆棧中,總是獨立的而且不可用??我是初學者~高手請幫幫吧

看來您是初學西門子S7-300系統。

您需要使用Call指令來調用您的FB，同時需要指定FB所附帶的DB。

樓主你好，我公司使用的西門子PLC是6ES7-315-2DP，在查看程序塊和通訊狀態的時候，我們發現跳出CPU/存儲器保護口令，請問這種加密現在有沒有什么好的辦法解決�。。�
我的qq:377719926,號碼：15851300022

對初學者來說 學習S7-300的好點還是200的好點呢?  向老師傅請教!!

S7-300的編程軟件是不是STEP 7吖?

rongbei 我也是老點的新手應該學S7-200,建議看一下這里

http://24x7lending.com/bbs/read.php?tid-7760-keyword-.html

恩，現在用的最新的是：STEP7 V5.4 SP3

一致性檢查的輸出 C:\Documents and Settings\new\桌面\DP主從~2\DP主從通信

    站點 'SIMATIC 300(1)' 的輸出：
    警告： 當心：在站點 SIMATIC 400 Station 中存在也要重載的附加節點。
    站點 'SIMATIC 300(2)' 的輸出：
    警告： 當心：在站點 SIMATIC 400 Station 中存在也要重載的附加節點。
    站點 'SIMATIC 400 Station' 的輸出：
    警告： 當心：在站點 SIMATIC 300(1) 中存在也要重載的附加節點。
    警告： 當心：在站點 SIMATIC 300(2) 中存在也要重載的附加節點。

    結果：0 個錯誤，4 個警告 (2008-01-15 14:00:59)

    出現以上的提示，為什么呢？

版主:你好!我特向您請教一個問題,懇求你不吝賜教!我們的油壓機采用MP277 10' KEY HMI的人機界面,采用SD卡下載畫面程序,請問我將SD卡里的程序copy到我的電腦里后,采用" Wincc Flexible 2005"
打不開呢?是不是還需要什么軟件啊?
聯系電話:13674097097
油箱:cswei88@sina.com.cn
QQ:411761282

我現在需要更改一個MP370面板的程序，但擔心手上的程序與面板當前的程序不一致，想先用ProSave做個Backup，以備將來做Restore，想請教一下，我手頭上有CP5511通訊卡，我若想用面板的MPI口進行上傳，可以嗎？
  對MPI電纜的接線有什么要求
（是3－－3
        4－－4
        5－－5
        8－－8嗎？或者就是標準S7 MPI電纜）？
(注：面板的Tranfer設置中，Channel 2 MPI已激活，筆記本的接口設置為CP5511 MPI，ProSave也設為MPI口通訊，但發現仍然無法聯機，我懷疑為MPI電纜接線不對，望知情者給與解惑，不勝感謝�。�


請大家?guī)兔�看看我的附件，現在頭腦中對西門子的理解還斷斷續續，不能連貫！�。�

【zbd333】具體的插入PC STATION的作用是什么我也不大清除。我見過一次，是opc通訊的時候，建立上位站。MCGS沒法和STEP7集成。直接做畫面，鏈接就行。
【妮維雅】（1）AI溫度信號
建立FB1（作用：直接讀取PT100輸入信號轉換成實際溫度存放于DB1中）：
程序段內容：PT100——DIV _I(除數為10)——I_DI------DI_R------MOVE(傳送到DB1.DBD0)
用FC1調用FB1,這樣的話不是要三個背景數據塊???如果有20個溫度點,豈不是來20個背景數據塊???????
你的想法是錯誤的：有專門的塊FC105,你查一下，直接從主程序里面調用。西門子都給做好了。不用你自己寫FB1.對應輸出的模擬量轉換也有FC106吧。自己查一下。
（2）該怎么理解MCGS與S7-300的關系，有點混亂，因?yàn)镸CGS內也可以進行工程量轉換等的數據前處理，既然MCGS功能強大，為什么還要用西門子的SIMATIC  Manager???
這是兩種東西，各有各的優點，就像勺子跟筷子都能用來吃飯，但是某樣?xùn)|西在某方面具有極端的優勢，別的雖然能替代，但是別扭。MCGS是上位組態軟件,STEP7是下層控制軟件。面向的對象不一樣。多看看書。剛開始誰都沒有頭緒的，自己帶著問題去找答案，找到了會很高興的，很有成就感的。
