mechatronics
即使很緩慢，但起碼有一點一點的和目標靠近。
級別: 家園�？�
精華主題: 0
發帖數量: 696 個
工控威望: 713 點
下載積分: 9583 分
在線時間: 120(小時)
注冊時間: 2008-12-04
最后登錄: 2023-08-18
查看mechatronics的 主題 / 回貼
12樓  發表于: 2010-06-17 08:19
..
我不知道說什么好~
非淡泊無以明志
非寧靜無以致遠
天津電氣成套
創菱（天津）科技有限公司
級別: 家園�？�
精華主題: 0
發帖數量: 811 個
工控威望: 676 點
下載積分: 311 分
在線時間: 144(小時)
注冊時間: 2008-04-28
最后登錄: 2023-12-03
查看天津電氣成套的 主題 / 回貼
13樓  發表于: 2010-06-17 10:52
用 斷電延時 的 時間繼電器就行！
變頻器專業維修！自動化控制柜電氣成套！
網址：http://www.tjclkj.cn/
QQ:1792595232
郵箱：1792595232@qq.com
工控學子
學無止境
級別: 家園�？�
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
14樓  發表于: 2010-06-17 12:41

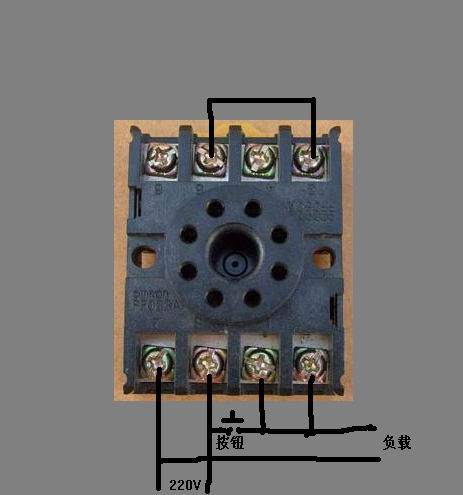

圖片：
負載100W以下，僅供參考。
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
15樓  發表于: 2010-06-18 09:07
引用
引用第11樓niyouyijian于2010-06-13 13:54發表的  :
這個很簡單的，畫個圖給你！



鑒定完畢你這個圖是錯誤的.永遠斷不開KA 不能復位
本帖最近評分記錄：
  • 下載積分:+1(szzhang001) 熱心助人
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園�？�
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    16樓  發表于: 2010-06-18 09:10
    引用
    引用第5樓chenpingyg于2010-06-12 16:27發表的  :
    LD     X0
    OR    Y0
    ANI    T0
    OUT  Y0
    LD     Y0
    .......


    你這個程序沒問題,但是不適用中間繼電器控制. 如果DC24V 感性負載 的話,按照你編的程序接線 一定達不到要求
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園�？�
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    17樓  發表于: 2010-06-18 09:11
    引用
    引用第6樓chenpingyg于2010-06-12 16:31發表的  :
    不好意思，職業習慣！
    我的電腦重裝了系統，還沒裝CAD。

    如果是直流繼電器,您這個圖適用 嗎?
    胡驕陽
    級別: 工控俠客
    精華主題: 0
    發帖數量: 260 個
    工控威望: 3019 點
    下載積分: 1603 分
    在線時間: 188(小時)
    注冊時間: 2009-12-16
    最后登錄: 2024-11-19
    查看胡驕陽的 主題 / 回貼
    18樓  發表于: 2010-06-18 09:33
    你一個開關一個延時繼電器的話，只有一個辦法，那就是用延時斷開的繼電器，也就是說按鈕開關按下時，延時繼電器得電馬上吸合，然后用他本身的觸點自鎖，當?shù)竭_(dá)延時時間時，繼電器會自己斷開，只有再按下按鈕時有開始工作。
    其他沒辦法，要不你就加一個中間繼電器就好搞定了。
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    19樓  發表于: 2010-06-20 12:35
    斷電延時的 時間繼電器 很少接觸到....

    用的多的一般都是 得電延時的......


    大家用的多嗎？
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    趙海炎
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看趙海炎的 主題 / 回貼
    20樓  發表于: 2010-06-20 13:54
    不多，
    szzhang001
    我愛工控！
    級別: 家園常客
    精華主題: 0
    發帖數量: 299 個
    工控威望: 742 點
    下載積分: 1331 分
    在線時間: 97(小時)
    注冊時間: 2008-10-23
    最后登錄: 2024-09-17
    查看szzhang001的 主題 / 回貼
    21樓  發表于: 2010-06-20 16:50
    引用
    引用第20樓月澤于2010-06-20 12:35發表的  :
    斷電延時的 時間繼電器 很少接觸到....

    用的多的一般都是 得電延時的......


    .......

    在一個老設備上見過，現在都進入PLC時代了，一般不用了。
    zhidaoshenmo
    雖然我們不是“富二代”，但是我們還有成為“富一代”的機會。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 559 個
    工控威望: 638 點
    下載積分: 1175 分
    在線時間: 309(小時)
    注冊時間: 2009-04-16
    最后登錄: 2017-10-25
    查看zhidaoshenmo的 主題 / 回貼
    22樓  發表于: 2010-06-20 17:12
    我畫了一個,你看看.
    附件： 自鎖自復電路.rar (23 K) 下載次數:4
    網站提示: 請不要用迅雷下載附件，容易出錯
    本人在廈門..同行的朋友,可以加我QQ:784272323
    廈門鑫趣科技有限公司，主要從事回收、銷售、維修和租賃進口儀器儀表及其附件。
    lixian0113
    級別: 正式會員
    精華主題: 0
    發帖數量: 7 個
    工控威望: 92 點
    下載積分: 538 分
    在線時間: 1(小時)
    注冊時間: 2010-06-20
    最后登錄: 2015-10-22
    查看lixian0113的 主題 / 回貼
    23樓  發表于: 2010-06-20 17:16
    按二樓的做法就能做出來
    • «
