終于上傳完畢！附件有點多。只有麻煩大家耐心下了。共128個附件。將這128個附件放在同一個文件夾一起解壓就可安裝。

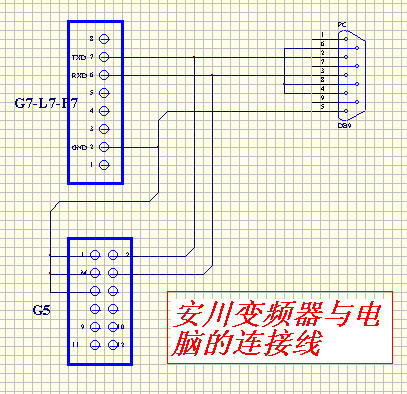

現將 安川變頻器和電腦連接線制作圖一起傳給大家，方便大家使用。
安川變頻器那邊接頭為電腦網線8芯水晶頭。PC這邊是9針 D-sub母型。

G5-G7-L7-F7.rar (59 K) 下载次数:185
[ 此帖被xttogo在2010-11-12 11:10重新編輯 ]
geg6816
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 415 點
下載積分: 122586 分
在線時間: 1182(小時)
注冊時間: 2007-08-12
最后登錄: 2024-09-21
查看geg6816的 主題 / 回貼
41樓  發表于: 2010-11-12 15:18
多謝樓主分享.
zhengyaowen
級別: 略有小成
精華主題: 0
發帖數量: 288 個
工控威望: 323 點
下載積分: 3400 分
在線時間: 22(小時)
注冊時間: 2006-11-08
最后登錄: 2023-02-11
查看zhengyaowen的 主題 / 回貼
42樓  發表于: 2010-11-12 18:36
謝謝樓主，辛苦了！
jiyouwang
級別: 家園�？�
精華主題: 0
發帖數量: 1139 個
工控威望: 690 點
下載積分: 1889 分
在線時間: 625(小時)
注冊時間: 2007-10-10
最后登錄: 2024-01-26
查看jiyouwang的 主題 / 回貼
43樓  發表于: 2010-11-12 22:20
謝謝樓主，辛苦了！
zhzw99
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 301 點
下載積分: 851 分
在線時間: 134(小時)
注冊時間: 2007-04-23
最后登錄: 2024-03-07
查看zhzw99的 主題 / 回貼
44樓  發表于: 2010-11-15 09:35
圖片：
樓主，接線圖不是很確定，用顏色區分一下，希望樓主能夠確認一下。
decker
級別: 探索解密
精華主題: 0
發帖數量: 129 個
工控威望: 189 點
下載積分: 1183 分
在線時間: 267(小時)
注冊時間: 2008-08-19
最后登錄: 2014-06-03
查看decker的 主題 / 回貼
45樓  發表于: 2010-11-15 10:37
謝謝樓主，辛苦了！
xttogo
級別: 家園�？�
精華主題: 0
發帖數量: 459 個
工控威望: 871 點
下載積分: 3927 分
在線時間: 272(小時)
注冊時間: 2007-07-03
最后登錄: 2024-09-14
查看xttogo的 主題 / 回貼
46樓  發表于: 2010-11-15 15:25
非常感謝44樓 的 zhzw99，謝謝你對安川接線圖的補充，你標的顏色很正確。我就是按照這個接線圖做的通訊線。非常好用的。
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 829(小時)
注冊時間: 2009-12-21
最后登錄: 2024-09-21
查看jxh668的 主題 / 回貼
47樓  發表于: 2010-11-15 16:25
好長啊
來看看 ，有用的就下了。深圳的可找我呵
