接到個案子,要求在傳送帶上加個什么小裝置來分選,傳送帶上有三個工作位分別獨立操作計件的。由于計件作業主要追求速度加上疲勞1000個里面可能會有1-5個沒裝東西或只裝一半,要求能用個什么東西分選出來。(主要是來料加工手工作業,利潤低。要求成本要低。我只想到在傳送帶每個工作位裝一個光纖和一個氣嘴,光纖檢測到有東西來就控制氣嘴吹一下,氣嘴的氣壓可調的,把沒裝東西的或只裝一半的吹掉,裝好的良品就流下去,考慮到手工作業產品的擺放沒有規律性,可能造成每次吹的位置不同而形成漏選,比較糾結呵呵,請各位兄弟多指點一下怎么個方法能達到這種要求。產品是鐵氧體的,可以導磁)
  沒有裝東西的外殼

   只裝了一半的產品

   裝好的合格品

待裝的產品
學專業技能,交痛快朋友。喜歡我們的工控人家園。
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
1樓  發表于: 2010-11-30 15:39
看樣子好像是一個磁閉環吧?不知道它的規格有多大?我的想法是通過重量檢測。如傳送帶下重量檢測;如果本身可被磁場吸引,或許可以通過一定力矩的電磁鐵將不合格產品吸上來。
還有一個想法是通過超聲波來檢測該部件金屬物質的面積,因為我發現如果是只裝了一半的產品,它的鐵氧體面積是少一半的。
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
2樓  發表于: 2010-12-01 13:16
引用
引用第4樓m046于2010-11-30 15:59發表的  :

謝謝老兄,規格是單邊30*15mm的只有十幾克重,在傳送帶上做在線的重量檢測不知道怎么實現,應為它是連續過來的,用電磁吸也想過,主要是太輕,磁力不好控制,超聲波檢測就不知道怎么用了,沒見過那東西。

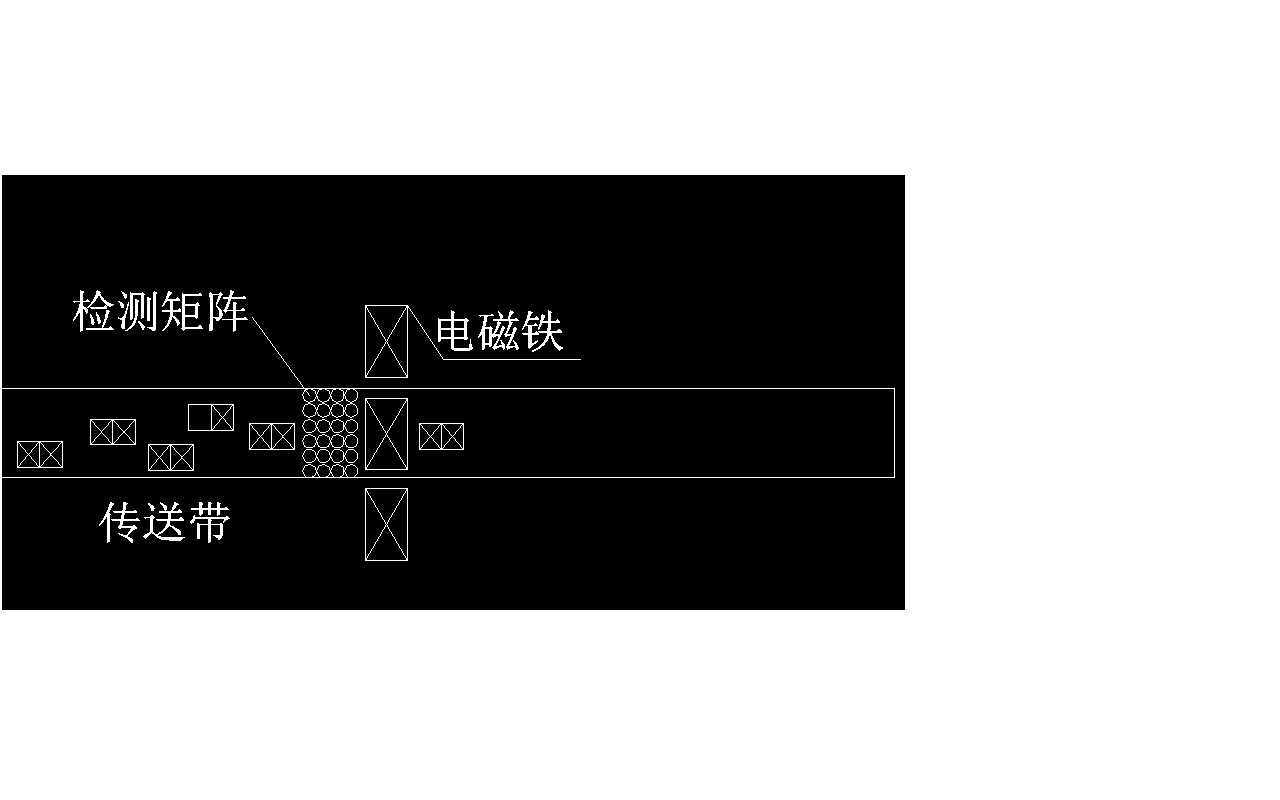

我做了一個方案你看下,利用接近開關做一個矩陣,然后通過檢測出來的金屬物質面積,如果面積不符的,則被后面的電池鐵吸走。
說明一下:接近開關市面上各種大小的都有,電池鐵最好做成滾動的,便于連續動作。
圖片如果看不清楚,把它另存到電腦上就可以看清。
矩陣圖
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
3樓  發表于: 2010-12-02 17:36
目前市面上還沒有能夠檢測軟磁體的元件?磥磉是中國的人工最便宜。
