12樓  發表于: 2011-05-20 14:40
打算用MODBUS通訊 和伺服自帶的內部寄存器 上帝保佑!圖紙出了 準備寫程序了
yl_pan
級別: 略有小成
精華主題: 0
發帖數量: 223 個
工控威望: 302 點
下載積分: 10505 分
在線時間: 440(小時)
注冊時間: 2010-03-11
最后登錄: 2024-10-17
查看yl_pan的 主題 / 回貼
13樓  發表于: 2011-05-21 23:31
共享圖紙看看你怎么做的。
a8897044
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 282 點
下載積分: 859 分
在線時間: 25(小時)
注冊時間: 2007-12-20
最后登錄: 2024-09-13
查看a8897044的 主題 / 回貼
14樓  發表于: 2011-06-08 18:14
圖紙?jiān)诠?公司臺灣的 很變態 所有電腦連USB借口都封了 只有內網....所以 共享不了
zhongyi
好好學習   襪子
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 137 點
下載積分: 591 分
在線時間: 63(小時)
注冊時間: 2010-07-22
最后登錄: 2012-09-23
查看zhongyi的 主題 / 回貼
15樓  發表于: 2011-06-08 19:15
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
16樓  發表于: 2011-06-08 19:20

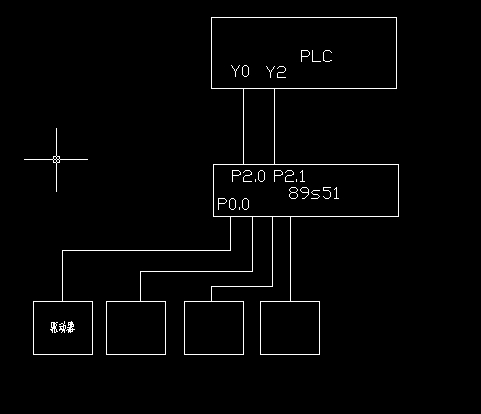

圖片：
外加幾個單片機可完成，成本比較低。
PLC的Y0發生脈沖，Y2控制方向。1個單片機接收到脈沖后從P0.0-P1.3發出相同的脈沖給步進控制器.需要較強的動手能力和單片機編程能力.
將PLC的Y0作為脈沖輸出,Y2作為方向控制.
單片機的P2.0作為脈沖接收,P2.1作為方向接收.
P0.0是第一個脈沖輸出,P0.1是第二個脈沖輸出,…………
Y2可直接連接到所有驅動器的方向控制端口上.
這樣PLC就像控制一個步進電機一樣.
[ 此帖被chenpingyg在2011-06-08 19:49重新編輯 ]
自己的事情自己做.
青島瑞麒
知其道 用其妙
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 333 點
下載積分: 947 分
在線時間: 92(小時)
注冊時間: 2009-06-11
最后登錄: 2024-08-24
查看青島瑞麒的 主題 / 回貼
17樓  發表于: 2011-06-08 19:23
我見過有帶通訊口的步進驅動器...可以走通訊..
仁者不憂 智者不惑 勇者不懼
青島瑞麒
知其道 用其妙
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 333 點
下載積分: 947 分
在線時間: 92(小時)
注冊時間: 2009-06-11
最后登錄: 2024-08-24
查看青島瑞麒的 主題 / 回貼
18樓  發表于: 2011-06-08 19:27

仁者不憂 智者不惑 勇者不懼
liuhanqi
活著就要做貢獻！
級別: 工控俠客
精華主題: 0
發帖數量: 1228 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的 主題 / 回貼
19樓  發表于: 2011-06-08 20:01
學習了
學無止境，永遠是學生。
huangyue
級別: 工控俠客
精華主題: 0
發帖數量: 339 個
工控威望: 2884 點
下載積分: 11558 分
在線時間: 361(小時)
注冊時間: 2010-12-21
最后登錄: 2024-11-15
查看huangyue的 主題 / 回貼
20樓  發表于: 2011-06-08 20:28
好厲害呀，見識了
zjgp1
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 592 分
在線時間: 25(小時)
注冊時間: 2011-06-08
最后登錄: 2012-07-16
查看zjgp1的 主題 / 回貼
21樓  發表于: 2011-06-09 09:25
不是同步運動還能想下辦法，但是同步運動的話就沒好辦法了
用是服通訊可以
gumeng
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 973 個
工控威望: 2384 點
下載積分: 5594 分
在線時間: 300(小時)
注冊時間: 2009-07-10
最后登錄: 2024-05-17
查看gumeng的 主題 / 回貼
22樓  發表于: 2011-06-09 11:08
學習了。不知道還有什么好的方法嗎？
現承接各類電氣自動化設備的設計，改造及維修。
劉建強
勤學，才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
23樓  發表于: 2011-06-09 16:27
引用
引用第18樓lyyd_mx于2011-06-08 19:27發表的  :

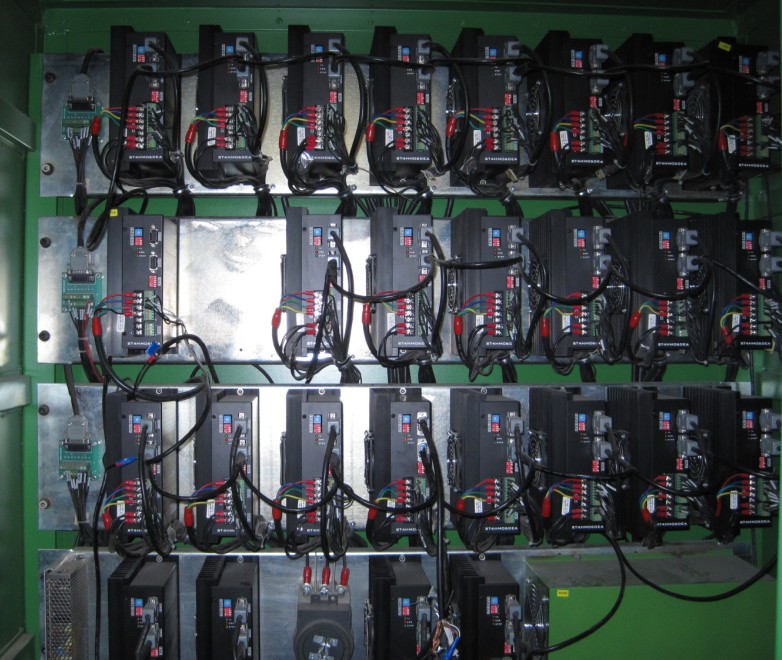

[attachment=63110]

呵呵！批發部。
  • «
