這里說的仿真，是指使用電腦模擬PLC和觸摸屏進行動作。主要目的是為了測試程序或?qū)W習。

三菱PLC現在主要有3種軟件

1、編程軟件 GX DEVELOPER  需另外安裝仿真軟件GX Simulator （老式軟件，不推薦使用）

2、綜合軟件 GX Works2 ，它包含了GX Simulator2 （主用于FX,Q,L系列PLC）

3、綜合軟件 GX Works3 ，它包含了GX Simulator3 （用于FX5U和R系列PLC）

第一種情況，需要分別安裝2個軟件，然后在頂上菜單欄工具-->梯形圖邏輯測試啟動

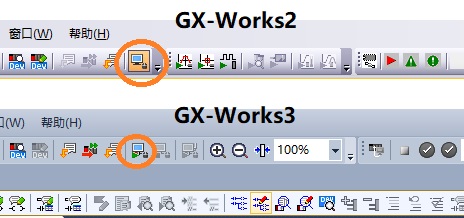

第二種和第三種情況，綜合軟件已經包含了仿真軟件，可直接在菜單點擊圖標啟動

 三菱觸摸屏

GT Works3 (包含GT Designer3和 GT Simulator3，安裝時是一次裝好的)

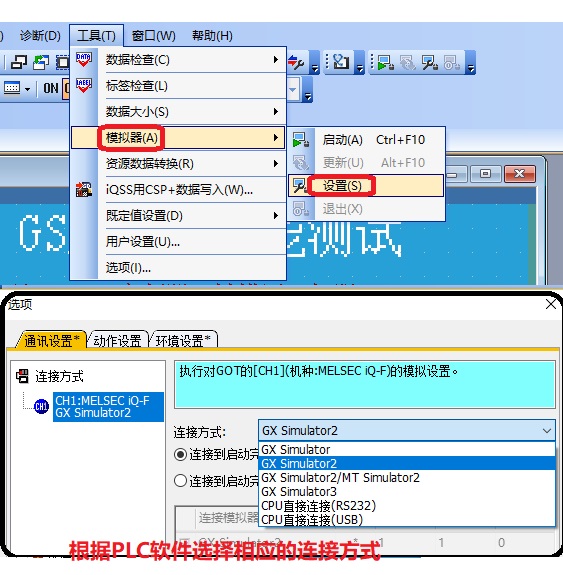

模擬仿真觸摸屏?xí)r，先作如下設置：



如上圖，連接方式有多種選擇，前幾項就是上面介紹的三種PLC仿真軟件。

這時，觸摸屏和PLC都是使用電腦仿真的。手上沒有任何實物。

另一種情況就是手上有實際的PLC，用電腦來模擬觸摸屏，這時根據實際的連接情況選擇RS232或USB
