樓主  發表于: 2011-04-20 11:49


最高速度最大只能設置1000，數值大了步進電機沒動作.驅動器和電機都是“研控”的。
最高速度設置1000時，電機轉速很慢，基本看得像不轉一樣。想請教各位程序是不是有什么問題。
細分也調試過了，電流也加過了，用驅動器上的7.5K就跑得很快。
gjs123
formate
級別: 家園�？�
精華主題: 0
發帖數量: 425 個
工控威望: 570 點
下載積分: 3717 分
在線時間: 156(小時)
注冊時間: 2008-11-25
最后登錄: 2024-09-19
查看gjs123的 主題 / 回貼
1樓  發表于: 2011-04-20 19:40
期待高手來解答
ywx163
級別: 論壇先鋒

精華主題: 0
發帖數量: 1147 個
工控威望: 1320 點
下載積分: 183999 分
在線時間: 3992(小時)
注冊時間: 2007-05-05
最后登錄: 2024-09-21
查看ywx163的 主題 / 回貼
2樓  發表于: 2011-04-20 21:07
用 dmv    h100  dt100    試一試

王誠侃
五軸伺服機械手（松下FPΣ  1萬多步）
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 293 點
下載積分: 5630 分
在線時間: 130(小時)
注冊時間: 2010-08-02
最后登錄: 2021-12-24
查看王誠侃的 主題 / 回貼
3樓  發表于: 2011-04-20 22:57
,1、將啟動速度改為500；2、將加減速時間改為100；3、查查編程說明書理解理解---------------------------------------
王誠侃
五軸伺服機械手（松下FPΣ  1萬多步）
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 293 點
下載積分: 5630 分
在線時間: 130(小時)
注冊時間: 2010-08-02
最后登錄: 2021-12-24
查看王誠侃的 主題 / 回貼
4樓  發表于: 2011-04-21 07:14
koryuhpc
越學越少;越少越學!
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 130 點
下載積分: 582 分
在線時間: 27(小時)
注冊時間: 2010-12-17
最后登錄: 2017-04-21
查看koryuhpc的 主題 / 回貼
5樓  發表于: 2011-04-21 11:37

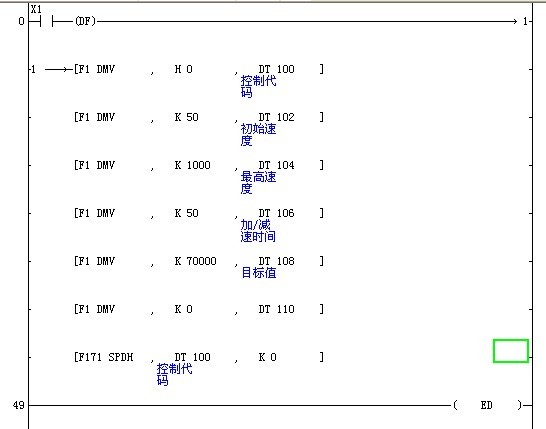

你的圖片上的"最高速度"DT104  前面那K1000改大應該就OK了!可以先改到K2000然后逐漸遞補!不行在想別的辦法.
      我們松下用比較少,也不是知道很多,好象跟控制代碼也是有關.控制代碼由H(16位指定),看一下編程手冊吧
[ 此帖被koryuhpc在2011-04-21 11:59重新編輯 ]
e_newboy
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 268 點
下載積分: 297 分
在線時間: 153(小時)
注冊時間: 2009-04-20
最后登錄: 2024-09-04
查看e_newboy的 主題 / 回貼
6樓  發表于: 2011-04-26 11:31
步進的高頻響應并不好
所以速度快不了
只有調細分，但調了細分定位精度變差，，誤差變大了

提高速度可以增大目標速度數字！

程序可以參照編程手冊的例程
使用步進時，加減速時間不能太短，J建議100-300ms，也就是0.1-0.3s

1000HZ頻率還不轉？細分設的多少，10000？

步進電機是幾相電機，幾線的？
2相8根線的話，有高速接法（并聯）和高轉矩接法（串聯）
[ 此帖被e_newboy在2011-04-26 11:41重新編輯 ]
本人長期兼職承接電氣自動化項目：
1.熟悉各種品牌PLC程序設計，上位機組態編程，人機界面HMI編程，工業通訊網絡，設備設施物聯上云（IOT），數據采集，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏、上位機代寫服務，系統集成、節能改造等項目，CAD出圖。
3.服務周到、價格實惠，期待與你的合作，聯系電話/微信：15875502770
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
7樓  發表于: 2011-04-28 11:30
看看你的步進電機的細分數是不是太高了 然后把你的初始速度加高點或者把加減速時間加高點 加速太快的話步進電機會跳步（就是轉不了一直在震動）
