樓主  發表于: 2011-10-09 18:28
圖片：
圖片：
首先真實的設備不是這樣子的，下面是我簡化模擬的內容，控制開關為閉閉式萬能開關（三個檔位），經FX2N來控制三個接觸器（KM1，KM2，KM3)控制要求如下，1檔時KM1動作。2檔時KM3動作，3檔KM3繼續保持動作，當由3檔回2檔時KM2動作，回1檔時KM1動作。各個接觸器有互鎖不能同時動作，如果各位控制達人想出方案來或者寫出程序，請跟帖回復一下，輸入可用X1，X2，X3。輸出用Y1，Y2，Y3來表示，謝謝。

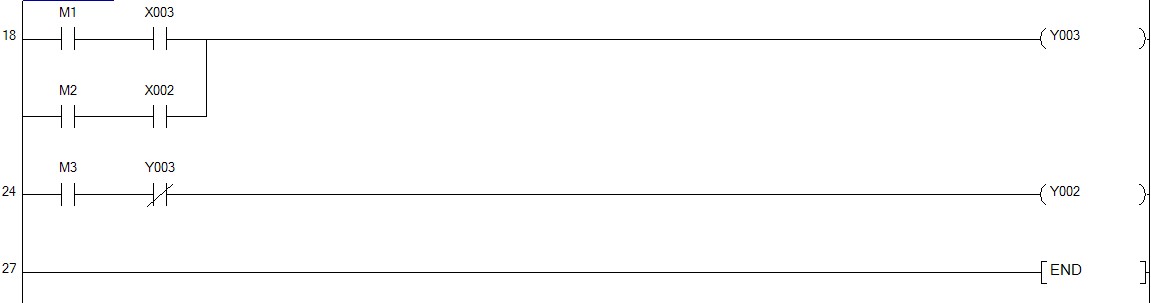

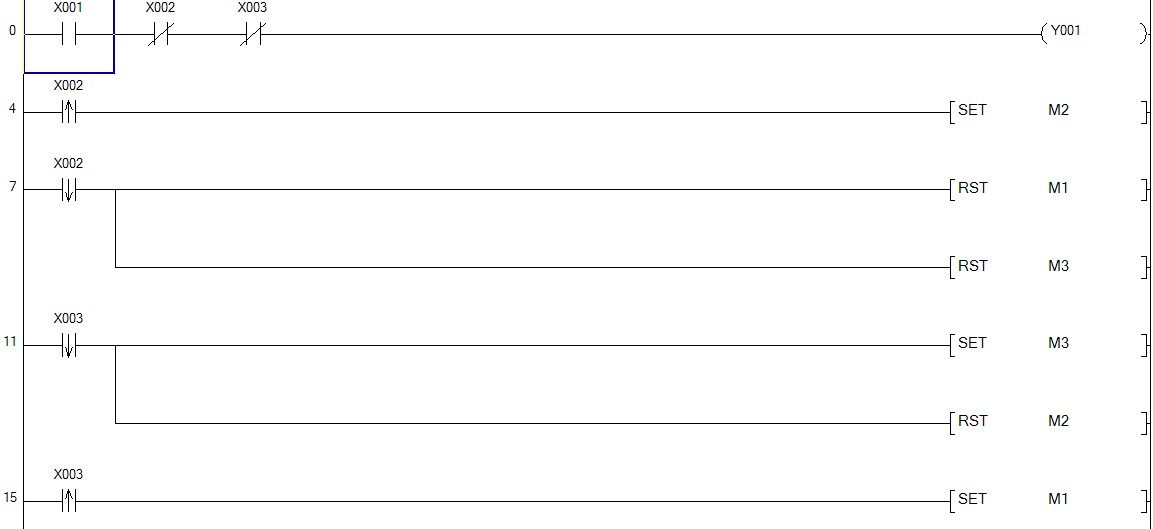

今天才從外地出差回來，感謝同仁們給出的良好建議，我已經寫出實際使用效果非常好的程序，本人學疏才淺，寫得步驟較多，但老板很滿意還多發了獎金，再次感謝大家。把我寫得傳給大家看看，歡迎批評指正
[ 此帖被qrklove在2011-10-16 00:07重新編輯 ]
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
1樓  發表于: 2011-10-09 18:39
圖片：
這個要用上升沿和下降沿指令比較好做.
12步
X1接1檔
X2接2檔
X3接3檔
Y1接KM1
Y2接KM2
Y3接KM3
把常開轉成常閉，你應該會吧。
樓主留言：
希望您能寫出實際程序來，謝謝
[ 此帖被chenpingyg在2011-10-09 23:23重新編輯 ]
自己的事情自己做.
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2560(小時)
注冊時間: 2010-06-24
最后登錄: 2024-11-08
查看znz43的 主題 / 回貼
2樓  發表于: 2011-10-09 21:31
圖片：
試試看
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1796 個
工控威望: 1935 點
下載積分: 113541 分
在線時間: 1930(小時)
注冊時間: 2009-12-08
最后登錄: 2024-11-08
查看ljb6688的 主題 / 回貼
3樓  發表于: 2011-10-09 21:33
用INCD指令
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
4樓  發表于: 2011-10-09 23:24
如此簡單
自己的事情自己做.
wuliang211
小剛
級別: 家園�？�
精華主題: 0
發帖數量: 370 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的 主題 / 回貼
5樓  發表于: 2011-10-10 11:20
懶人。那么藍
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
6樓  發表于: 2011-10-10 19:14
懶人。比我還懶。
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
在肇興
級別: 家園�？�
精華主題: 0
發帖數量: 361 個
工控威望: 545 點
下載積分: 2862 分
在線時間: 131(小時)
注冊時間: 2010-12-20
最后登錄: 2020-06-20
查看在肇興的 主題 / 回貼
7樓  發表于: 2011-10-10 21:40
看看樓上的幾位的回答你應該明白了吧！
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園�？�
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
8樓  發表于: 2011-10-10 22:24
線會接，你不會寫？
付玉明
級別: 略有小成
精華主題: 0
發帖數量: 141 個
工控威望: 285 點
下載積分: 1186 分
在線時間: 40(小時)
注冊時間: 2011-09-11
最后登錄: 2018-03-08
查看付玉明的 主題 / 回貼
9樓  發表于: 2011-10-10 22:33
呵呵  不錯的啦
qrklove
級別: 家園常客
精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 482(小時)
注冊時間: 2008-11-01
最后登錄: 2024-08-25
查看qrklove的 主題 / 回貼
10樓  發表于: 2011-10-16 00:28
感謝各位的幫助，我對PLC的編程不是很精通，公司是做塔式起重機銷售和租賃的，屬于大型的工程機械，一般設備的都是普通的繼電器控制，只有些大噸位的才用PLC和變頻器控制
幸福喜青
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 272 點
下載積分: 3248 分
在線時間: 93(小時)
注冊時間: 2011-09-23
最后登錄: 2022-07-05
查看幸福喜青的 主題 / 回貼
11樓  發表于: 2011-10-17 12:25
學習一下
