樓主  發表于: 2011-12-09 13:52
如題   雙向可控硅 的觸發器    是 接G1  G2   K1  K2
固態繼電器的觸發  接觸發器的+ -
可是固態繼電器的觸發器 接雙向可控硅的G1 G2 也能正常使用
雙向可控硅的觸發器G1  G2 點接固態繼電器的 +  -也能正常使用
  那雙向可控硅K1  K2 極不就是擺設了？
xubin1985
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xubin1985的 主題 / 回貼
1樓  發表于: 2011-12-09 13:54

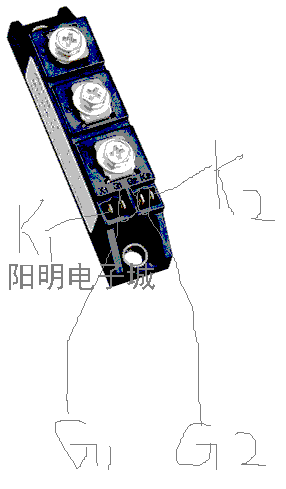

圖片：

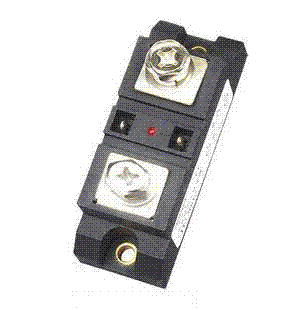

圖片：
如圖說是
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
2樓  發表于: 2011-12-09 15:53
固態繼電器你接個24V電源也能導通（實在沒電源弄倆1.5V的電池串起來也能導通。
樓主留言：
我知道啊  導通電壓是3V

——30V    我的意思是K1  K2極有什么用啊
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
zjl140519903
級別: 工控俠客
精華主題: 0
發帖數量: 461 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2024-11-16
查看zjl140519903的 主題 / 回貼
3樓  發表于: 2011-12-09 19:09
雙向可控硅K1,G1,    K2,G2   似乎是成對使用，你只接G1,G2,   那通斷自如嗎？可以的話那又學了一種控制方法了。
樓主留言：
可以    我廠里一臺天然氣路子就是直接G1 G2
不能接K1K2啊 不然要燒觸發器的
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2024-12-16
查看znz43的 主題 / 回貼
4樓  發表于: 2011-12-09 20:04
固態繼電器內部的主電路元件就是雙向可控硅，但控制電路有隔離電路將外部控制線與雙向可控硅的控制端隔離開了，電氣上是絕緣的。
雙向可控硅的控制端和主回路電氣上有聯系，不是絕緣的。
雙向可控硅不能代替固態繼電器。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
huosang
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 345 點
下載積分: 8462 分
在線時間: 115(小時)
注冊時間: 2011-05-03
最后登錄: 2024-12-13
查看huosang的 主題 / 回貼
5樓  發表于: 2011-12-09 20:32
固態繼電器只導通不能調速,而雙向可控硅能調速,
樓主留言：
具體點
chengjianbo
級別: 家園�？�
精華主題: 0
發帖數量: 386 個
工控威望: 573 點
下載積分: 3443 分
在線時間: 1291(小時)
注冊時間: 2010-11-13
最后登錄: 2024-12-22
查看chengjianbo的 主題 / 回貼
6樓  發表于: 2011-12-09 20:38
固態繼電器內部封裝有過零觸發電路
  雙向可控硅沒有
樓主留言：
那意思是固態繼電器只能過零出發的？
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2024-11-30
查看rockyhuo的 主題 / 回貼
7樓  發表于: 2011-12-10 00:26
可控硅的速度比固態的要高，可控硅不是要做關閉的電路嗎，要反向才可以關閉的，不然就不會出現IGBT。
樓主留言：
哦   懂了
