樓主  發表于: 2012-08-24 09:04
請問星三角啟動，如果電機比較大，無法裝熱繼電器，怎樣設計保護電路
fuznzen
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的 主題 / 回貼
1樓  發表于: 2012-08-24 09:15

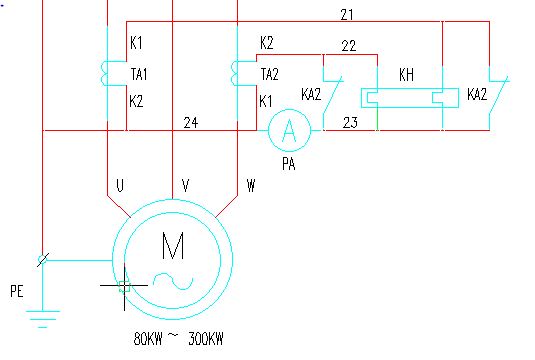

可加電流互感器。如圖：
ying-feng
一般情況下人的眼睛是黑的，心是紅的；要是眼睛變紅了心就會變黑
級別: 家園常客
精華主題: 0
發帖數量: 460 個
工控威望: 648 點
下載積分: 2649 分
在線時間: 182(小時)
注冊時間: 2011-08-12
最后登錄: 2024-05-04
查看ying-feng的 主題 / 回貼
2樓  發表于: 2012-08-24 13:23
請問KA2的常閉觸點起什么作用的
fuznzen
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的 主題 / 回貼
3樓  發表于: 2012-08-24 14:20
KA2常閉觸點是防止啟動時FR過熱保護、電流表打表，Y轉Δ后，KA2常閉觸點斷開。
[ 此帖被fuznzen在2012-08-24 16:08重新編輯 ]
王風
級別: 家園�？�
精華主題: 0
發帖數量: 318 個
工控威望: 506 點
下載積分: 1944 分
在線時間: 128(小時)
注冊時間: 2009-09-11
最后登錄: 2022-09-17
查看王風的 主題 / 回貼
4樓  發表于: 2012-08-24 19:26
用電流互感器可以！
qwe123zxclk
級別: 家園�？�
精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的 主題 / 回貼
5樓  發表于: 2012-08-25 07:48
表帶過載3倍或6倍保護就不會壞了，熱繼電器在短時間內不會動作的吧
wxyqzjl
級別: 略有小成
精華主題: 0
發帖數量: 461 個
工控威望: 468 點
下載積分: 6981 分
在線時間: 176(小時)
注冊時間: 2006-10-08
最后登錄: 2024-08-24
查看wxyqzjl的 主題 / 回貼
6樓  發表于: 2012-08-25 09:50
先用繼電器短接熱繼，啟動結束再穿熱繼
ccyang0124
你牛，我就向你學習了。
級別: 略有小成
精華主題: 0
發帖數量: 374 個
工控威望: 499 點
下載積分: 4584 分
在線時間: 122(小時)
注冊時間: 2012-03-28
最后登錄: 2024-08-28
查看ccyang0124的 主題 / 回貼
7樓  發表于: 2012-08-25 12:06
再加個啟動電路不就得了多一個，啟動時不經過熱繼電器！！1
hulilanyu
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2024-08-26
查看hulilanyu的 主題 / 回貼
8樓  發表于: 2012-08-25 21:53
可加電流互感器
sonhh
級別: 略有小成
精華主題: 0
發帖數量: 210 個
工控威望: 422 點
下載積分: 1857 分
在線時間: 584(小時)
注冊時間: 2007-05-16
最后登錄: 2024-11-09
查看sonhh的 主題 / 回貼
9樓  發表于: 2012-08-25 22:01
用電機綜合保護器
