樓主  發表于: 2012-08-29 12:03
現在碰到一個問題   現在用兩個常開按鈕（不帶自鎖） 繼電器若干   我現在要通過雙啟來控制一個電磁閥接通    然后再通過其中一個按鈕就能復位電磁閥      這個電路該怎么設計
本帖最近評分記錄：
  • 下載積分:+1(長豐實業) 好貼！
    xtgm123
    做個工控人，不停學習，不忘交流，不斷分享
    級別: 工控俠客
    精華主題: 0
    發帖數量: 426 個
    工控威望: 2536 點
    下載積分: 7641 分
    在線時間: 136(小時)
    注冊時間: 2011-05-28
    最后登錄: 2017-02-24
    查看xtgm123的 主題 / 回貼
    1樓  發表于: 2012-08-29 13:15
    這個簡單，只需要兩個按扭分別控制一個繼電器，要復位的繼電器的常閉串在開啟電磁閥的繼電器的線圈上就可以了~
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1558 個
    工控威望: 1623 點
    下載積分: 113557 分
    在線時間: 626(小時)
    注冊時間: 2008-09-06
    最后登錄: 2024-12-23
    查看luo76的 主題 / 回貼
    2樓  發表于: 2012-08-29 13:22
    這是點按鈕控制啟停電路呀
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1558 個
    工控威望: 1623 點
    下載積分: 113557 分
    在線時間: 626(小時)
    注冊時間: 2008-09-06
    最后登錄: 2024-12-23
    查看luo76的 主題 / 回貼
    3樓  發表于: 2012-08-29 13:24
    這是單按鈕控制啟停電路呀
    hxl202319
    工資就像大姨媽，一月一次，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2665(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-12-15
    查看hxl202319的 主題 / 回貼
    4樓  發表于: 2012-08-29 13:26

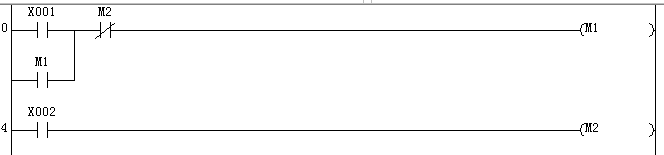

    這樣就可以了，M1控制電磁閥
    簽名無效了，麻雀不見了！
    liubing3620
    小菜鳥，學工控！~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    5樓  發表于: 2012-08-29 14:27
    引用
    引用第4樓hxl202319于2012-08-29 13:26發表的  :
    這樣就可以了，M1控制電磁閥 [attachment=91203]

       不用PLC  只用繼電器
    hxl202319
    工資就像大姨媽，一月一次，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2665(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-12-15
    查看hxl202319的 主題 / 回貼
    6樓  發表于: 2012-08-29 14:47
    是繼電器，你換成繼電器就可以了
    簽名無效了，麻雀不見了！
    liubing3620
    小菜鳥，學工控！~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    7樓  發表于: 2012-08-29 15:08
    引用
    引用第6樓hxl202319于2012-08-29 14:47發表的  :
    是繼電器，你換成繼電器就可以了




    你這個好像是一個按鈕啟動 一個按鈕停止是吧  我是要兩個按鈕做雙啟  然后用其中的一個按鈕復位     這應該怎么做呢      謝謝了
    hxl202319
    工資就像大姨媽，一月一次，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2665(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-12-15
    查看hxl202319的 主題 / 回貼
    8樓  發表于: 2012-08-29 15:23
    哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1
    簽名無效了，麻雀不見了！
    liubing3620
    小菜鳥，學工控！~~~
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 436 個
    工控威望: 5061 點
    下載積分: 9255 分
    在線時間: 313(小時)
    注冊時間: 2011-12-17
    最后登錄: 2024-03-11
    查看liubing3620的 主題 / 回貼
    9樓  發表于: 2012-08-29 15:33
    引用
    引用第8樓hxl202319于2012-08-29 15:23發表的  :
    哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1 [attachment=91211]




    你那個X1 的  常閉點 要我怎么接線啊 我的按鈕時復歸型的
    hxl202319
    工資就像大姨媽，一月一次，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2665(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-12-15
    查看hxl202319的 主題 / 回貼
    10樓  發表于: 2012-08-29 15:41
    按鈕有兩組觸點的啊，X1選擇1常開1常閉，X2選擇2常開
    簽名無效了，麻雀不見了！
    znz43
    工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1057 個
    工控威望: 4900 點
    下載積分: 7351 分
    在線時間: 2561(小時)
    注冊時間: 2010-06-24
    最后登錄: 2024-12-16
    查看znz43的 主題 / 回貼
    11樓  發表于: 2012-08-29 15:51

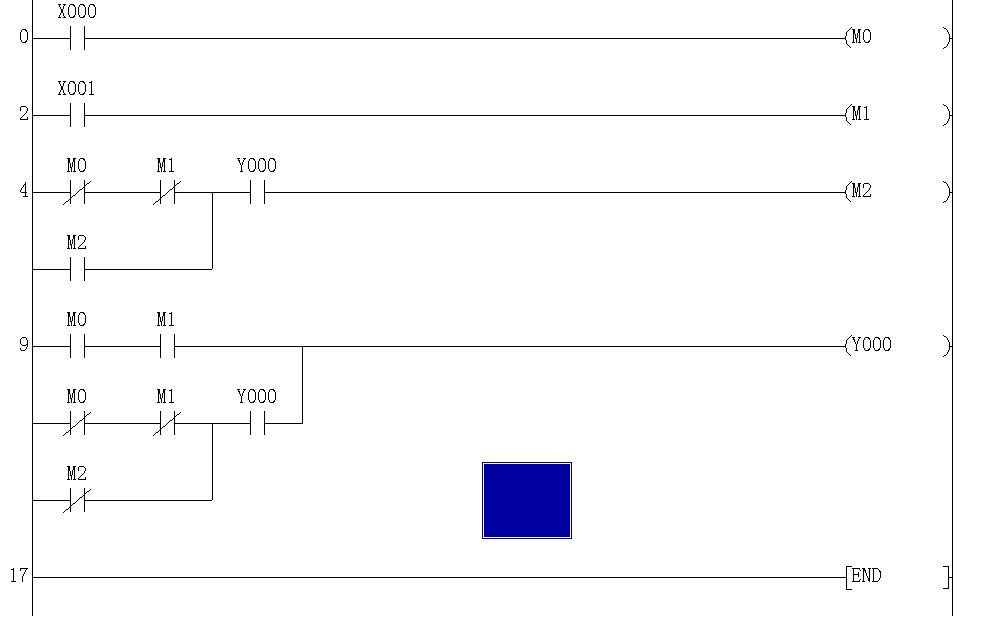

    圖片：
    接成繼電器，用PLC調試過，能雙啟單停。
    出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
    贈人玫瑰，手留余香。舍得舍得，有舍才有得。
    • «
