12樓  發表于: 2012-08-29 15:59
引用
引用第10樓hxl202319于2012-08-29 15:41發表的  :
按鈕有兩組觸點的啊，X1選擇1常開1常閉，X2選擇2常開




哎呀  謝謝謝謝  我一下腦子沒有轉過來    我原來開關上面只有一組 常開    怎么就不曉得在上面加一組常閉呢       唉  蠢死了   謝謝你的 指點啊 謝謝了
沙痕
給生活編個程序，讓你過得更精彩~！
級別: 家園�？�
精華主題: 0
發帖數量: 630 個
工控威望: 825 點
下載積分: 21581 分
在線時間: 346(小時)
注冊時間: 2010-10-27
最后登錄: 2024-05-10
查看沙痕的 主題 / 回貼
13樓  發表于: 2012-08-29 16:02
看錯了，嘿嘿不好意思啊
liubing3620
小菜鳥，學工控！~~~
級別: 網絡英雄
精華主題: 0
發帖數量: 437 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的 主題 / 回貼
14樓  發表于: 2012-08-29 16:03
引用
引用第8樓hxl202319于2012-08-29 15:23發表的  :
哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1 [attachment=91211]




我這里   不知道 為什么不能   評分了     下次 補上
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 877 個
工控威望: 1160 點
下載積分: 8913 分
在線時間: 1822(小時)
注冊時間: 2011-04-17
最后登錄: 2024-09-21
查看陳大圍的 主題 / 回貼
15樓  發表于: 2012-08-29 16:31
先用基本指令畫出PLC梯形圖，再轉換成繼電器線路圖
專心學工控技術，請各位幫忙指教
hmilydyk
自動化設計改造是我的職業也是我的愛好
級別: 家園�？�
精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的 主題 / 回貼
16樓  發表于: 2012-08-30 08:38
你會用PLC編程嗎？會的話，可以先設計PLC程序，OK后再改成繼電器線路接線。
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 553(小時)
注冊時間: 2010-10-10
最后登錄: 2021-11-02
查看路在何方的 主題 / 回貼
17樓  發表于: 2012-08-30 08:58
樓主在哪里高就呀，有機會認識下好嗎？
tangshiwei3
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 344 點
下載積分: 531 分
在線時間: 401(小時)
注冊時間: 2008-09-13
最后登錄: 2024-07-03
查看tangshiwei3的 主題 / 回貼
18樓  發表于: 2012-08-30 09:33
支持11樓
liubing3620
小菜鳥，學工控！~~~
級別: 網絡英雄
精華主題: 0
發帖數量: 437 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的 主題 / 回貼
19樓  發表于: 2012-08-30 15:54
引用
引用第11樓znz43于2012-08-29 15:51發表的  :
接成繼電器，用PLC調試過，能雙啟單停。



謝謝啦
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
20樓  發表于: 2012-08-30 21:00

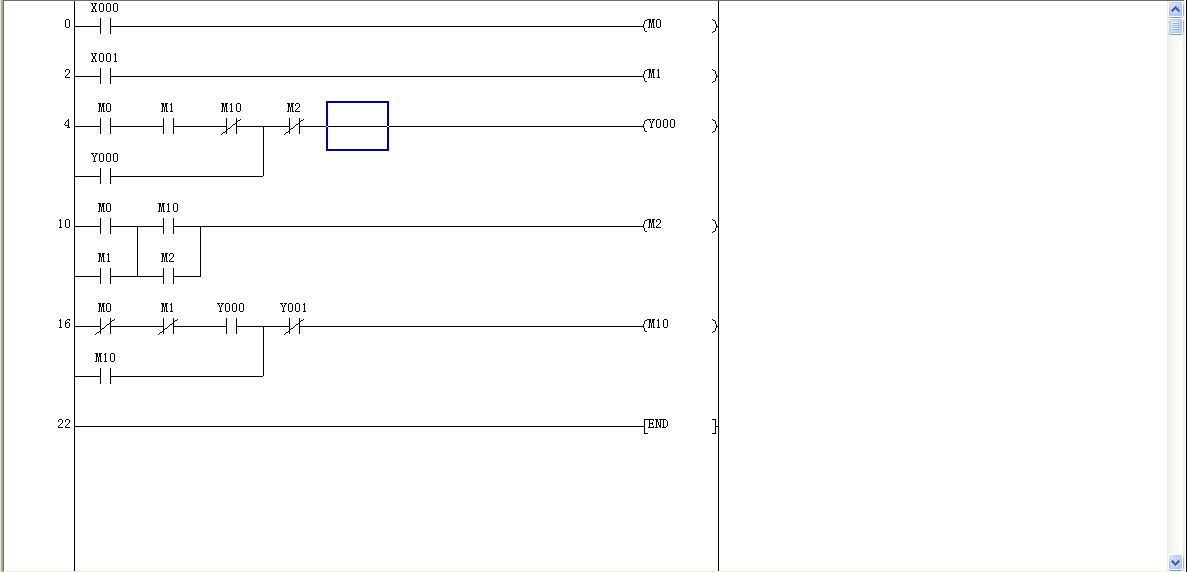

  y0控制電磁閥
liubing3620
小菜鳥，學工控！~~~
級別: 網絡英雄
精華主題: 0
發帖數量: 437 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的 主題 / 回貼
21樓  發表于: 2012-08-31 09:33
引用
引用第20樓550374389于2012-08-30 21:00發表的  :
[attachment=91311]礀　控制電磁閥

謝謝
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
22樓  發表于: 2012-08-31 11:18
圖中的Y001常閉點改為M2的常閉點，編程的時候忘記了改過來
  • «
