樓主  發表于: 2012-10-06 17:37

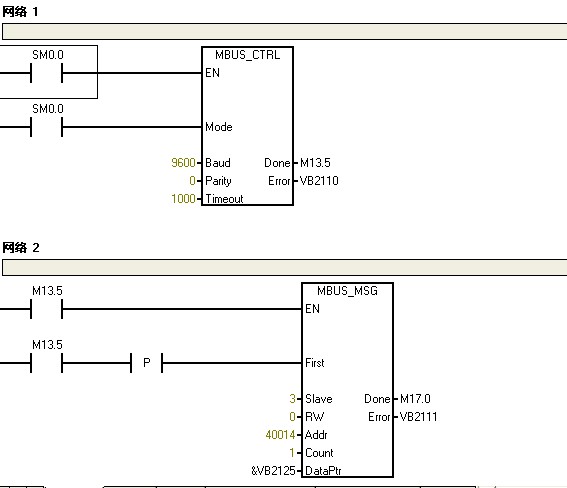

圖片：
西門子224XPsi,三菱變頻器A740.通過內置RS485端子通訊，現在有三臺變頻器，我現在只連一臺變頻器都連不上，報Modbus忙于處理另一個請求：一次只能激活一條MBUS_MSG指令，但是我把變頻器的通訊線拔了它還是報這個，所以我想是變頻器的參數問題了pr331=3，332=96，333=1，334=0，綜合來講就是變頻器站號為3，波特率9600，2位停止位，8位數據位，無奇偶校驗。pr550=1,pr551=0,pr79=2,就是連不上     至于硬件接線   RXD1+      TXD+       P0口 3腳   三個接一起；RXD1-    TXD-    P0口8腳接一起
chengjianbo
級別: 家園�？�
精華主題: 0
發帖數量: 387 個
工控威望: 573 點
下載積分: 3443 分
在線時間: 1285(小時)
注冊時間: 2010-11-13
最后登錄: 2024-11-14
查看chengjianbo的 主題 / 回貼
1樓  發表于: 2012-10-06 22:40
圖片：

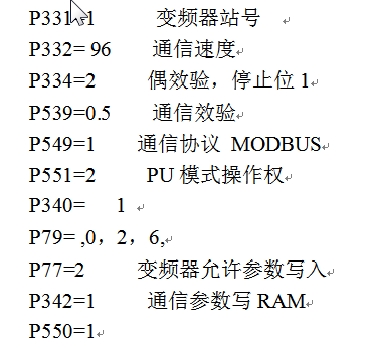

三菱modbus參數，
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1611 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 438(小時)
注冊時間: 2008-07-14
最后登錄: 2024-10-09
查看rockyhuo的 主題 / 回貼
2樓  發表于: 2012-10-06 22:44
先把200的通過485連到電腦上,看看發送的是什么字節,再用電腦發送到變頻,看看變頻能動否?中間通過電腦,你就可以很快查到故障在那里了.
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
工控人間1122
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 139 點
下載積分: 545 分
在線時間: 16(小時)
注冊時間: 2011-12-22
最后登錄: 2019-12-08
查看工控人間1122的 主題 / 回貼
3樓  發表于: 2012-10-07 14:18
樓上說的對
