樓主  發表于: 2012-12-18 08:11

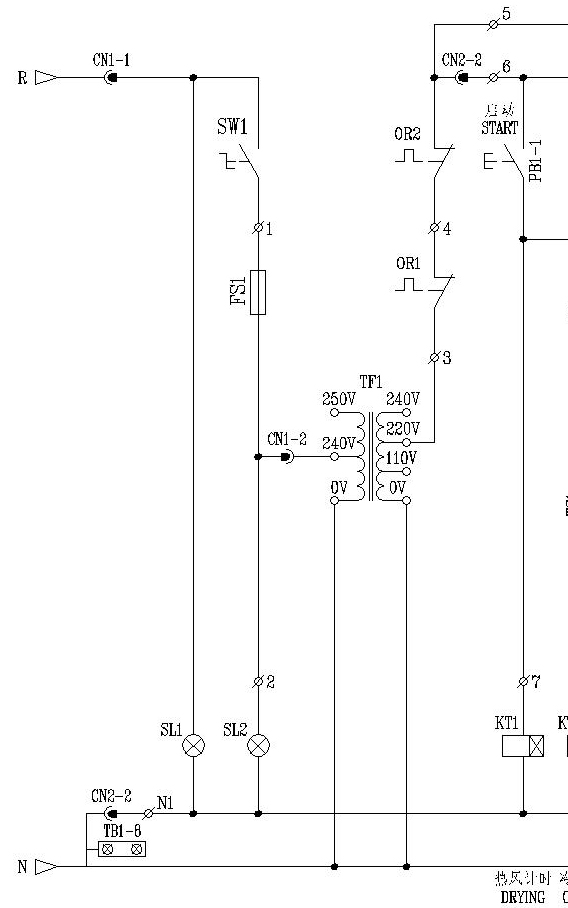

請問這個隔離變壓器為什么次極0V要與零線相連？這樣不是沒有了隔離效果嗎？測量這個變壓器本身是一個隔離的變壓器，接零的目的是什么？弄不明白

[ 此帖被冬雨在2012-12-18 11:46重新編輯 ]
冬雨
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 342 點
下載積分: 1008 分
在線時間: 104(小時)
注冊時間: 2007-04-05
最后登錄: 2024-08-10
查看冬雨的 主題 / 回貼
1樓  發表于: 2012-12-18 08:46
求解！
ziji2009
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 293 點
下載積分: 24113 分
在線時間: 139(小時)
注冊時間: 2009-12-27
最后登錄: 2024-07-22
查看ziji2009的 主題 / 回貼
2樓  發表于: 2012-12-18 10:15
不明白，哪位師傅說說
sunsongfang
級別: 略有小成
精華主題: 0
發帖數量: 265 個
工控威望: 383 點
下載積分: 30260 分
在線時間: 172(小時)
注冊時間: 2010-09-01
最后登錄: 2023-04-19
查看sunsongfang的 主題 / 回貼
3樓  發表于: 2012-12-18 10:22
這個不是隔離變壓器,因為它接了零線,這個變壓器的作用應該就是把電源電壓降低20V而已,避免電源電壓過高燒毀線圈.
本帖最近評分記錄：
  • 下載積分:+5(冬雨) 感謝！
    wisexdh
    承接電氣自動化設計、調試
    級別: 略有小成
    精華主題: 0
    發帖數量: 348 個
    工控威望: 349 點
    下載積分: 1049 分
    在線時間: 111(小時)
    注冊時間: 2010-07-23
    最后登錄: 2024-10-15
    查看wisexdh的 主題 / 回貼
    4樓  發表于: 2012-12-18 11:23
    應該是沒有隔離效果的！兩線圈的0v接一起！
    本帖最近評分記錄：
  • 下載積分:+5(冬雨) 感謝！
    • 承接電氣自動化設計、調試
    QQ：346994482
    淘寶店鋪：https://huaxiangzdh.taobao.com
    冬雨
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 342 點
    下載積分: 1008 分
    在線時間: 104(小時)
    注冊時間: 2007-04-05
    最后登錄: 2024-08-10
    查看冬雨的 主題 / 回貼
    5樓  發表于: 2012-12-18 11:34
    引用
    引用第3樓sunsongfang于2012-12-18 10:22發表的  :
    這個不是隔離變壓器,因為它接了零線,這個變壓器的作用應該就是把電源電壓降低20V而已,避免電源電壓過高燒毀線圈.

    請問接零線后除了沒有隔離，對變壓器有沒有別的影響或要求？現在這個變壓器壞掉了，想做一個變壓器換上去。
    另外不明白的一點是既然都設計了這個變壓器了，這個變壓器本身就是一個隔離的變壓器？他接零的目的是什么？
    冬雨
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 342 點
    下載積分: 1008 分
    在線時間: 104(小時)
    注冊時間: 2007-04-05
    最后登錄: 2024-08-10
    查看冬雨的 主題 / 回貼
    6樓  發表于: 2012-12-18 11:38
    引用
    引用第4樓wisexdh于2012-12-18 11:23發表的  :
    應該是沒有隔離效果的！兩線圈的0v接一起！

    我現在弄不明白他接零的目的是什么？這個變壓器本身是一個隔離的變壓器，接零的目的搞不明白。
    hnyyhym
    級別: 家園常客

    精華主題: 0
    發帖數量: 526 個
    工控威望: 678 點
    下載積分: 691 分
    在線時間: 2406(小時)
    注冊時間: 2010-11-20
    最后登錄: 2024-11-10
    查看hnyyhym的 主題 / 回貼
    7樓  發表于: 2012-12-18 11:48
    這個變壓器不是起隔離作用，能提供多種工作電壓，你可以選110v工作電壓，看你的接觸器或系統工作電壓要求而定。再就是如果負載短路還可利用變壓器的阻抗，緩沖一下。
    [ 此帖被hnyyhym在2012-12-18 12:06重新編輯 ]
    nhsl
    級別: 略有小成
    精華主題: 0
    發帖數量: 324 個
    工控威望: 478 點
    下載積分: 6759 分
    在線時間: 283(小時)
    注冊時間: 2009-11-12
    最后登錄: 2017-12-19
    查看nhsl的 主題 / 回貼
    8樓  發表于: 2012-12-18 13:58
    俺也不明白，是不是零線接在初級上才有降壓作用？
    nhsl
    級別: 略有小成
    精華主題: 0
    發帖數量: 324 個
    工控威望: 478 點
    下載積分: 6759 分
    在線時間: 283(小時)
    注冊時間: 2009-11-12
    最后登錄: 2017-12-19
    查看nhsl的 主題 / 回貼
    9樓  發表于: 2012-12-18 13:58
    如果是降壓作用為什么不將零線接在初級上那？
    習慣斜口鉗
    級別: 探索解密
    精華主題: 0
    發帖數量: 20 個
    工控威望: 128 點
    下載積分: 8353 分
    在線時間: 28(小時)
    注冊時間: 2012-07-16
    最后登錄: 2018-05-25
    查看習慣斜口鉗的 主題 / 回貼
    10樓  發表于: 2012-12-18 15:16
    個人感覺也沒有起到隔離的作用~~~~
    hexiangjiang
    xiangjiang
    級別: 略有小成
    精華主題: 0
    發帖數量: 223 個
    工控威望: 339 點
    下載積分: 9321 分
    在線時間: 327(小時)
    注冊時間: 2010-06-15
    最后登錄: 2024-11-07
    查看hexiangjiang的 主題 / 回貼
    11樓  發表于: 2012-12-18 16:28
    變壓器起隔離作用，能提供多種工作電壓，但在變壓器原邊次邊短路后，24V就很安全。
    • «
