樓主  發表于: 2013-03-28 11:04
一個點動按鈕，三個繼電器 一個燈
要求：
     1，按下按鈕后，燈亮    再次按下按鈕后燈滅
    注：不要用PLC程序仿真的那種，因?yàn)槲以囘^了 ，仿真可以，現實不可以，有差異的
zhtzht20
工程余料 三菱變頻器，PLC模塊，費斯托電磁閥
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的 主題 / 回貼
1樓  發表于: 2013-03-28 12:30
你說的那個是單按鈕控制啟動停止的吧，百度搜索一下就出來的，我現在也想不起來了
低價處理PLC 光電 電磁閥，接近開關 等工控配件
注冊中心
級別: 網絡英雄

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2023-08-04
查看注冊中心的 主題 / 回貼
2樓  發表于: 2013-03-28 12:32
能說一下仿真的和現實的有何差異嗎？
401430190
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的 主題 / 回貼
3樓  發表于: 2013-03-28 13:21
仿真的話，抓的是那個臨界點，瞬間的吸合斷開，現實不抓不住的
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52048 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-03-06
查看john42tw的 主題 / 回貼
4樓  發表于: 2013-03-28 13:31

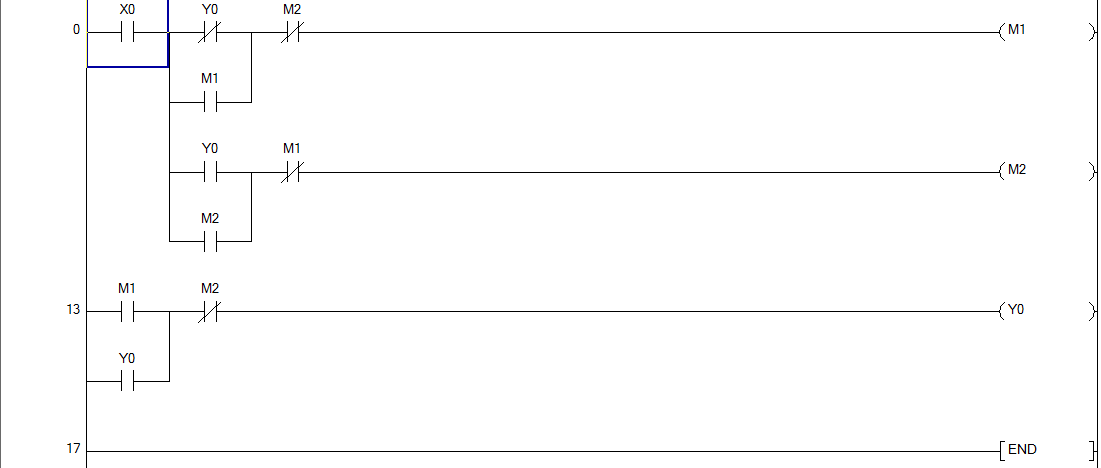

圖片：
X0=按鈕   M1 M2 Y0 表示繼電器     燈由Y0 繼電器 控制

不管仿真或?qū)嶋H接線都一樣
dream2012
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的 主題 / 回貼
5樓  發表于: 2013-03-28 17:13
見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈
本帖最近評分記錄：
  • 下載積分:+1(qzf861023) 熱心助人！
    zgf889
    走別人的路，讓別人走投無路
    級別: 家園�？�
    精華主題: 0
    發帖數量: 699 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-07-17
    查看zgf889的 主題 / 回貼
    6樓  發表于: 2013-03-28 18:00
    單按鈕控制啟動停止為什么總是有很多人來問這個問題??是現在在學校老師沒有教,還是當時你們要學的時候沒有學好呢??希望同一個問題不要一而再,再而三的出現在論談上了,
    小小國度
    腳踏實地的干好每一件事
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 158 點
    下載積分: 372 分
    在線時間: 59(小時)
    注冊時間: 2011-03-28
    最后登錄: 2022-01-06
    查看小小國度的 主題 / 回貼
    7樓  發表于: 2013-03-28 19:24
    可以實現的。。。。我半年前都做了幾次這個電路�，F(xiàn)在忘記了   哈哈
    ttrm
    級別: 略有小成
    精華主題: 0
    發帖數量: 135 個
    工控威望: 268 點
    下載積分: 34048 分
    在線時間: 242(小時)
    注冊時間: 2007-12-02
    最后登錄: 2024-07-21
    查看ttrm的 主題 / 回貼
    8樓  發表于: 2013-03-28 21:29
    線圈電壓要和燈電壓相同
    zhangweiwei
    級別: 略有小成
    精華主題: 0
    發帖數量: 220 個
    工控威望: 361 點
    下載積分: 949 分
    在線時間: 191(小時)
    注冊時間: 2008-11-18
    最后登錄: 2023-09-11
    查看zhangweiwei的 主題 / 回貼
    9樓  發表于: 2013-03-28 21:42
    真有能人
    ymr78419972
    宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
    級別: 工控俠客
    精華主題: 0
    發帖數量: 588 個
    工控威望: 2719 點
    下載積分: 16620 分
    在線時間: 270(小時)
    注冊時間: 2009-05-10
    最后登錄: 2023-12-16
    查看ymr78419972的 主題 / 回貼
    10樓  發表于: 2013-03-29 09:02
    哎，為啥就不能多加一個按鈕，三中繼，現在中繼都降價的比燈還便宜了？還一便宜就是將近40%，要不大家怎么爭向要一個按鈕控制。
    山河今仍在，壯志在何方？
    dream2012
    級別: 略有小成
    精華主題: 0
    發帖數量: 143 個
    工控威望: 277 點
    下載積分: 1080 分
    在線時間: 160(小時)
    注冊時間: 2011-10-17
    最后登錄: 2020-06-26
    查看dream2012的 主題 / 回貼
    11樓  發表于: 2013-03-29 09:08
    糾正下，實物操作無法實現我前面的那個圖功能！
    • «
