樓主  發表于: 2016-10-27 20:08
各位師傅能不能幫忙算下，現有舊的三菱伺服，J2s 的，絲桿螺距25MM，直聯，程里面設置為1個脈沖位移0。001，電子齒輪應該設為多少、我算完后P02為16384    P03為3125，試走了一下，好像位不對，師傅幫邦忙
zhoufall
級別: 略有小成
精華主題: 0
發帖數量: 241 個
工控威望: 372 點
下載積分: 1417 分
在線時間: 32(小時)
注冊時間: 2013-12-05
最后登錄: 2024-05-19
查看zhoufall的 主題 / 回貼
1樓  發表于: 2016-10-27 20:18
還需要知道編碼器的位數
微乎微乎至于無形  神乎神乎至于無聲
waitfor
級別: 家園�？�
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 404(小時)
注冊時間: 2010-07-04
最后登錄: 2024-08-27
查看waitfor的 主題 / 回貼
2樓  發表于: 2016-10-27 20:44
引用
引用第1樓zhoufall于2016-10-27 20:18發表的  :
還需要知道編碼器的位數

J2S是131072吧，應該，我是按個算的，不知道對不
小飛哥
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 121 點
下載積分: 644 分
在線時間: 97(小時)
注冊時間: 2016-04-07
最后登錄: 2021-09-07
查看小飛哥的 主題 / 回貼
3樓  發表于: 2016-10-28 08:14
不算減速比的話，131072：25000
本帖最近評分記錄：
  • 下載積分:+5(最遠是多遠) 感謝分享！
  • 下載積分:+1(srgkong) 熱心助人！
    zhangjnan
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 157 點
    下載積分: 513 分
    在線時間: 169(小時)
    注冊時間: 2010-11-20
    最后登錄: 2021-03-16
    查看zhangjnan的 主題 / 回貼
    4樓  發表于: 2016-10-28 08:22
    三樓正確。。
    hexdho
    機械是載體，電氣是靈魂。
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 672 個
    工控威望: 11961 點
    下載積分: 11608 分
    在線時間: 526(小時)
    注冊時間: 2012-11-08
    最后登錄: 2024-07-09
    查看hexdho的 主題 / 回貼
    5樓  發表于: 2016-10-28 09:02
    J2S編碼器的位數是131072,不算減速比的話，P02為65535    P03為12500，但是你說絲桿螺距25MM，是不是錯了?
    lj12212@
    級別: 探索解密
    精華主題: 0
    發帖數量: 27 個
    工控威望: 145 點
    下載積分: 1449 分
    在線時間: 74(小時)
    注冊時間: 2012-03-02
    最后登錄: 2019-10-05
    查看lj12212@的 主題 / 回貼
    6樓  發表于: 2016-10-28 09:26
      每轉的脈沖數=編碼器的分辨率 /電子齒輪比
    你的脈沖當量是0.001 那么每轉的脈沖數就應當是25除以0.001 就是25000
    就可以算出電子齒輪比了  三樓的數值是正確的的
    我一般做的時候都把分子分母給約分了 ，是不是沒這個必要��？
    本帖最近評分記錄：
  • 下載積分:+5(最遠是多遠) 熱心助人！
    cmsn
    　　　　　　
    級別: 略有小成
    精華主題: 0
    發帖數量: 275 個
    工控威望: 451 點
    下載積分: 1027 分
    在線時間: 277(小時)
    注冊時間: 2012-09-10
    最后登錄: 2024-09-09
    查看cmsn的 主題 / 回貼
    7樓  發表于: 2016-10-28 14:47

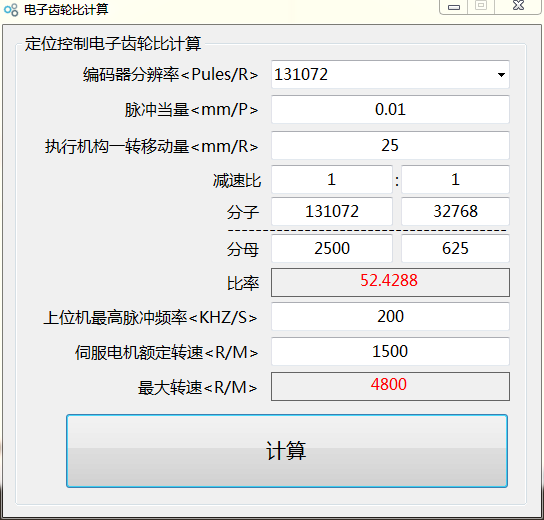

    圖片：
    圖片：
    兩種情況，轉速的區別
    本帖最近評分記錄：
  • 下載積分:+5(最遠是多遠) 感謝分享！
    srgkong
    級別: 略有小成
    精華主題: 0
    發帖數量: 99 個
    工控威望: 457 點
    下載積分: 1617 分
    在線時間: 53(小時)
    注冊時間: 2016-08-20
    最后登錄: 2017-01-16
    查看srgkong的 主題 / 回貼
    8樓  發表于: 2016-10-28 15:10
    引用
    引用第7樓cmsn于2016-10-28 14:47發表的  :
    兩種情況，轉速的區別



    軟件可否分享一下，謝謝！
    一分學習，三分實踐。
    zhoufall
    級別: 略有小成
    精華主題: 0
    發帖數量: 241 個
    工控威望: 372 點
    下載積分: 1417 分
    在線時間: 32(小時)
    注冊時間: 2013-12-05
    最后登錄: 2024-05-19
    查看zhoufall的 主題 / 回貼
    9樓  發表于: 2016-10-28 21:03
    引用
    引用第8樓srgkong于2016-10-28 15:10發表的  :



    軟件可否分享一下，謝謝！

    從哪弄得軟件啊
    微乎微乎至于無形  神乎神乎至于無聲
    waitfor
    級別: 家園�？�
    精華主題: 0
    發帖數量: 604 個
    工控威望: 831 點
    下載積分: 5871 分
    在線時間: 404(小時)
    注冊時間: 2010-07-04
    最后登錄: 2024-08-27
    查看waitfor的 主題 / 回貼
    10樓  發表于: 2016-10-28 21:49
    引用
    引用第3樓小飛哥于2016-10-28 08:14發表的  :
    不算減速比的話，131072：25000

    謝謝
    waitfor
    級別: 家園�？�
    精華主題: 0
    發帖數量: 604 個
    工控威望: 831 點
    下載積分: 5871 分
    在線時間: 404(小時)
    注冊時間: 2010-07-04
    最后登錄: 2024-08-27
    查看waitfor的 主題 / 回貼
    11樓  發表于: 2016-10-28 21:50
    引用
    引用第5樓hexdho于2016-10-28 09:02發表的  :
    J2S編碼器的位數是131072,不算減速比的話，P02為65535    P03為12500，但是你說絲桿螺距25MM，是不是錯了?

    絲桿螺距為25MM一圈沒錯的
    • «
